6 Elektrischer Anschluss
6.8
Multicluster-System erden
Die Neutralleiter innerhalb der Multicluster-Box sind werksseitig nicht mit dem Schutzleiter verbunden. Um einen
sicheren Betrieb des Multicluster-Systems zu ermöglichen, ist vor Inbetriebnahme folgende Maßnahme notwendig.
Kabelanforderungen:
☐ Material der Leiter: Kupfer
☐ Leiterquerschnitt: 16 mm² bis 120 mm²
☐ AC-Leiter und DC-Leiter müssen immer in getrennten Kabeln geführt werden.
☐ Die Erdung der Anlage muss entsprechend den Anforderungen der nationalen Normen und Richtlinien ausgeführt
sein und liegt in der Verantwortung des Installateurs.
Vorgehen:
1. Wenn ein Generator an das Multicluster-System angeschlossen wird, muss der Sternpunkt des Generators geerdet
sein. Dazu die am Installationsort geltenden Normen und Richtlinien beachten.
2. Wenn ausschließlich das öffentliche Stromnetz an das Multicluster-System angeschlossen wird, muss der
Sternpunkt des öffentlichen Stromnetzes geerdet sein. Dazu die am Installationsort geltenden Normen und
Richtlinien beachten.
6.9
Anschluss von Steuerkabeln
6.9.1
Belegung der Federkraftklemmen

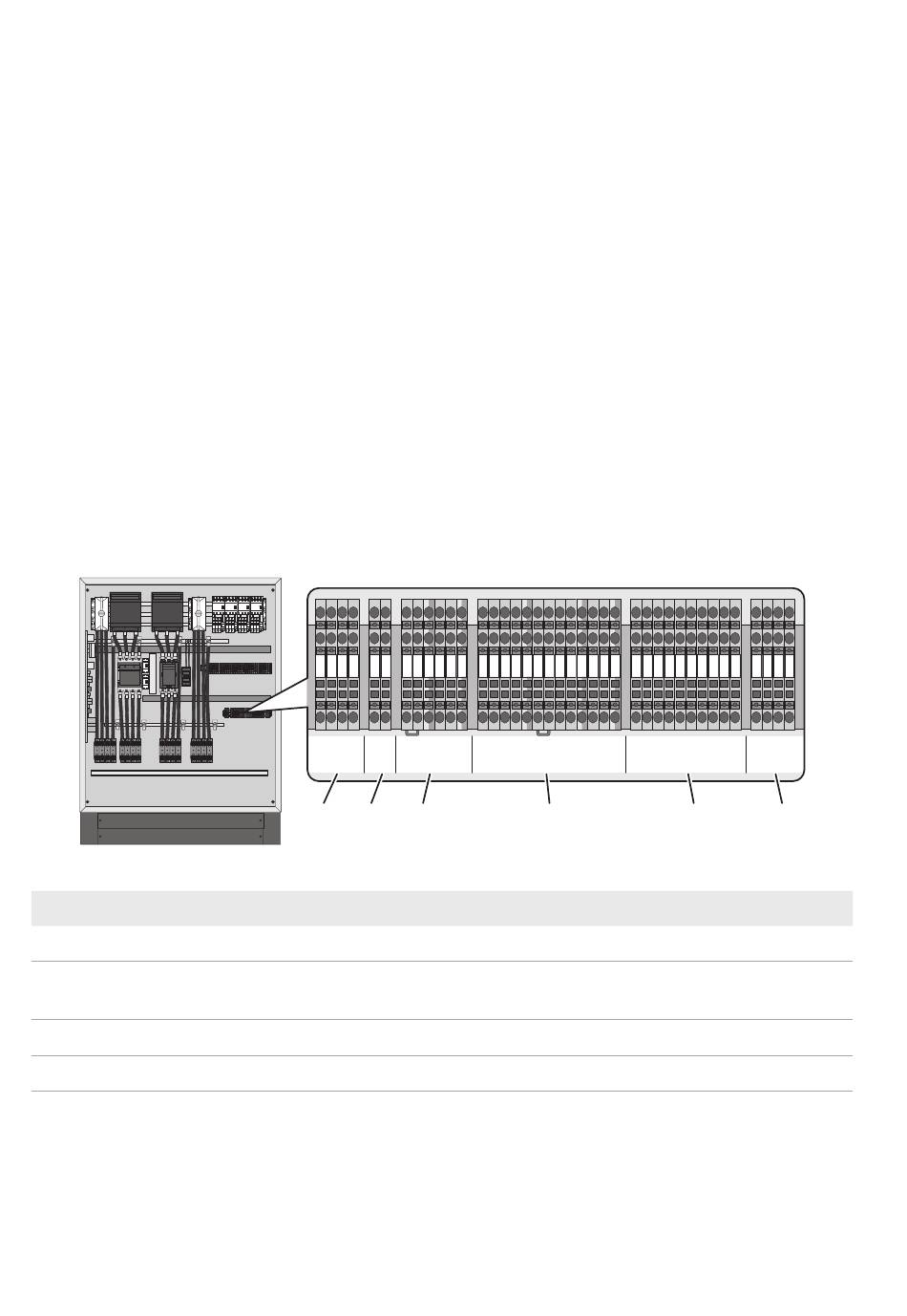

Abbildung 11: Übersicht der Federkraftklemmen für den Anschluss der Steuerkabel
Position
Bezeichnung
A
X106
B
X107
C
X110
D
X111
26
MC-BOX-12-3-20-BE-de-13
1 2 3 4
1 2
1 2
3
4
5
+ _
DC DC
X106
X107
X110
A
C
B
Bedeutung
Steuerspannung vom Sunny Island Main Cluster
Versorgungsspannung für Erdungsschütz anschließen, z. B. von der Batteriesiche-
rung (DC)
Anschluss der Steuerkabel von Grid-Connect-Box oder NA-Box (DC)
Anschluss der Steuerkabel von Grid-Connect-Box oder NA-Box (AC)
6
1 2
3 4
5
6
7
8 9 10 11 12 13
X111
D
SMA Solar Technology AG
1 2 3 4 5
6
7
8 9 10
1 2 3 4
X112
X113
E
F
