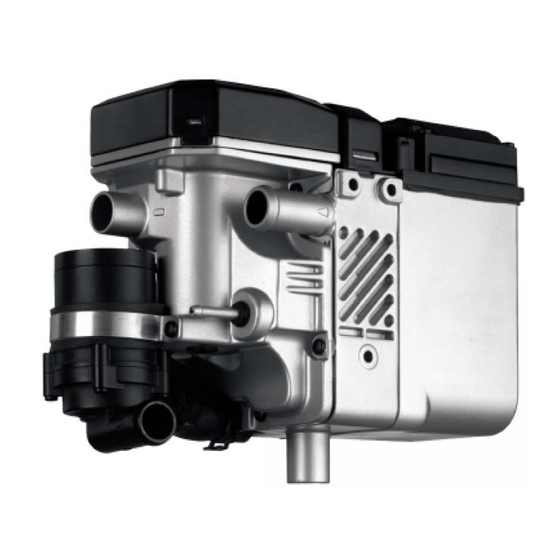

Webasto Thermo Top P Einbauanleitung
Toyota auris, diesel, ab modell 2007, nur für linkslenker
Vorschau ausblenden
Andere Handbücher für Thermo Top P:
- Einbauanleitung (36 Seiten) ,
- Einbaudokumentation (40 Seiten) ,
- Einbau & bedienungsanleitung (19 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top E
Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top P
Einbauanleitung
Toyota Auris
Diesel
ab Modell 2007
Nur für Linkslenker
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial-
ausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und Re-
paratur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur Ver-
fügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1311949C
e1
00 0003
e1
00 0002
e1
00 0104
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top P
Inhaltszusammenfassung für Webasto Thermo Top P
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial- ausrüstung.
-
Seite 2: Inhaltsverzeichnis
Toyota Auris Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Halter vorbereiten und montieren Vorwort Heizgerät einbauen Allgemeine Hinweise Wassereinbindung Spezialwerkzeug Brennstoffeinbindung Erläuterungen zum Dokument Abgasanlage Vorarbeiten Brennluft Einbauort Heizgerät Abschließende Arbeiten Einbindung Elektrik Bedienungshinweise für den Endkunden Gebläseansteuerung Klimaautomatik Gebläseansteuerung manuelle Klimaanlage 10 Option Telestart Option Thermo Call Gültigkeit... -
Seite 3: Heizgerät / Einbaukit
Thermo Top E Mittelklasse, Kombi Thermo Top C Oberklasse, Van, Offroader Thermo Top P Die Auswahl des Heizgerätes richtet sich nach der Innenraumgröße des Fahrzeugs und dem Komfort- anspruch des Kunden! Vorwort Diese Einbauanleitung gilt für die Fahrzeuge Toyota Auris Diesel - Gültigkeit siehe Seite 2 - ab Modell- jahr 2007 und später, wenn technische Änderungen am Fahrzeug den Einbau nicht beeinflussen, unter... -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Toyota Auris Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie komplett ausbauen - Luftfilter komplett mit Ansaugschlauch ausbauen... -
Seite 6: Einbindung Elektrik
Toyota Auris Einbindung Elektrik Sicherungshalter, K3-Relais Kabelbaumverlegung 1 Schraube M6x20, Federring, Karosserie- 1 Wellrohr auf 700 mm kürzen scheibe an vorhandenem Gewinde 2 Kabelbaum Gebläseansteuerung und Vor- 4 Schraube M5x16, Karosseriescheibe, Siche- wahluhr in Wellrohr einziehen und zusammen rungshalter 3, Winkel 2, K3-Relais 5, Bund- gemäß... - Seite 7 Toyota Auris Pluskabel Vorwahluhr / Option Sommer-/Winterschalter 1 Pluspol Batterie 1 Vorwahluhr 2 Plusleitung ablängen, Kabelschuh Ø 8mm 2 Sommer-/Winterschalter, Bohrung Ø 12mm Schema Kabel- baumverle- gung rt/sw Kabelbaumverlegung Masseleitung 1 Kabelbaum Heizgerät zum Einbauort verle- 1 Fahrzeugeigene Schraube M6 2 Masseleitung 1311949C...
-
Seite 8: Gebläseansteuerung Klimaautomatik
Toyota Auris Gebläseansteuerung Klimaautomatik Webasto Toyota Schaltplan 0,5² 4² rt/ws 4² 0,5² ws/sw Ground Bauteile Webasto Bauteile Fahrzeug Farben und Symbole HG Heizgerät TT-C/E Gebläseeinheit 6-poliger Stecker AC-Control weiß Sicherung 25A durch 10A ersetzen HTR Sicherung 30A schwarz Gebläserelais HTR-... - Seite 9 Toyota Auris Stecker E30 kontaktseitig. Stecker 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 Anschluss am Pin 1 vom 40-poligen Stecker E30 2 vom ACC 1 .
-
Seite 10: Gebläseansteuerung Manuelle Klimaanlage
Toyota Auris Gebläseansteuerung manuelle Klimaanlage Webasto Toyota 30/B 15/IG Schaltplan ECU-IG rt/ws 31/Gnd Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/E Gebläsemotor 6-poliger Stecker HG Gebläserelais weiß Sicherung 25A Gebläseschalter schwarz Gebläserelais Widerstandsgruppe braun Legende Sicherung 50A grün ECU-IG Sicherung 10A... -
Seite 11: Option Telestart
Toyota Auris Option Telestart 1 Empfänger, Klebeband Empfän- ger montie- 1 Antenne Antenne montieren Temperatursensor nur bei HTM100 1 Klebeband 2 Temperatursensor Tempera- tursensor montieren Option Thermo Call 1 Empfänger, Klebeband Empfän- ger montie- 1311949C... -
Seite 12: Toyota Auris
Toyota Auris 1 Antenne Antenne montieren 1 Taster Taster montieren 1311949C... -
Seite 13: Einbauort Vorbereiten
Toyota Auris Einbauort vorbereiten 1 Halter 2 Bohrung auf Ø 8.5mm aufbohren Halter boh- Bei der Montage des Halters diesen an fahr- zeugeigener Kante 2 parallel ausrichten. 1 Schraube M8x40 3 Lochbild übertragen, Bohrung Ø 7mm boh- Lochbild übertragen Kantenschutz gemäß Abbildung ablängen 60mm 70mm 70mm... -
Seite 14: Heizgerät Einbauen
Toyota Auris 1 Abgasschalldämpfer 2 Schraube M6x35, Karosseriescheibe, Winkel 3 , Distanzstück 20mm, Bundmutter Abgas- schall- dämpfer vormontie- An Position 2 ist ein Distanzstück 20mm zwi- schen Halter und Fahrzeug zu positionieren! 1 Kantenschutz 70mm lang [2x] 2 Schraube M8x40, Federring, vorhandenes Gewinde Halter 3 Schraube M6x35 [2x], Bundmutter M6 [2x]... - Seite 15 Toyota Auris 1 Ejotschraube [2x] lose montieren Heizgerät montieren Winkel 2 zwischen Heizgerät und Halter posi- tionieren. 1 Ejotschraube 3 Abgasschalldämpfer vormontiert Heizgerät Alle Ejotschrauben festziehen! und Ab- Ejotschrauben, Anzugsdrehmoment 10 Nm! gasschall- dämpfer montieren 1311949C...
-
Seite 16: Wassereinbindung
Toyota Auris Wassereinbindung ACHTUNG! Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Ka- belbindern! Schlauch- und Federbandschellen so positionieren, dass kein anderer Schlauch beschä- digt werden kann! Die Einbindung erfolgt „Inline“... - Seite 17 Toyota Auris b = 900mm e = 560mm Abschnitt X entsorgen A Beiliegender 90°-Formschlauch 15x18 Wasser- C Beiliegender 90°-Formschlauch 20x20 schläuche D Beiliegender 180°-Formschlauch 20x20 ablängen Flechtschutzschläuche auf Schlauch B und E aufschieben und ablängen. Schrumpfschlauch zuschneiden. 1 Schrumpfschlauch 25mm [4x] Wasser- schläuche vorberei-...
- Seite 18 Toyota Auris Schlauch B zwischen Motor und Ladeluftrohr 1 zum Kühler verlegen und mit Schlauch A verbinden. 2 Kabelbinder [2x] Anschluss am Motor- ausgang 1 Kabelbinder Verlegung im Motor- raum Anschluss am Heizge- räteein- gang 1 Fahrzeugeigene Leitung 2 Schlauch Wärmetauschereingang 3 Schlauchhalter Schlauch Wärmetau-...
- Seite 19 Toyota Auris Wasserschläuche vor dem Verbinden mit Kühlmittel befüllen! 1 Schlauch Wärmetauschereingang Anschluss Schlauch E 1 Schraube M6x20 [2x], gummierte Rohr- schelle 2 [2x], Bolzensicherung [2x] in vor- handener Bohrung [2x] Verlegung Schlauch E Verlegung Schlauch D und E Anschluss am Heizge- räteaus- gang...
-
Seite 20: Brennstoffeinbindung
Toyota Auris Brennstoffeinbindung VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 21 Toyota Auris Ab Spritzwand den Kabelbaum Dosierpumpe und Brennstoffleitung in 2 Stück Wellrohr Ø 10mm 1 einziehen, an den fahrzeugeigenen Kraftstoffleitungen zum Einbauort Dosier- pumpe verlegen und mit Kabelbinder befesti- gen. Leitungen verlegen Einbaulage Dosierpumpe beachten, siehe „Einbauanweisung“! Einbauort vor dem Fahrzeugtank! Brennstoffleitung vom Heizgerät an Drucksei- te der Dosierpumpe [Seite mit Stecker].
-
Seite 22: Abgasanlage
Toyota Auris Abgasanlage 1 Abgasleitung a = 210mm 2 Abgasendstück b = 260mm Abgaslei- tung vor- Abschnitt X entsorgen bereiten 1 Schlauchklemme [2x] 2 Abgasleitung Abgaslei- tung mon- tieren 1 Schlauchklemme 2 Abgasendstück 3 Profilgummi rt positionieren 4 Profilgummi rt mit Nut Endstück montieren Vorhandene Bohrung auf Ø... -
Seite 23: Brennluft
Toyota Auris Brennluft 1 Brennluftansaugleitung 2 Schlauchschelle Ø 27mm Brennluft- leitung ab- längen 1 Brennluftansaugschalldämpfer 2 Rohrschelle Ø 51mm 3 Zylinderschraube M5x35, Karosserie- scheibe, Bundmutter M5 4 Distanzstück 20mm Ansauglei- tung mon- tieren 1311949C... -
Seite 24: Abschließende Arbeiten
Radhaus- verklei- dung kürzen 1 Bundmutter M6 [2x] Seitliche Radhaus- verklei- dung montieren Feel the drive Webasto AG Postfach 80 - 82132 Stockdorf Hotline 01805 / 932278 - Hotfax 0395 / 5592-353 http://www.webasto.de Printed in Germany 07/2007 Druck: Steffen 1311949C... -
Seite 25: Bedienungshinweise Für Den Endkunden
Toyota Auris Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
