Mesa/Boogie RECTO-VERB 25 Bedienungsanleitung Seite 12

PUSHED
INPUT
GAIN
FT SW
VINTAGE

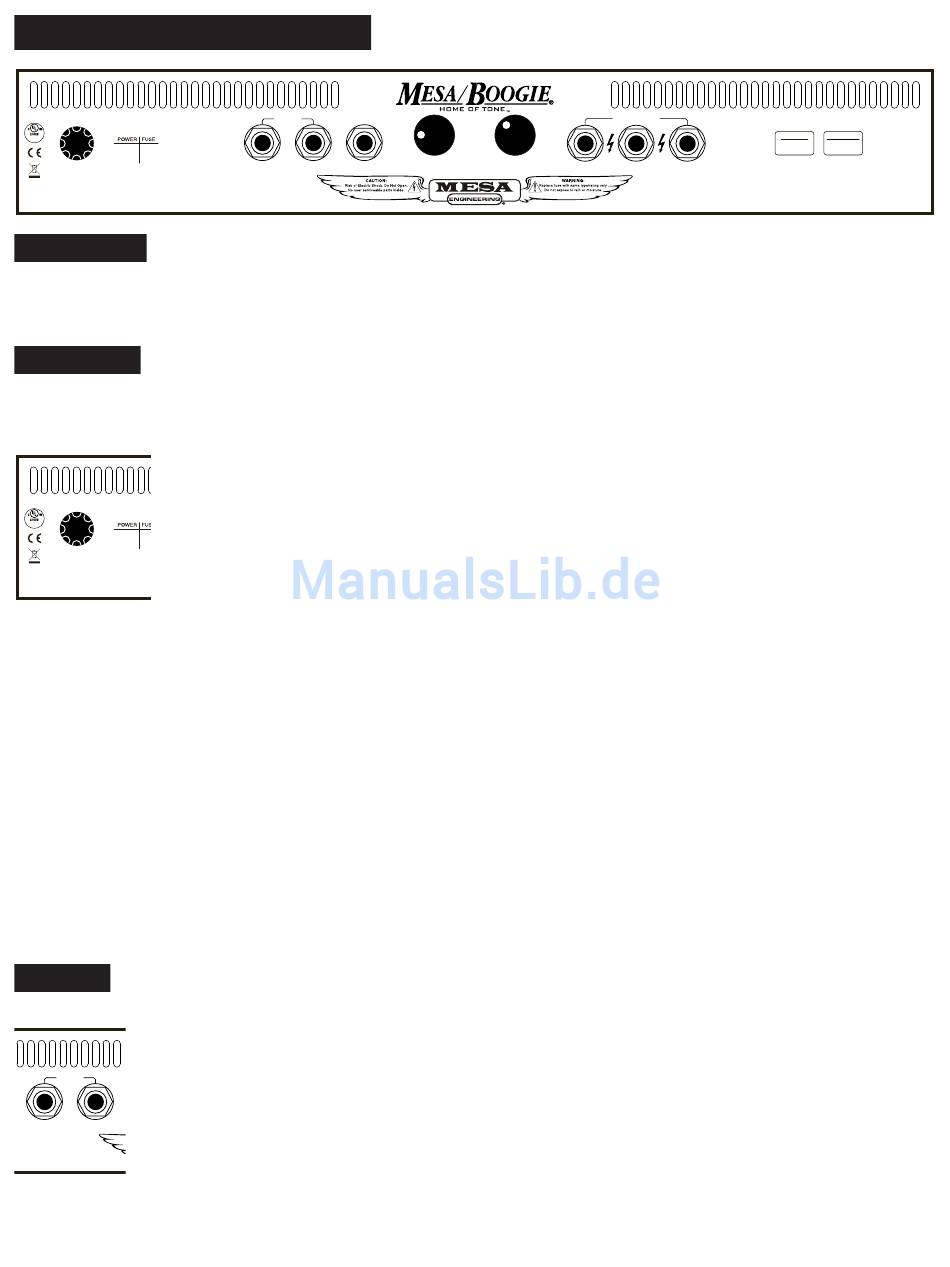

RÜCKSEITE : Regler & Features
MODERN
AMPLIFIER
44YV
~
120 V
1 A
60 Hz SLO
1 A BLO
WARNING:
Unplug power
before servicing
fuse or chassis
NETZKABEL
Die Anschlussbuchse des Netzkabels befindet sich am Chassis unten, ganz links. Hier schließen sie das
mitgelieferte Netzkabel an. Verbinden sie den männlichen Schutzkontaktstecker immer mit einer geerdeten Steckdose mit 230V
Wechselspannung. Führen Sie keine Veränderungen am Netzkabel durch, um Stromschläge zu vermeiden. Bei unsachgemäßen
CLEAN
Veränderungen verlieren Sie sämtliche Garantieansprüche und setzten Sich und Ihren Verstärker unnötiger Gefahr aus.
PUSHED
INPUT
MAIN FUSE
GAIN
Dies ist die Hauptnetzsicherung, die Ihren Verstärker vor gefährlichen äußeren Spannungsschwankungen
FT SW
VINTAGE
und Schäden durch defekte Röhren schützt. Sollte die Sicherung durchbrennen, setzen Sie ein Ersatzexemplar des gleichen
Typs (träge) mit denselben Leistungsdaten ein. Verwenden Sie unter keinen Umständen eine Ersatzsicherung mit höheren
MODERN
Werten als sie auf der Rückseite Ihres Verstärkers abgedruckt sind. Dies zu tun kann unweigerlich zur Beschädigung Ihres
Verstärkers führen und es ist darüber hinaus vielleicht noch nicht mal klar warum die Sicherung überhaupt
erst geflogen ist. Am häufigsten werden geflogene Sicherungen durch fehlerhafte oder kurzgeschlossene
Endstufen Röhren verursacht. Um das zu kontrollieren stellen Sie sich hinter Ihren Verstärker und führen
das Kaltstartprozedere, wie es im Abschnitt STANDBY dieser Anleitung beschrieben ist, durch. Beobachten
AMPLIFIER
44YV
~
120 V 1 A
60 Hz
SLO
Sie die Endstufenröhren wenn Sie nun STANDBY in die ON Position bringen. Sollte eine Röhre schlecht sein
1 A
BLO
WARNING:
oder es kommt zu Überschlägen können Sie dies oftmals sehen. Schalten Sie das Gerät umgehend aus und
Unplug power
before servicing
fuse or chassis
ersetzen Sie die schadhafte Röhre und ggf. die Sicherung.
Wenn Sie nichts außergewöhnliches sehen, wenn Sie den STANDBY Schalter auf ON stellen ist es denkbar, dass eine Röhre nur
kurzzeitig kurzgeschlossen war, woraufhin die Sicherung durchgebrannt ist. So ungewöhnlich das auch klingen mag, kann dies
aufgrund des Wirkungsprinzips einer Röhre passieren. Nichtsdestotrotz sollte diese Röhre als defekt eingestuft und umgehend
ausgewechselt werden um einen unterbrechungsfreien Betrieb zu gewährleisten.
Wenn Sie die Röhren schon seit längerer Zeit nicht mehr gewechselt haben sollten, insbesondere nach intensiverer Nutzung,
kann es gut sein, dass Ihnen dieser Fehler damit einfach nur sagen will, dass es Zeit für einen Röhrenwechsel ist. Heben Sie
dabei alle noch funktionierenden, gebrauchten Röhren als Ersatz auf.
Ersatzsicherungen (vom passenden Typ) immer dabei zu haben ist ein Muss - genauso wie einen Satz Röhren. Haben Sie im-
mer Beides griffbereit - während des Gigs oder daheim, da i.d.R. immer die Röhren entscheiden, wann es an der Zeit ist den
Dienst zu versagen. Wer einmal einen Röhrenausfall während eines Gigs erfahren hat weiß, dass Ersatzröhren und Sicherung
Gold wert sind.
MID BASS
FX LOOP
Der serielle Effekt-Loop garantiert, sofern sie qualitativ hochwertige Effektprozessoren verwenden. einwandfreie
Ergebnisse ohne Abstriche in der Soundqualität. Bedenken Sie, dass alles was Sie an dieser sehr empfindlichen Schnittstelle
(zwischen Preamp und Endstufe) einschleifen, Einfluss auf Ihren Sound nehmen kann. Jeder Effekthersteller
kocht da sein eigenes Süppchen, von daher gibt es eine Vielzahl an Geräten die Ihren Sound bereichern kön-
RECTO-VERB 25
VACUUM TUBE
AMPLIFIER
nen, während andere umständlich zu bedienen sind und einen eher fragwürdigen Sound-Vorteil bringen. Wir
LOOP EXT
empfehlen Ihnen hier einfach den Verstärker mit Ihren Effekten zu testen um sicherzugehen dass sie einwandfrei
zusammenarbeiten.
SEND RETURN REVERB
Obwohl auch viele „Bodentreter" im Effektweg betrieben werden können ist es sinnvoll, alle Overdrive-, Distor-
tion-, Boost-, Compression- und WahWah-Pedale zwischen Gitarre und Verstärkereingang zu klemmen. Diese
Effekte sind dazu gemacht den Sound Ihres Instruments noch vor der Verstärkung zu verändern.
TREBLE MID BASS
RECTO-VERB 25
VACUUM TUBE
AMPLIFIER
LOOP EXT
SEND RETURN REVERB
TREBLE MID BASS
RECTO-VERB 25
VACUUM TUBE
AMPLIFIER
LOOP EXT
SEND RETURN REVERB
25 WATTS
10 W
PRESENCE MASTER
25 W
10 WATTS
HANDCRAFTED
IN PETALUMA,
CALIFORNIA
CH 2 REVERB CH 1
8 OHM
(COMBO)
10 W
PRESENCE MASTER
25 W
10 WATTS
HANDCRAFTED
IN PETALUMA,
CALIFORNIA
CH 2 REVERB CH 1
8 OHM
(COMBO)
25 WATTS
10 W
PRESENCE MASTER
25 W
10 WATTS
HANDCRAFTED
IN PETALUMA,
CALIFORNIA
REVERB
CH 2 CH 1
8 OHM
(COMBO)
CH 1
CH 2
RECTO-VERB 25
SPEAKERS
PATENTED
6,621,907
7,602,927
4 OHM 4 OHM
(USE WITH TWO 8OHM SPKRS)
Seite 8
RECTO-VERB 25
SPEAKERS
4 OHM 4 OHM
(USE WITH TWO 8OHM SPKRS)
RECTO-VERB 25
SPEAKERS
4 OHM 4 OHM
(USE WITH TWO 8OHM SPKRS)
ON
POWER
FT
SW
STANDBY
ON
TUBE GUIDE
6 x 12AX7
2 x EL 84
ON
CH 1
POWER
FT
SW
STANDBY
CH 2
ON
PATENTED TUBE GUIDE
6,621,907 6 x 12AX7
7,602,927 2 x EL 84
ON
CH 1
POWER
FT
SW
STANDBY
CH 2
ON
PATENTED TUBE GUIDE
6,621,907 6 x 12AX7
7,602,927 2 x EL 84
