PARALLEL
Bei einer parallelen Verdrahtung der Lautsprecher nimmt die Gesamtlast ab. Zwei parallel
geschaltete 8-Ohm-Lautsprecher ergeben eine Gesamtlast von 4 Ohm. Es ist einfach, die Gesamtlast zu
berechnen, wenn alle Lautsprecher die gleiche Impedanz aufweisen. Es ist wirklich nicht empfehlenswert
Speaker mit unterschiedlichen Impedanzwerten (8 und 4, 16 und 8 Ohm usw.) parallel zu verdrahten. Die For-
mel zur Berechnung der Gesamtlast bei paralleler Verschaltung ist die Multiplikation der beiden Impedanzen
geteilt durch die Summe der beiden Impedanzen – das heißt zwei 8-Ohm-Lautsprecher ergeben bei paralleler

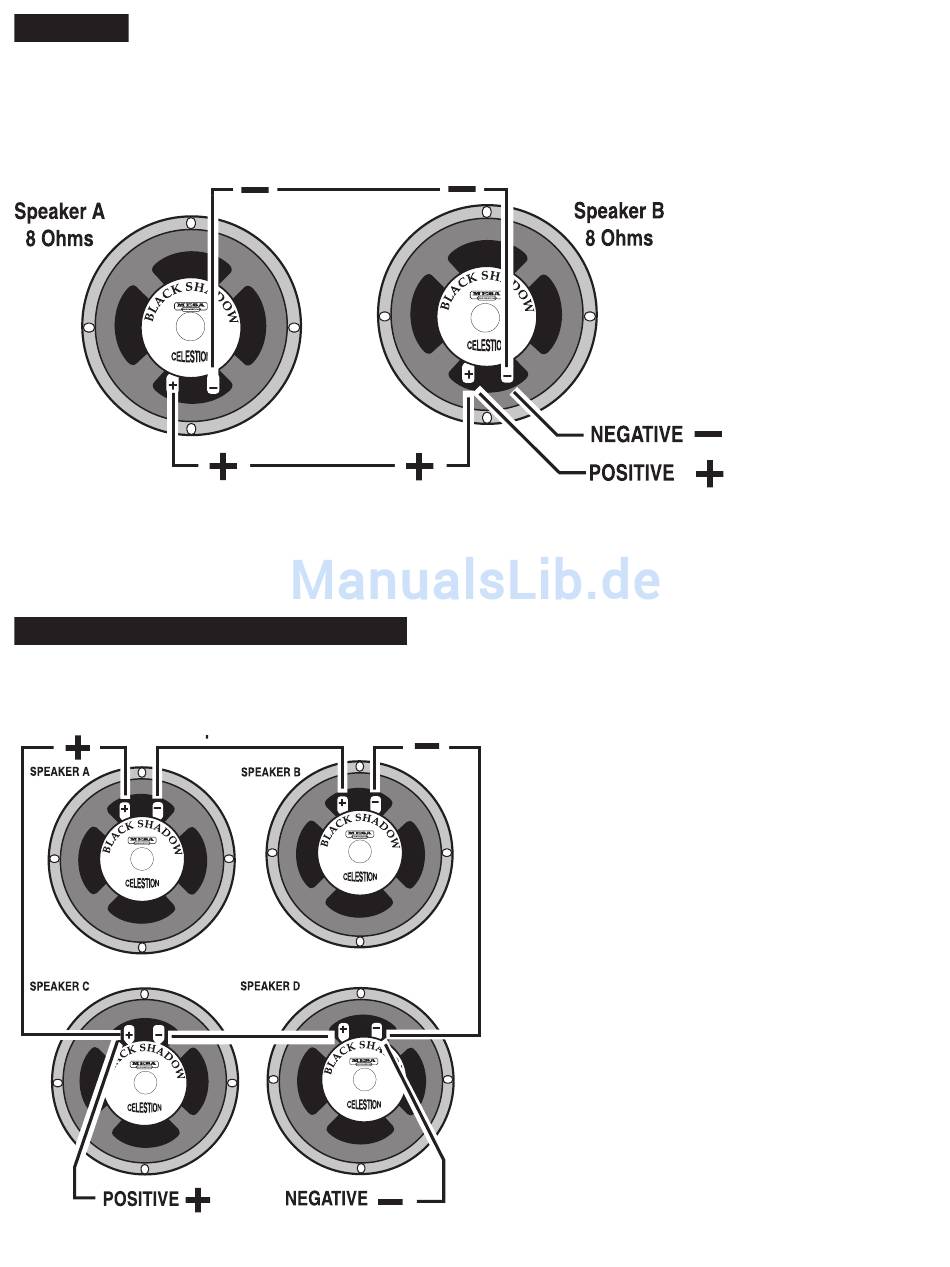

Parallel: Verbinden Sie den Pluspol von Lautsprecher A mit dem Pluspol von Lautsprecher B -
Verdrahtung eine Impedanz von 4 Ohm.
verbinden Sie ebenso den Minuspol von Speaker A mit dem Minuspol von Speaker B
KOMBINATION VON SERIELL & PARALLEL
teten Lautsprecherpaaren, die anschließend noch einmal seriell verbunden werden. Mit dieser Methode erhält
man bei mehreren Lautsprechern einen konstanten Widerstandswert. Wie wichtig das ist, wird deutlich, wenn
Sie mehr als einen Lautsprecher an Ihren Verstärker anschließen möchten. Dann nämlich müssen Sie die
Diese Version besteht wirklich nur aus zwei parallel verdrah-
einzelnen Impedanzen kennen, um beim Anschluss
eine Unterlast zu vermeiden.
Verbinden Sie hierzu einfach den Pluspol von Laut-
sprecher A mit dem Pluspol von Lautsprecher C.
Verbinden Sie den
Minuspol von Lautsprecher A mit dem Pluspol von
Lautsprecher B,und von dort weiter zum Pluspol von
Lautsprecher D,
nochmals weiter zum Minuspol von Lautsprecher C
und schließlich zum Minuspol von Lautsprecher A.
Zuletzt verbinden Sie den Minuspol von Lautspre-
cher B mit dem Minuspol von Lautsprecher D.
Vier 8-Ohm- Lautsprecher seriell & parallel verdrahtet =
Gesamtimpedanz von 8 Ohm.
Seite 21
