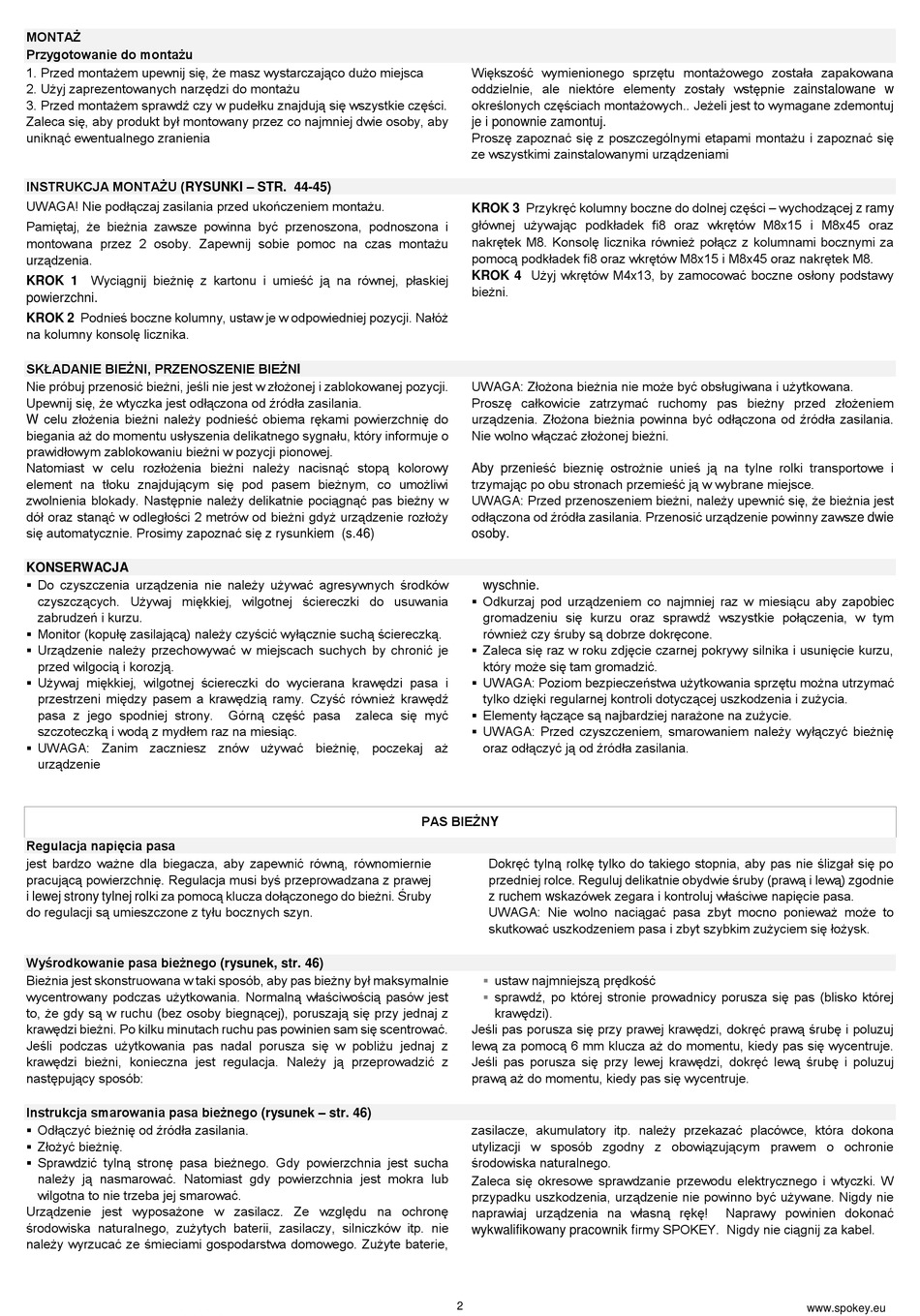

Spokey TEMPEST Bedienungsanleitung Seite 3

MONTAŻ
Przygotowanie do montażu
1. Przed montażem upewnij się, że masz wystarczająco dużo miejsca
2. Użyj zaprezentowanych narzędzi do montażu
3. Przed montażem sprawdź czy w pudełku znajdują się wszystkie części.
Zaleca się, aby produkt był montowany przez co najmniej dwie osoby, aby
uniknąć ewentualnego zranienia
INSTRUKCJA MONTAŻU (RYSUNKI – STR. 44-45)
UWAGA! Nie podłączaj zasilania przed ukończeniem montażu.
Pamiętaj, że bieżnia zawsze powinna być przenoszona, podnoszona i
montowana przez 2 osoby. Zapewnij sobie pomoc na czas montażu
urządzenia.
KROK 1 Wyciągnij bieżnię z kartonu i umieść ją na równej, płaskiej
powierzchni.
KROK 2 Podnieś boczne kolumny, ustaw je w odpowiedniej pozycji. Nałóż
na kolumny konsolę licznika.
SKŁADANIE BIEŻNI, PRZENOSZENIE BIEŻNI
Nie próbuj przenosić bieżni, jeśli nie jest w złożonej i zablokowanej pozycji.
Upewnij się, że wtyczka jest odłączona od źródła zasilania.
W celu złożenia bieżni należy podnieść obiema rękami powierzchnię do
biegania aż do momentu usłyszenia delikatnego sygnału, który informuje o
prawidłowym zablokowaniu bieżni w pozycji pionowej.
Natomiast w celu rozłożenia bieżni należy nacisnąć stopą kolorowy
element na tłoku znajdującym się pod pasem bieżnym, co umożliwi
zwolnienia blokady. Następnie należy delikatnie pociągnąć pas bieżny w
dół oraz stanąć w odległości 2 metrów od bieżni gdyż urządzenie rozłoży
się automatycznie. Prosimy zapoznać się z rysunkiem (s.46)
KONSERWACJA
 Do czyszczenia urządzenia nie należy używać agresywnych środków
czyszczących. Używaj miękkiej, wilgotnej ściereczki do usuwania
zabrudzeń i kurzu.
 Monitor (kopułę zasilającą) należy czyścić wyłącznie suchą ściereczką.
 Urządzenie należy przechowywać w miejscach suchych by chronić je
przed wilgocią i korozją.
 Używaj miękkiej, wilgotnej ściereczki do wycierana krawędzi pasa i
przestrzeni między pasem a krawędzią ramy. Czyść również krawędź
pasa z jego spodniej strony.
szczoteczką i wodą z mydłem raz na miesiąc.
 UWAGA: Zanim zaczniesz znów używać bieżnię, poczekaj aż
urządzenie
Regulacja napięcia pasa
jest bardzo ważne dla biegacza, aby zapewnić równą, równomiernie
pracującą powierzchnię. Regulacja musi byś przeprowadzana z prawej
i lewej strony tylnej rolki za pomocą klucza dołączonego do bieżni. Śruby
do regulacji są umieszczone z tyłu bocznych szyn.
Wyśrodkowanie pasa bieżnego (rysunek, str. 46)
Bieżnia jest skonstruowana w taki sposób, aby pas bieżny był maksymalnie
wycentrowany podczas użytkowania. Normalną właściwością pasów jest
to, że gdy są w ruchu (bez osoby biegnącej), poruszają się przy jednaj z
krawędzi bieżni. Po kilku minutach ruchu pas powinien sam się scentrować.
Jeśli podczas użytkowania pas nadal porusza się w pobliżu jednaj z
krawędzi bieżni, konieczna jest regulacja. Należy ją przeprowadzić z
następujący sposób:
Instrukcja smarowania pasa bieżnego (rysunek – str. 46)
 Odłączyć bieżnię od źródła zasilania.
 Złożyć bieżnię.
 Sprawdzić tylną stronę pasa bieżnego. Gdy powierzchnia jest sucha
należy ją nasmarować. Natomiast gdy powierzchnia jest mokra lub
wilgotna to nie trzeba jej smarować.
Urządzenie jest wyposażone w zasilacz. Ze względu na ochronę
środowiska naturalnego, zużytych baterii, zasilaczy, silniczków itp. nie
należy wyrzucać ze śmieciami gospodarstwa domowego. Zużyte baterie,
Górną część pasa zaleca się myć
Większość wymienionego sprzętu montażowego została zapakowana
oddzielnie, ale niektóre elementy zostały wstępnie zainstalowane w
określonych częściach montażowych.. Jeżeli jest to wymagane zdemontuj
je i ponownie zamontuj.
Proszę zapoznać się z poszczególnymi etapami montażu i zapoznać się
ze wszystkimi zainstalowanymi urządzeniami
KROK 3 Przykręć kolumny boczne do dolnej części – wychodzącej z ramy
głównej używając podkładek fi8 oraz wkrętów M8x15 i M8x45 oraz
nakrętek M8. Konsolę licznika również połącz z kolumnami bocznymi za
pomocą podkładek fi8 oraz wkrętów M8x15 i M8x45 oraz nakrętek M8.
KROK 4 Użyj wkrętów M4x13, by zamocować boczne osłony podstawy
bieżni.
UWAGA: Złożona bieżnia nie może być obsługiwana i użytkowana.
Proszę całkowicie zatrzymać ruchomy pas bieżny przed złożeniem
urządzenia. Złożona bieżnia powinna być odłączona od źródła zasilania.
Nie wolno włączać złożonej bieżni.
Aby przenieść bieznię ostrożnie unieś ją na tylne rolki transportowe i
trzymając po obu stronach przemieść ją w wybrane miejsce.
UWAGA: Przed przenoszeniem bieżni, należy upewnić się, że bieżnia jest
odłączona od źródła zasilania. Przenosić urządzenie powinny zawsze dwie
osoby.
wyschnie.
 Odkurzaj pod urządzeniem co najmniej raz w miesiącu aby zapobiec
gromadzeniu się kurzu oraz sprawdź wszystkie połączenia, w tym
również czy śruby są dobrze dokręcone.
 Zaleca się raz w roku zdjęcie czarnej pokrywy silnika i usunięcie kurzu,
który może się tam gromadzić.
 UWAGA: Poziom bezpieczeństwa użytkowania sprzętu można utrzymać
tylko dzięki regularnej kontroli dotyczącej uszkodzenia i zużycia.
 Elementy łączące są najbardziej narażone na zużycie.
 UWAGA: Przed czyszczeniem, smarowaniem należy wyłączyć bieżnię
oraz odłączyć ją od źródła zasilania.
PAS BIEŻNY
Dokręć tylną rolkę tylko do takiego stopnia, aby pas nie ślizgał się po
przedniej rolce. Reguluj delikatnie obydwie śruby (prawą i lewą) zgodnie
z ruchem wskazówek zegara i kontroluj właściwe napięcie pasa.
UWAGA: Nie wolno naciągać pasa zbyt mocno ponieważ może to
skutkować uszkodzeniem pasa i zbyt szybkim zużyciem się łożysk.
 ustaw najmniejszą prędkość
 sprawdź, po której stronie prowadnicy porusza się pas (blisko której
krawędzi).
Jeśli pas porusza się przy prawej krawędzi, dokręć prawą śrubę i poluzuj
lewą za pomocą 6 mm klucza aż do momentu, kiedy pas się wycentruje.
Jeśli pas porusza się przy lewej krawędzi, dokręć lewą śrubę i poluzuj
prawą aż do momentu, kiedy pas się wycentruje.
zasilacze, akumulatory itp. należy przekazać placówce, która dokona
utylizacji w sposób zgodny z obowiązującym prawem o ochronie
środowiska naturalnego.
Zaleca się okresowe sprawdzanie przewodu elektrycznego i wtyczki. W
przypadku uszkodzenia, urządzenie nie powinno być używane. Nigdy nie
naprawiaj urządzenia na własną rękę!
wykwalifikowany pracownik firmy SPOKEY. Nigdy nie ciągnij za kabel.
2
Naprawy powinien dokonać
www.spokey.eu
