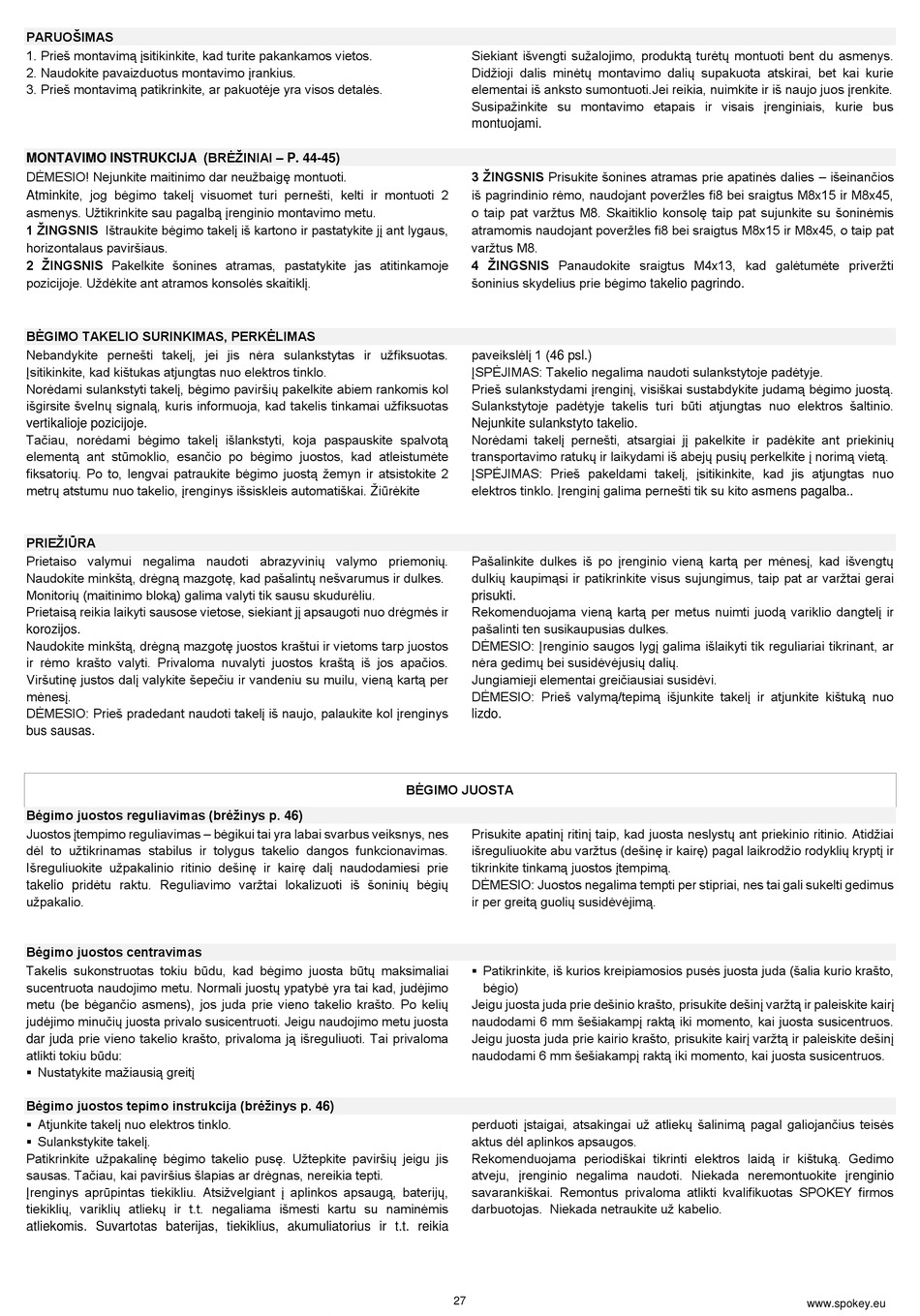

Spokey TEMPEST Bedienungsanleitung Seite 28

PARUOŠIMAS
1. Prieš montavimą įsitikinkite, kad turite pakankamos vietos.
2. Naudokite pavaizduotus montavimo įrankius.
3. Prieš montavimą patikrinkite, ar pakuotėje yra visos detalės.
MONTAVIMO INSTRUKCIJA (BRĖŽINIAI – P. 44-45)
DĖMESIO! Nejunkite maitinimo dar neužbaigę montuoti.
Atminkite, jog bėgimo takelį visuomet turi pernešti, kelti ir montuoti 2
asmenys. Užtikrinkite sau pagalbą įrenginio montavimo metu.
1 ŽINGSNIS Ištraukite bėgimo takelį iš kartono ir pastatykite jį ant lygaus,
horizontalaus paviršiaus.
2 ŽINGSNIS Pakelkite šonines atramas, pastatykite jas atitinkamoje
pozicijoje. Uždėkite ant atramos konsolės skaitiklį.
BĖGIMO TAKELIO SURINKIMAS, PERKĖLIMAS
Nebandykite pernešti takelį, jei jis nėra sulankstytas ir užfiksuotas.
Įsitikinkite, kad kištukas atjungtas nuo elektros tinklo.
Norėdami sulankstyti takelį, bėgimo paviršių pakelkite abiem rankomis kol
išgirsite švelnų signalą, kuris informuoja, kad takelis tinkamai užfiksuotas
vertikalioje pozicijoje.
Tačiau, norėdami bėgimo takelį išlankstyti, koja paspauskite spalvotą
elementą ant stūmoklio, esančio po bėgimo juostos, kad atleistumėte
fiksatorių. Po to, lengvai patraukite bėgimo juostą žemyn ir atsistokite 2
metrų atstumu nuo takelio, įrenginys išsiskleis automatiškai. Žiūrėkite
PRIEŽIŪRA
Prietaiso valymui negalima naudoti abrazyvinių valymo priemonių.
Naudokite minkštą, drėgną mazgotę, kad pašalintų nešvarumus ir dulkes.
Monitorių (maitinimo bloką) galima valyti tik sausu skudurėliu.
Prietaisą reikia laikyti sausose vietose, siekiant jį apsaugoti nuo drėgmės ir
korozijos.
Naudokite minkštą, drėgną mazgotę juostos kraštui ir vietoms tarp juostos
ir rėmo krašto valyti. Privaloma nuvalyti juostos kraštą iš jos apačios.
Viršutinę justos dalį valykite šepečiu ir vandeniu su muilu, vieną kartą per
mėnesį.
DĖMESIO: Prieš pradedant naudoti takelį iš naujo, palaukite kol įrenginys
bus sausas.
Bėgimo juostos reguliavimas (brėžinys p. 46)
Juostos įtempimo reguliavimas – bėgikui tai yra labai svarbus veiksnys, nes
dėl to užtikrinamas stabilus ir tolygus takelio dangos funkcionavimas.
Išreguliuokite užpakalinio ritinio dešinę ir kairę dalį naudodamiesi prie
takelio pridėtu raktu. Reguliavimo varžtai lokalizuoti iš šoninių bėgių
užpakalio.
Bėgimo juostos centravimas
Takelis sukonstruotas tokiu būdu, kad bėgimo juosta būtų maksimaliai
sucentruota naudojimo metu. Normali juostų ypatybė yra tai kad, judėjimo
metu (be bėgančio asmens), jos juda prie vieno takelio krašto. Po kelių
judėjimo minučių juosta privalo susicentruoti. Jeigu naudojimo metu juosta
dar juda prie vieno takelio krašto, privaloma ją išreguliuoti. Tai privaloma
atlikti tokiu būdu:
 Nustatykite mažiausią greitį
Bėgimo juostos tepimo instrukcija (brėžinys p. 46)
 Atjunkite takelį nuo elektros tinklo.
 Sulankstykite takelį.
Patikrinkite užpakalinę bėgimo takelio pusę. Užtepkite paviršių jeigu jis
sausas. Tačiau, kai paviršius šlapias ar drėgnas, nereikia tepti.
Įrenginys aprūpintas tiekikliu. Atsižvelgiant į aplinkos apsaugą, baterijų,
tiekiklių, variklių atliekų ir t.t. negaliama išmesti kartu su naminėmis
atliekomis. Suvartotas baterijas, tiekiklius, akumuliatorius ir t.t. reikia
Siekiant išvengti sužalojimo, produktą turėtų montuoti bent du asmenys.
Didžioji dalis minėtų montavimo dalių supakuota atskirai, bet kai kurie
elementai iš anksto sumontuoti.Jei reikia, nuimkite ir iš naujo juos įrenkite.
Susipažinkite su montavimo etapais ir visais įrenginiais, kurie bus
montuojami.
3 ŽINGSNIS Prisukite šonines atramas prie apatinės dalies – išeinančios
iš pagrindinio rėmo, naudojant poveržles fi8 bei sraigtus M8x15 ir M8x45,
o taip pat varžtus M8. Skaitiklio konsolę taip pat sujunkite su šoninėmis
atramomis naudojant poveržles fi8 bei sraigtus M8x15 ir M8x45, o taip pat
varžtus M8.
4 ŽINGSNIS Panaudokite sraigtus M4x13, kad galėtumėte priveržti
šoninius skydelius prie bėgimo takelio pagrindo.
paveikslėlį 1 (46 psl.)
ĮSPĖJIMAS: Takelio negalima naudoti sulankstytoje padėtyje.
Prieš sulankstydami įrenginį, visiškai sustabdykite judamą bėgimo juostą.
Sulankstytoje padėtyje takelis turi būti atjungtas nuo elektros šaltinio.
Nejunkite sulankstyto takelio.
Norėdami takelį pernešti, atsargiai jį pakelkite ir padėkite ant priekinių
transportavimo ratukų ir laikydami iš abejų pusių perkelkite į norimą vietą.
ĮSPĖJIMAS: Prieš pakeldami takelį, įsitikinkite, kad jis atjungtas nuo
elektros tinklo. Įrenginį galima pernešti tik su kito asmens pagalba..
Pašalinkite dulkes iš po įrenginio vieną kartą per mėnesį, kad išvengtų
dulkių kaupimąsi ir patikrinkite visus sujungimus, taip pat ar varžtai gerai
prisukti.
Rekomenduojama vieną kartą per metus nuimti juodą variklio dangtelį ir
pašalinti ten susikaupusias dulkes.
DĖMESIO: Įrenginio saugos lygį galima išlaikyti tik reguliariai tikrinant, ar
nėra gedimų bei susidėvėjusių dalių.
Jungiamieji elementai greičiausiai susidėvi.
DĖMESIO: Prieš valymą/tepimą išjunkite takelį ir atjunkite kištuką nuo
lizdo.
BĖGIMO JUOSTA
Prisukite apatinį ritinį taip, kad juosta neslystų ant priekinio ritinio. Atidžiai
išreguliuokite abu varžtus (dešinę ir kairę) pagal laikrodžio rodyklių kryptį ir
tikrinkite tinkamą juostos įtempimą.
DĖMESIO: Juostos negalima tempti per stipriai, nes tai gali sukelti gedimus
ir per greitą guolių susidėvėjimą.
 Patikrinkite, iš kurios kreipiamosios pusės juosta juda (šalia kurio krašto,
bėgio)
Jeigu juosta juda prie dešinio krašto, prisukite dešinį varžtą ir paleiskite kairį
naudodami 6 mm šešiakampį raktą iki momento, kai juosta susicentruos.
Jeigu juosta juda prie kairio krašto, prisukite kairį varžtą ir paleiskite dešinį
naudodami 6 mm šešiakampį raktą iki momento, kai juosta susicentruos.
perduoti įstaigai, atsakingai už atliekų šalinimą pagal galiojančius teisės
aktus dėl aplinkos apsaugos.
Rekomenduojama periodiškai tikrinti elektros laidą ir kištuką. Gedimo
atveju, įrenginio negalima naudoti. Niekada neremontuokite įrenginio
savarankiškai. Remontus privaloma atlikti kvalifikuotas SPOKEY firmos
darbuotojas. Niekada netraukite už kabelio.
27
www.spokey.eu
