techem MK vario S Montageanleitung

MK vario S / MK vario 3 /
MK data III / MK radio 3
für 2"-Einrohr-Anschlussstücke
Montage im Anschlussgehäuse

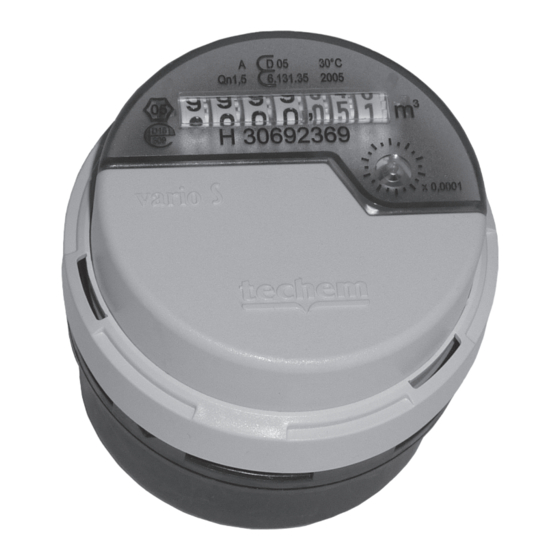

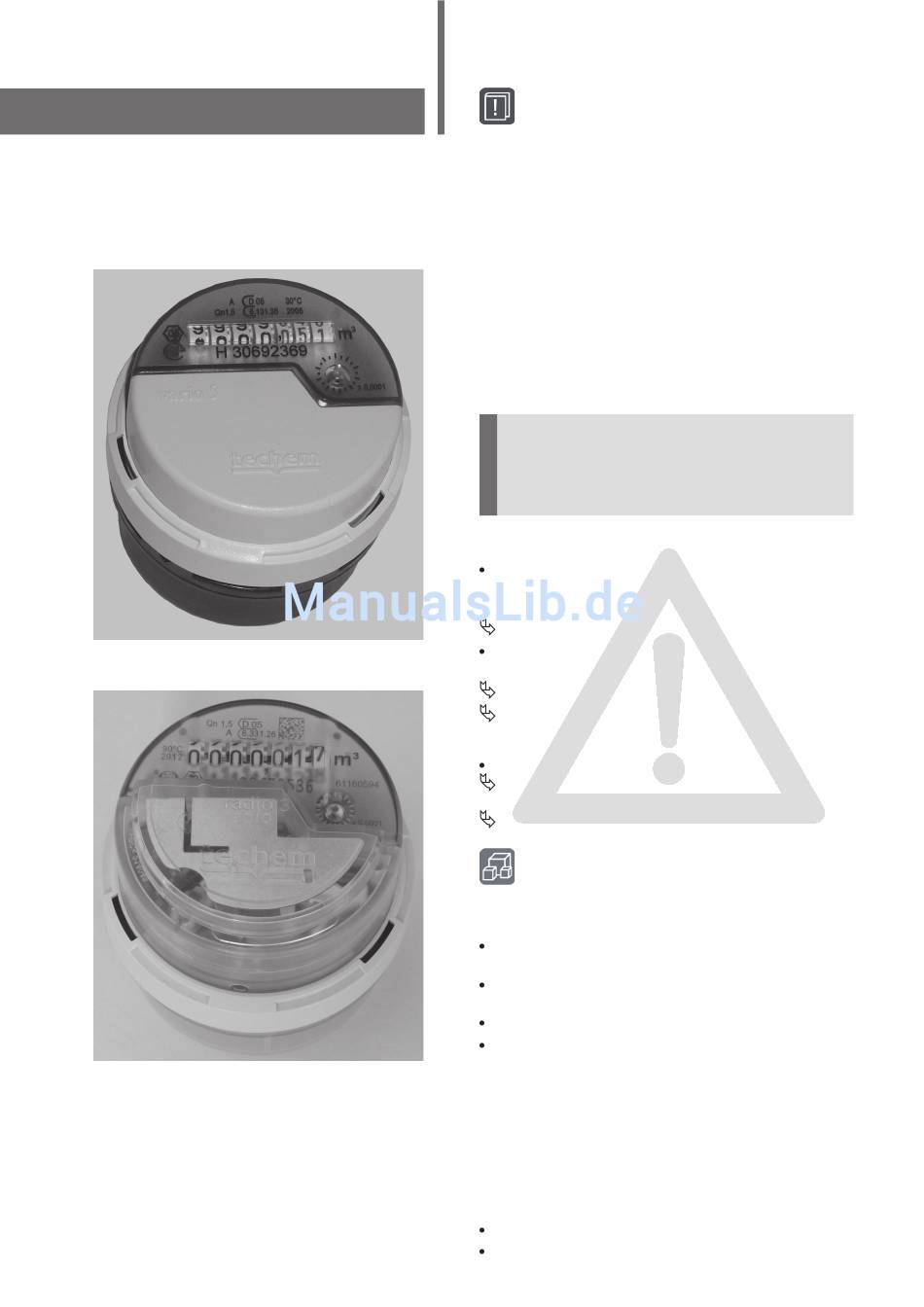

Beispiel: MK vario S mit Haubensegment
Beispiel: MK radio 3 mit Funkmodul
Haubensegment und Funkmodul sind im Zählwerkge-
häuse eingerastet und gegeneinander austauschbar.
Wird ein vom Hersteller aufgestecktes Funkmodul
entfernt, muss dies anschliessend wieder auf das Zähl-
werk aufgeschoben werden bis es einrastet. Das Funk-
modul muss danach mit TAVO abgeglichen werden!
Seite 4.1.13
MONTAGEANLEITUNG
Wichtige Hinweise
Zielgruppe
Die Montageanleitung wendet sich an ausgebildetes Per-
sonal. Grundlegende Arbeitsschritte sprechen wir nicht
an.
Bestimmungsgemässe Verwendung
Wasserzähler dienen zur Verbrauchserfassung von Trink-
wasser. Je nach Ausführung sind sie für Kalt- oder Warm-
wasser geeignet. Die Wasserzähler sind ausschliesslich
für diesen Zweck bestimmt. Eine andere, darüber hinaus-
gehende Benutzung oder ein Umbau der Wasserzähler
gilt als nicht bestimmungsgemäss und ist nicht gestattet.
Für die Einsatzdauer sind die jeweils gültigen (nationa-
len) gesetzlichen Vorschriften zu beachten (insbesondere
die Eichordnung).
!
Wird innerhalb der Eichperiode die Plombierung
von einer nicht von Techem beauftragten Person
beschädigt oder entfernt und die Messkapsel aus-
gebaut, erlischt die Eichgültigkeit. – Es muss eine
neue Messkapsel montiert werden.
Sicherheits- und Gefahrenhinweise
Verschraubung:
Zu starkes Anziehen der Messkapsel führt zu Beschädi-
gungen.
Details in dieser Anleitung beachten
Dichtende Teile:
Beschädigungen oder Undichtigkeiten sind möglich.
Dichtflächen reinigen und kontrollieren.
Gewinde prüfen und mit einem KTW/TVO konformen
Schmiermittel einstreichen, z.B. Hahnfett (Artikel Nr.
160 956).
Abrechnungsfehler:
Wasserzähler nicht in Zirkulationsleitungen
montieren.
Achten Sie auf die Fliessrichtung!
Lieferung, Transport und Lagerung
Lieferumfang
Zur Standard-Lieferung des Wasserzählers gehören:
die Montageanleitung mit Konformitätserklärung für
das Funkmodul,
Messkapselzähler mit Leersegment (optional mit
Funkmodul),
L-Profil-Dichtungen,
Plombierring.
Transport
Der Wasserzähler sollte keinen starken Stössen, Schlä-
gen, Erschütterungen oder Vibrationen ausgesetzt
werden. Der Transport sollte deshalb möglichst in der
Originalverpackung oder einer anderen geeigneten Ver-
packung erfolgen.
Lagerung
Folgende Lagerbedingungen sind unbedingt einzuhalten:
max. Temperatur: + 50 °C,
trocken und frostfrei.
