Reinigen, Warten und Instandhalten

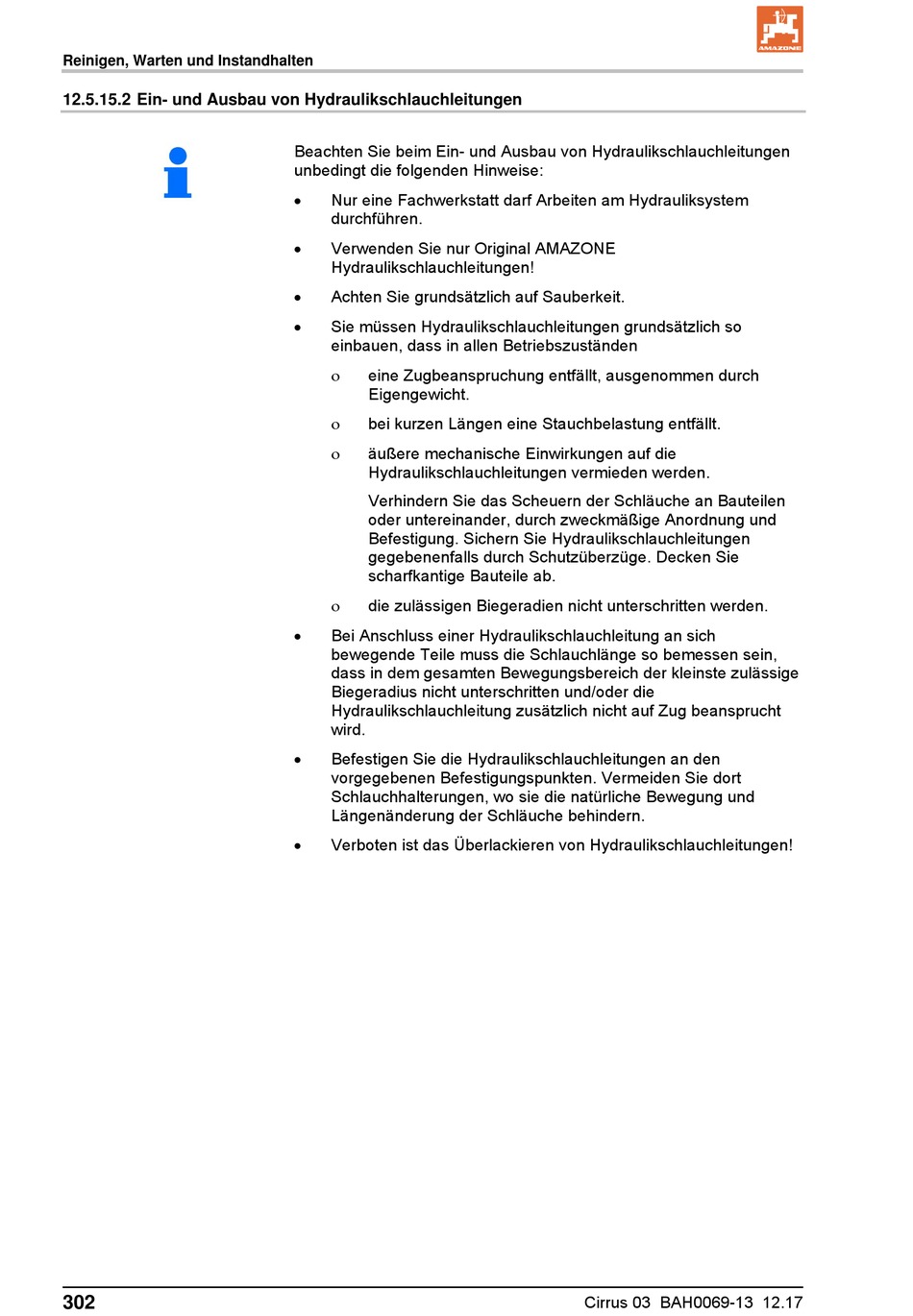

12.5.15.2 Ein- und Ausbau von Hydraulikschlauchleitungen

302
Beachten Sie beim Ein- und Ausbau von Hydraulikschlauchleitungen
unbedingt die folgenden Hinweise:

Nur eine Fachwerkstatt darf Arbeiten am Hydrauliksystem
durchführen.

Verwenden Sie nur Original AMAZONE
Hydraulikschlauchleitungen!

Achten Sie grundsätzlich auf Sauberkeit.

Sie müssen Hydraulikschlauchleitungen grundsätzlich so
einbauen, dass in allen Betriebszuständen

eine Zugbeanspruchung entfällt, ausgenommen durch
Eigengewicht.

bei kurzen Längen eine Stauchbelastung entfällt.

äußere mechanische Einwirkungen auf die
Hydraulikschlauchleitungen vermieden werden.
Verhindern Sie das Scheuern der Schläuche an Bauteilen
oder untereinander, durch zweckmäßige Anordnung und
Befestigung. Sichern Sie Hydraulikschlauchleitungen
gegebenenfalls durch Schutzüberzüge. Decken Sie
scharfkantige Bauteile ab.

die zulässigen Biegeradien nicht unterschritten werden.

Bei Anschluss einer Hydraulikschlauchleitung an sich
bewegende Teile muss die Schlauchlänge so bemessen sein,
dass in dem gesamten Bewegungsbereich der kleinste zulässige
Biegeradius nicht unterschritten und/oder die
Hydraulikschlauchleitung zusätzlich nicht auf Zug beansprucht
wird.

Befestigen Sie die Hydraulikschlauchleitungen an den
vorgegebenen Befestigungspunkten. Vermeiden Sie dort
Schlauchhalterungen, wo sie die natürliche Bewegung und
Längenänderung der Schläuche behindern.

Verboten ist das Überlackieren von Hydraulikschlauchleitungen!
Cirrus 03 BAH0069-13 12.17
