Nibe POOL 20 Montageanweisung Seite 6

SE

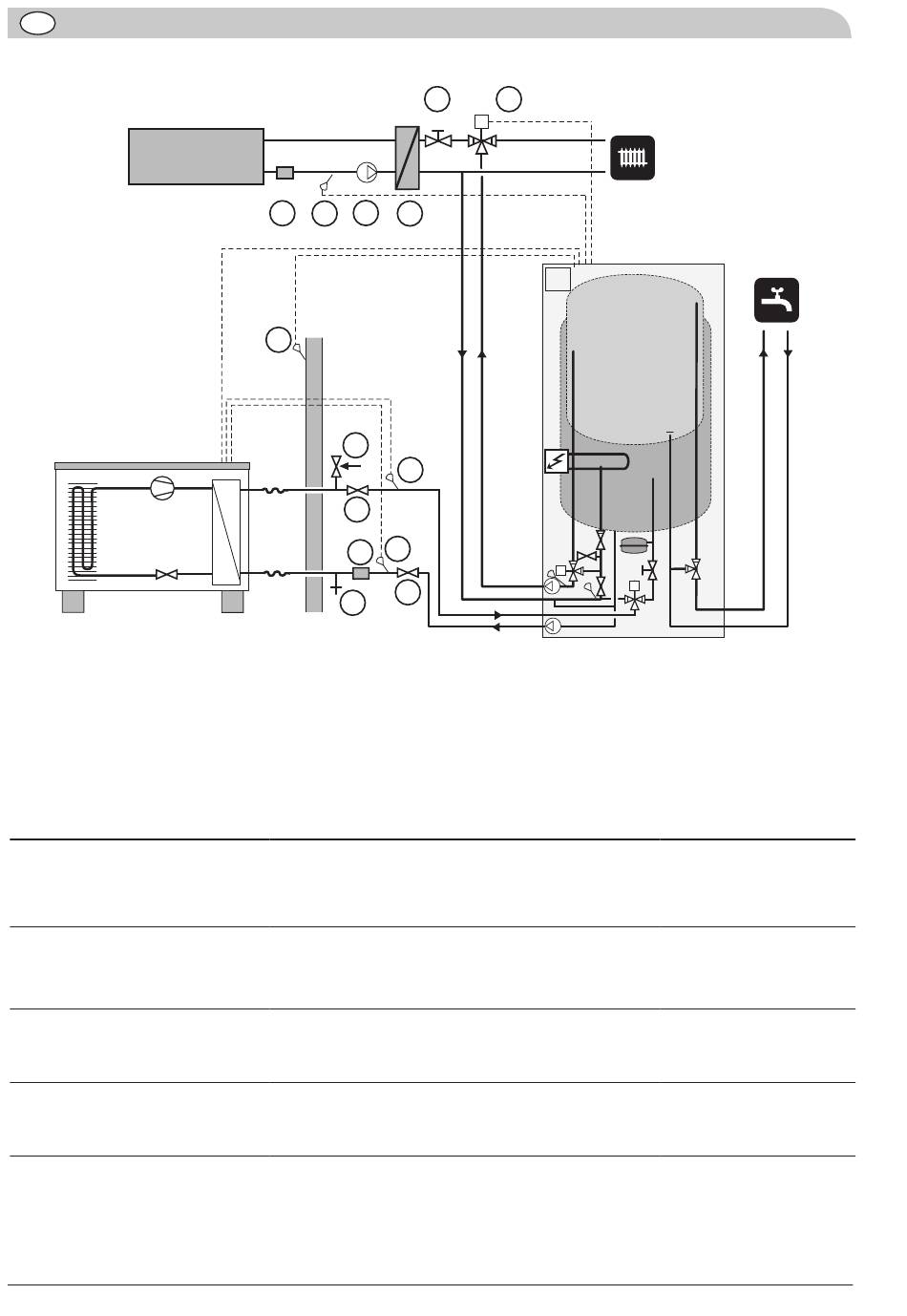

Principschema
FIGHTER 2010
/ 2020
Apparatlista
Pos Benämning
3 Pooltemperaturgivare
12 Smutsfilter, pool
13 Cirkulationspump, pool
14 Växlare
15 Utetemperaturgivare
19 Växelventil
44 Avstängningsventil
52 Säkerhetsventil
63 Smutsfilter
76 Avtappningsventil
81 Reglerventil
FIGHTER 2010
89 Framledningsgivare*
94 Returledningsgivare*
* Endast FIGHTER 2010
** Endast VVM 240
4
Pool
12 3
15
52
44
63
76
Pool
Specifikation
Poolgivare
Ø 22 mm
UG
81
19
A B
AB
13
14
*
89
*
94
44
VXV
B
A
Fabrikat
AB
NIBE
CP VX
Pahléns Fabriker
Pahléns Fabriker
Pahléns Fabriker
NIBE
NIBE
NIBE
NIBE
NIBE
POOL 20
RC
99
95
**
VVM 240
/ VVM 300
OBS! Detta är ett principschema.
Verklig anläggning skall projekteras
enligt gällande normer.
Anm
Ingår i Pool 20
08 ­ 59 41 10 50
08 ­ 59 41 10 50
08 ­ 59 41 10 50
RC
Ingår i VVM 240/300
Ingår i Pool 20
99
Ingår i FIGHTER 2010/2020
95
Ingår i FIGHTER 2010
Ingår i FIGHTER 2010
VVM 240
