Nibe  AMS 20 Installateurhandbuch
Vorschau ausblenden Andere Handbücher für NIBE AMS 20:

Werbung

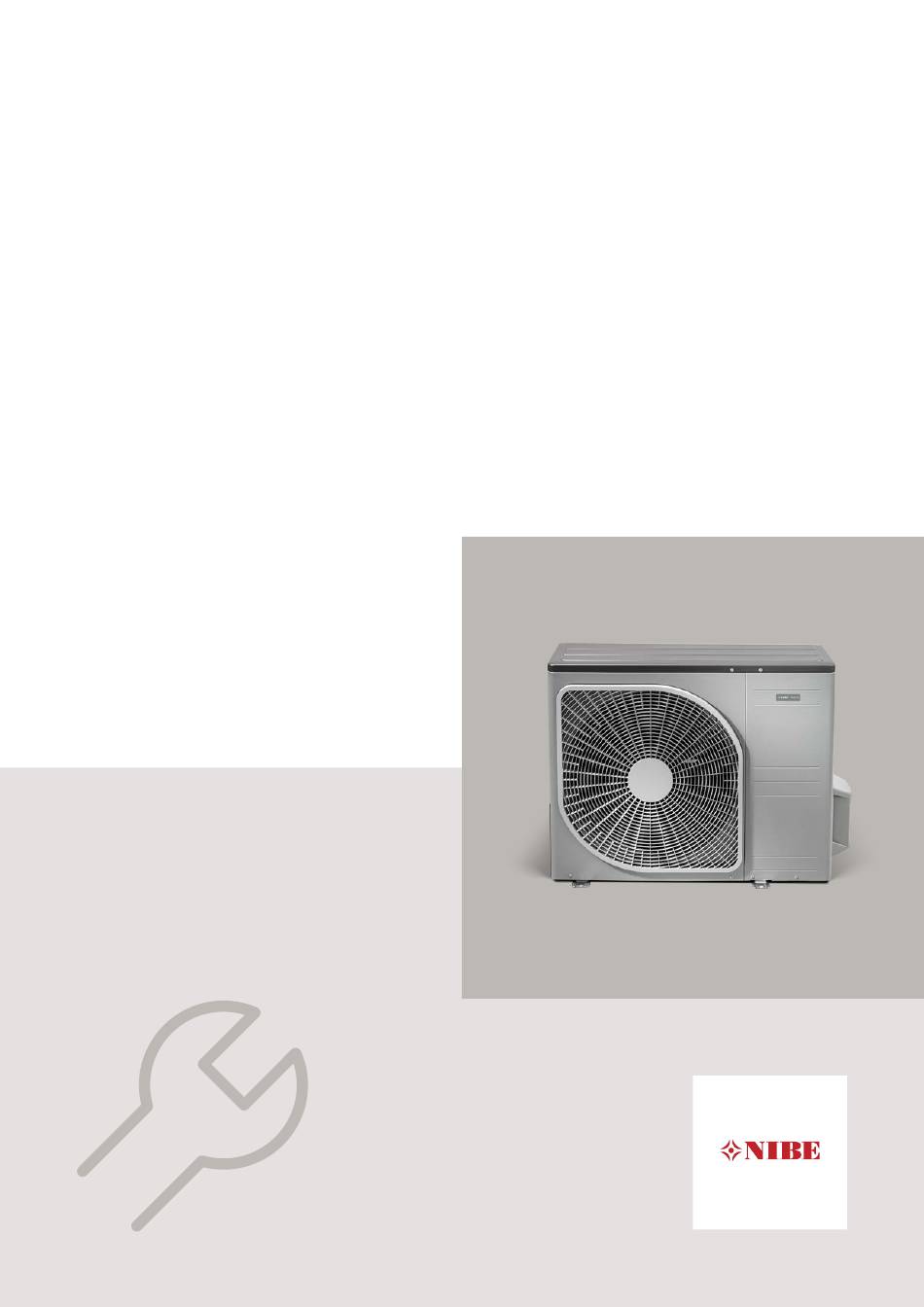

IHB DE 2022-1
531459

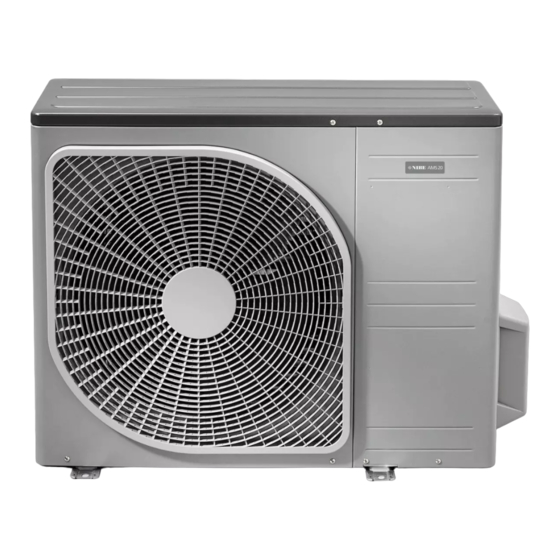

Luft/Wasser-Wärmepumpe
NIBE AMS 20
INSTALLATEURHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Nibe NIBE AMS 20

  • Seite 1 IHB DE 2022-1 INSTALLATEURHANDBUCH 531459 Luft/Wasser-Wärmepumpe NIBE AMS 20...
  • Seite 3: Inhaltsverzeichnis

    Position der Komponenten AMS 20-6 (EZ101) Komponentenverzeichnis AMS 20 (EZ101) Stromkonsole Fühlerpositionierung 4 Rohranschlüsse 5 Elektrische Anschlüsse Allgemeines Elektrische Komponenten Erreichbarkeit, elektrischer Anschluss Anschlüsse 6 Inbetriebnahme und Einstellung 7 Steuerung – Wärmepumpe EB101 8 Komfortstörung 9 Alarmliste 10 Zubehör NIBE AMS 20 Inhaltsverzeichnis...
  • Seite 4: Wichtige Informationen

    Servicecode und Seriennummer (PF3) finden Sie auf der TIP! rechten Seite von AMS 20. Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleichtern. ACHTUNG! Servicecode und Seriennummer des Produkts benötigen Sie im Service- und Supportfall. Kapitel 1 | Wichtige Informationen NIBE AMS 20...
  • Seite 5: Prüfliste: Kontrolle Vor Inbetriebnahme

    Kontrollieren Sie bei der Installation von AMS 20-6 / HBS 20-6, ob die Software- version von Inneneinheit/Regelgerät mindestens den Angaben in der Tabelle entspricht, siehe Abschnitt „Softwarever- sion“. Kühlung Anmerkung Kontrolliert Rohrsystem, Kondensisolierung NIBE AMS 20 Kapitel 1 | Wichtige Informationen...
  • Seite 6: Kompatible Inneneinheiten (Vvm) Und Regelgeräte (Smo)

    Kompatible Inneneinheiten (VVM) und Regelgeräte (SMO) NIBE SPLIT HBS 20 VVM S320 SMO S40 AMS 20-6 / HBS 20-6 NIBE SPLIT HBS 20 VVM 225 VVM 310 VVM 320 VVM 500 SMO 20 SMO 40 AMS 20-6 / HBS 20-6...
  • Seite 7: Inneneinheiten

    Edelstahl, 3x230 V Emaille, 3x400 V Art.nr. 069 113 Mit integriertem EMK 300 Art.nr. 069 203 VVM 320 VVM 500 Edelstahl, 3x400 V Edelstahl, 3x400 V Art.nr. 069 109 Art.nr. 069 400 NIBE AMS 20 Kapitel 1 | Wichtige Informationen...
  • Seite 8: Regelgeräte

    Regelgeräte SMO S40 Steuermodul Art.nr. 067 654 SMO 20 Steuermodul Art.nr. 067 224 SMO 40 Steuermodul Art.nr. 067 225 Kapitel 1 | Wichtige Informationen NIBE AMS 20...
  • Seite 9: Lieferung Und Transport

    • Bei der Enteisung können große Mengen von Kon- dens- und Schmelzwasser auftreten. Kondenswasser ist in eine Regenwassergrube o. s. ä. abzuleiten (siehe Seite 10). • Achten Sie bei der Installation darauf, dass an der Wärmepumpe keine Kratzer entstehen. NIBE AMS 20 Kapitel 2 | Lieferung und Transport...
  • Seite 10 • Die Isolierung muss an der Unterseite der Kondensa- tauffangwanne dicht abschließen. Kondenswannenheizung, Steuerung Die Kondenswannenheizung wird mit Strom versorgt, wenn folgende Bedingungen erfüllt sind: Der Verdichter ist seit dem letzten Start mindestens 30 min in Betrieb. Kapitel 2 | Lieferung und Transport NIBE AMS 20...
  • Seite 11: Empfohlene Alternativen Zur Ableitung Von Kondenswasser

    Der Kondenswasserschlauch muss über einen Siphon verfügen, der eine Luftzirkulation und damit eine Ge- ruchsbildung im Schlauch unterbindet. KVR 10 wird gemäß Abbildung verbunden. Eine Leitungs- verlegung im Gebäude ist nicht enthalten. NIBE AMS 20 Kapitel 2 | Lieferung und Transport...
  • Seite 12: Kiesverfüllung

    Luftzirkulation und damit eine Ge- ruchsbildung im Schlauch unterbindet. • Die Installationslänge lässt sich mithilfe der Siphongrö- ße anpassen. ACHTUNG! Wird keine der empfohlenen Alternativen ge- nutzt, muss anderweitig für eine ausreichende Kondenswasserableitung gesorgt werden. Kapitel 2 | Lieferung und Transport NIBE AMS 20...
  • Seite 13 Mindestens Freiraum auf der 15 cm Rückseite 30 cm 30 cm Minimaler Minimaler Abstand bei Nutzung Freiraum mehrerer AMS 20-Einheiten Freiraum auf der Vorderseite, jedoch mindestens 100 cm für zukünftige Wartungsarbeiten Mindestens 100 NIBE AMS 20 Kapitel 2 | Lieferung und Transport...
  • Seite 14: Abdeckungen Demontieren

    Abdeckungen demontieren AMS 20-6 Kapitel 2 | Lieferung und Transport NIBE AMS 20...
  • Seite 15: Aufbau Der Wärmepumpe

    3 Aufbau der Wärmepumpe Position der Komponenten AMS 20-6 (EZ101) PWB1 FM01 GQ10 XL53 XL52 EB11 QM36 QM37 XL20 NIBE AMS 20 Kapitel 3 | Aufbau der Wärmepumpe...
  • Seite 16: Komponentenverzeichnis Ams 20 (Ez101)

    Anschlussklemme, Stromversorgung und Kommunikation KÜHLKOMPONENTEN EB10 (CH) Verdichtererwärmer Verdampfer GQ10 (CM) Verdichter QN1 (EEV-H) Expansionsventil, Wärme QN2(20S) Vierwegeventil SONSTIGES Seriennummernschild Bezeichnungen gemäß Standard EN 81346-2. Angaben in Klammern gemäß Standard des Lieferanten. Kapitel 3 | Aufbau der Wärmepumpe NIBE AMS 20...
  • Seite 17: Stromkonsole

    Elektrische Komponenten AMS 20 (CH) Verdichtererwärmer (DH) Kondenswannenheizung Sicherung (FM01) Ventilatormotor (PWB1) Steuerplatine (TB) Anschlussklemme, Stromversorgung und Kom- munikation Bezeichnungen gemäß Standard EN 81346-2. Angaben in Klammern gemäß Standard des Lieferanten. NIBE AMS 20 Kapitel 3 | Aufbau der Wärmepumpe...
  • Seite 18: Fühlerpositionierung

    Außentemperatur GQ1 (FM01) Ventilator GQ10 (CM) Verdichter QN1 (EEV-H) Expansionsventil, Wärme QN2 (20S) Vierwegeventil Tho-D Heißgasfühler Tho-R Verdampferfühler, aus Bezeichnungen gemäß Standard EN 81346-2. Angaben in Klammern gemäß Standard des Lieferanten. Kapitel 3 | Aufbau der Wärmepumpe NIBE AMS 20...
  • Seite 19: Daten Für Fühler In Ams

    DATEN FÜR FÜHLER IN AMS 20-6 Tho-D Widerstand Resitans (kΩ) (kΩ) Temperatur Temperatur (°C) (°C) Tho-A, R Widerstand Resitans (kΩ) (kΩ) Temperatur Temperatur (°C) (°C) NIBE AMS 20 Kapitel 3 | Aufbau der Wärmepumpe...
  • Seite 20: Rohranschlüsse

    4 Rohranschlüsse HINWEIS! Zu Informationen: Siehe Abschnitt „Rohran- schlüsse“ im Installationshandbuch für HBS 20. Kapitel 4 | Rohranschlüsse NIBE AMS 20...
  • Seite 21: Elektrische Anschlüsse

    • Kabel sind so zu verlegen, dass sie nicht an Metallkan- Um Schäden an der Elektronik der Luft/Wasser- ten beschädigt oder von Abdeckungen eingeklemmt Wärmepumpe zu vermeiden, müssen Sie vor werden können. dem Start der Maschine Anschlüsse, Netzspannung und Phasenspannung überprü- fen. NIBE AMS 20 Kapitel 5 | Elektrische Anschlüsse...
  • Seite 22: Elektrische Komponenten

    Stromversorgungskabel *Stromwandler HBS 20 AMS 20 NIBE Inneneinheit * Nur bei Dreiphaseninstallation. Elektrische Komponenten Siehe Position der Komponenten in Abschnitt „Aufbau Wärmepumpe“, „Stromkonsole“. Erreichbarkeit, elektrischer Anschluss ABDECKUNGEN DEMONTIEREN Siehe Abschnitt „Abdeckungen demontieren“. Kapitel 5 | Elektrische Anschlüsse NIBE AMS 20...
  • Seite 23: Anschlüsse

    Anschlüsse HINWEIS! Um Störungen zu vermeiden, dürfen unge- schirmte Kommunikations- und bzw. oder Fühlerkabel für externe Schaltkontakte nicht näher als 20 cm an Starkstromsleitungen ver- legt werden. STROMANSCHLUSS AMS 20 Stromversorgung NIBE AMS 20 Kapitel 5 | Elektrische Anschlüsse...
  • Seite 24 Siehe Seite 31 für eine Liste mit Zube- hör, das mit AMS 20 eingesetzt werden kann. HINWEIS! Zu weiteren Informationen: Siehe Abschnitt „Elektrische Anschlüsse“ im Installationshand- buch für HBS 20. Kapitel 5 | Elektrische Anschlüsse NIBE AMS 20...
  • Seite 25: Inbetriebnahme Und Einstellung

    6 Inbetriebnahme und Einstellung HINWEIS! Zu Informationen: Siehe Abschnitt „Inbetrieb- nahme und Einstellung“ im Installationshand- buch für HBS 20. NIBE AMS 20 Kapitel 6 | Inbetriebnahme und Einstellung...
  • Seite 26: Steuerung - Wärmepumpe Eb101

    7 Steuerung – Wärmepumpe EB101 HINWEIS! Zu Informationen: Siehe Abschnitt „Steuerung – Wärmepumpe EB101“ im Installationshand- buch für HBS 20. Kapitel 7 | Steuerung – Wärmepumpe EB101 NIBE AMS 20...
  • Seite 27: Komfortstörung

    8 Komfortstörung HINWEIS! Zu weiteren Informationen: Siehe Abschnitt „Betriebsstörung“ im Installationshandbuch für HBS 20. NIBE AMS 20 Kapitel 8 | Komfortstörung...
  • Seite 28: Alarmliste

    • Bleibt der Fehler beim Kühlbe- trieb bestehen, kann die Kälte- mittelmenge unzureichend sein • Defekte Steuerplatine in AMS 20 Kommunikationsfehler Fehler bei Kommunikation mit • AMS 20 spannungslos Zubehörplatine • Fehler am Kommunikationska- Kapitel 9 | Alarmliste NIBE AMS 20...
  • Seite 29 Temperatur für BT28 (Tho-A) • Kalte Witterungsbedingungen unter dem eingestellten Wert, • Fühlerfehler der einen Betrieb zulässt Warme Außenluft Temperatur für BT28 (Tho-A) • Warme Witterungsbedingun- über dem eingestellten Wert, der einen Betrieb zulässt • Fühlerfehler NIBE AMS 20 Kapitel 9 | Alarmliste...
  • Seite 30 • Defekte Steuerplatine in AMS 20 • Fehler im Kältemittelkreis Inkompatible Außenluft- Wärmepumpe und Inneneinheit • Außen- und Inneneinheit wärmepumpe (VVM)/Regelgerät (SMO) arbei- (VVM)/Regelgerät (SMO) sind ten aufgrund technischer Para- nicht kompatibel. meter nicht korrekt zusammen. Kapitel 9 | Alarmliste NIBE AMS 20...
  • Seite 31: Zubehör

    10 Zubehör Ausführliche Informationen zum Zubehör und eine komplette Zubehörliste finden Sie hier: nibe.de. Nicht alle Zubehörkomponenten sind auf allen Märkten verfügbar. KÄLTEMITTELROHRSATZ 1/4/1/2 Zoll, 12 m, isoliert, für HBS 05-6, HBS 20-6 und AMS 10-6, AMS 20-6 Art.nr. 067 591...
  • Seite 32: Technische Daten

    11 Technische Daten Maße AMS 20-6 40º 40º Kapitel 11 | Technische Daten NIBE AMS 20...
  • Seite 33: Schalldruckpegel

    Schallleistungspegel, gemäß EN 12102 bei 7/35 °C (nominell)* Schalldruckpegel bei 2 m freier Aufstellung (nominell)* dB(A) Schalldruckpegel bei 6 m freier Aufstellung (nominell)* dB(A) 30,5 Schalldruckpegel bei 10 m freier Aufstellung (nominell)* dB(A) * Freier Bereich. NIBE AMS 20 Kapitel 11 | Technische Daten...
  • Seite 34: Technische Daten

    064 235 *Ist das Kältemittelrohr länger als 15 m, muss zusätzliches Kältemittel mit 0,02 kg/m aufgefüllt werden. Verwenden Sie das beiliegende Etikett, um die neue Kältemittelmenge an der Einheit kenntlich zu machen. Kapitel 11 | Technische Daten NIBE AMS 20...
  • Seite 35: Scop Und Pdesignh

    Skala für Systemeffizienzklasse Raumerwärmung A+++ - G. Die angegebene Effizienz für die Einheit berücksichtigt auch den Temperaturregler. Wenn die Einheit um einen externen Zusatzheizungskessel oder Solarwärme ergänzt wird, muss die Gesamteffizienz für die Einheit neu berechnet werden. NIBE AMS 20 Kapitel 11 | Technische Daten...
  • Seite 36: Arbeitsbereich

    COP AMS 20-6 Verdichterbetrieb – Kühlung 5,00 4,50 Temperatur Temperatur 4,00 (°C) (°C) 3,50 3,00 2,50 2,00 1,50 1,00 0,50 0,00 Utomhustemperatur 35°C (°C) 45°C 55°C Vorlauf Framledning Außenlufttemperatur Utomhustemperatur Rücklauf (°C) Returledning (°C) Kapitel 11 | Technische Daten NIBE AMS 20...
  • Seite 37: Energieverbrauchskennzeichnung

    Raumerwärmung, warmes Klima Die angegebene Effizienz für die Einheit berücksichtigt auch den Temperaturregler. Wenn die Einheit um einen externen Zusatzheizungskessel oder Solarwärme ergänzt wird, muss die Gesamteffizienz für die Einheit neu berechnet werden. NIBE AMS 20 Kapitel 11 | Technische Daten...
  • Seite 38: Technische Dokumentation

    Schallleistungspegel, Innen-/Außenbereich 35 / 54 Nennfluss Wärmeträger Jahresenergieverbrauch 3 250 Volumenstrom Wärmequellenmedium Flüssig- keit/Wasser- oder Wasser/Wasser-Wärmepum- Kontaktinformationen NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden Kapitel 11 | Technische Daten NIBE AMS 20...
  • Seite 39: Schaltplan

    Schaltplan AMS 20-6 NIBE AMS 20 Kapitel 11 | Technische Daten...
  • Seite 40 Beschreibung Magnetventil für Vierwegeventil Verdichtermotor CnA~Z Anschlussklemme Stromwandler Kondenswannenheizung Sicherung FM01 Ventilatormotor L/L1 Induktionsspule QN1 (EEV-H) Expansionsventil für Wärme (EEV-C) Expansionsventil für Kühlung Anschlussklemme BT28 (Tho-A) Außenfühler Tho-D Heißgasfühler Tho-R Fühler, Wärmetauscher Kapitel 11 | Technische Daten NIBE AMS 20...
  • Seite 41: Übersetzungstabelle

    Rücklauf, Temperaturfühler Supply line temp. Vorlauf, Temperaturfühler Supply voltage Strom-/Spannungsversorgung Temperature sensor, Hot gas Heißgasfühler Temperature sensor, Suction gas Sauggasfühler Two fan unit only Nur an Einheiten mit zwei Ventilatoren White Weiß NIBE AMS 20 Kapitel 11 | Technische Daten...
  • Seite 42: Sachregister

    Elektrische Komponenten AMS 20, 17 Kennzeichnung, 4 Komponentenverzeichnis AMS 20 (EZ101), 16 Kompatible Inneneinheiten (VVM) und Regelgeräte Position der Komponenten, Stromkonsole, 17 (SMO), 6 Position der Komponenten AMS 20, 15 Prüfliste: Kontrolle vor der Inbetriebnahme, 5 Regelgeräte, 8 Sachregister NIBE AMS 20...
  • Seite 43 Seriennummer, 4 Symbole, 4 Systemlösung, 4 Zubehör, 31 Zubehör anschließen, 24 NIBE AMS 20 Sachregister...
  • Seite 47: Kontaktinformationen

    SWITZERLAND NIBE Wärmetechnik c/o ait Schweiz Industriepark, CH-6246 Altishofen Tel. +41 (0)58 252 21 00 info@nibe.ch nibe.ch Weitere Informationen zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Sverige oder im Internet unter nibe.eu...
  • Seite 48 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Produktabbil- dungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Doku- mentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor. ©2020 NIBE ENERGY SYSTEMS...
