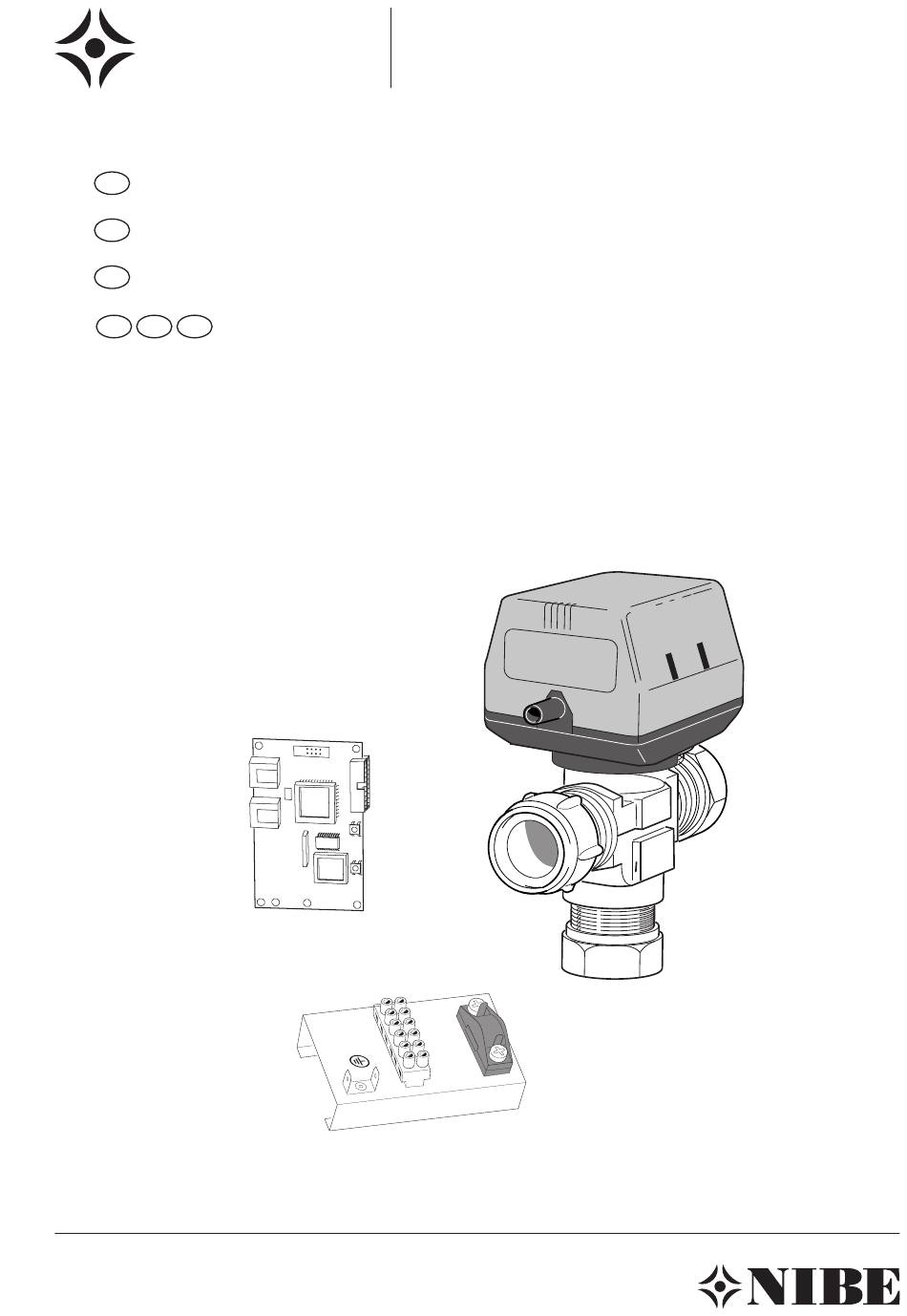

MONTAGEANLEITUNG POOL 20 Allgemeines Programmeinstellungen Das Zubehör POOL 20 ermöglicht eine Poolerwärmung mit Menü 8.1.1 Menütyp ■ VVM 240 und VVM 300. Durch Auswahl von „Service“ erhalten Sie Zugriff auf ■ alle Menüs. Menü 8.4.1 Poolsteuerung ■ POOL 20 umfasst folgende Komponenten Die Poolsteuerung wird durch folgende Auswahl akti...
Seite 12
Nähe von Verbinden Sie den grüngelben Erdungsleiter mit ■ Starkstromleitungen verlegt wer- einem Erdungskontakt (D) an der Abdeckung. den. Befestigen Sie die Kabel mit dem beiliegenden ■ Kabelbinder. Bild 1 Beiliegendes Blech mit Anschlussklemme POOL 20...
Seite 13
Aluminiumband angebracht. Anschließend ist er mit dem beiliegenden Isolierband zu umwickeln (Siehe Bild 4). Bild 3 Lösen Sie die CPUKarte und heben Sie sie an, indem Sie den Kopf des Montageturms an der jeweiligen Ecke zu sammendrücken. CPU-karte POOL 20...
Seite 14
Die tatsächliche Anlage muss ge- mäß den geltenden Normen gep- lant und montiert werden. Geräteliste Bezeichnung Spezifikation Fabrikat Anmerkung Pool Poolfühler NIBE Enthalten in Pool 20 Schmutzfilter, Pool Poolgivare Umwälzpumpe, Pool Plattenwärmeübertrager Außenfühler NIBE Enthalten in VVM 240/300 Wechselventil Ø 22 mm NIBE...
Seite 15
Elschema Wiring Diagram Elektrischer Schaltplan POOL 20...
Seite 16
Elschema / Wiring Diagram / Elektrischer Schaltplan VVM 240 POOL 20...
Seite 17
Elschema / Wiring Diagram / Elektrischer Schaltplan VVM 240 POOL 20...
Seite 18
Elschema / Wiring Diagram / Elektrischer Schaltplan VVM 300 POOL 20...
Seite 19
Elschema / Wiring Diagram / Elektrischer Schaltplan VVM 300 POOL 20...
