Inkoppling
Poolgivare ska anslutas på EBV­kortet på plint X1:16–17.
För att ansluta växelventil och ev yttre pool­cirkulations­
pump gör man enligt följande:
Bryt först eltillförseln före arbete inuti apparaten. Allt
■
arbete i starkströmskretsar skall göras under överinse­
ende av behörig elinstallatör.

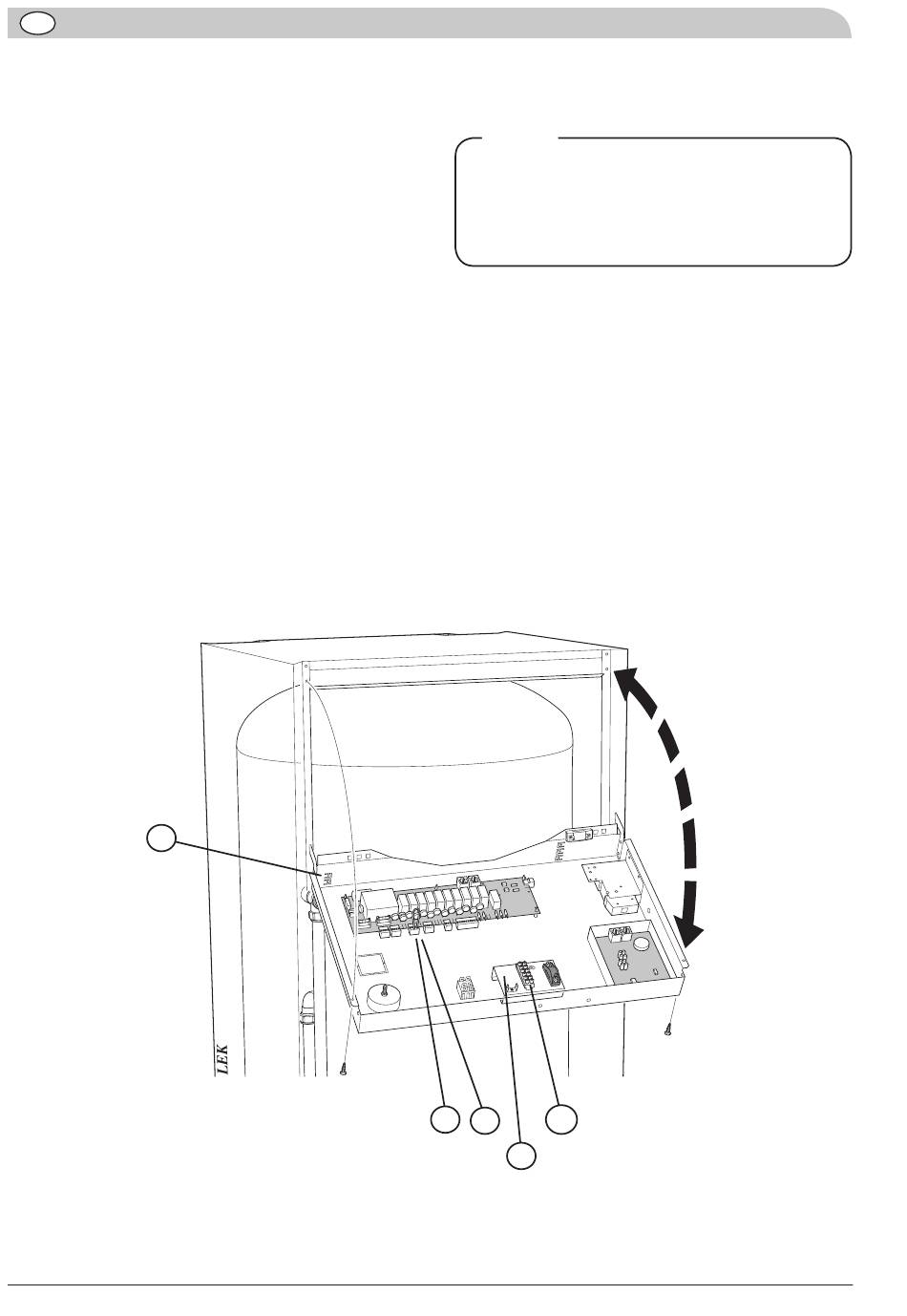

Placera plåten (A) med inkopplingsplinten på insidan
■
av locket till den övre elpanelen. Rengör med T­sprit
eller dyligt innan plåten fästs med den dubbelhäftande
tejpen.
Tag bort överkopplingskontakten (B) på reläkortet
■
pos 7–9.
Sätt dit den 6­poliga kontakten (C) på pos 6–11.
■
Anslut den grön­gula jordledaren till en jordningskon­
■
takt (D) i locket.
Fäst kablarna med medföljande buntband.
■
Växelventil ansluts på plint X13:1 (styrfas),
■
X13:2 (L), X13:3 (N)
Ev. yttre poolcirkulationspump ansluts på X13:4 (L),
■
X13:5 (N), X13:6 (PE)
Max. 1 A och 230V
Byt befintligt CPU­kort om så behövs (skall vara ver­
■
sion 1.11 eller högre).
D
2
OBS!
Givar- och kommunikationskablar
får ej förläggas i närheten av stark-
B
C
X13
A
Medföljande plåt med
kopplingsplint
POOL 20
strömsledning.
