DE
Anschluss
Der Poolfühler ist mit Anschlussklemme X1:16­17 auf der
EBV­Karte zu verbinden.
So schließen Sie ein Wechselventil und eine eventuelle ex­
terne Poolumwälzpumpe an:
Unterbrechen Sie vor der Ausführung der Arbeiten
die Stromzufuhr im Gerät. Sämtliche Arbeiten an
Starkstromkreisen müssen unter Aufsicht eines ausge­
bildeten Elektroinstallateurs erfolgen.

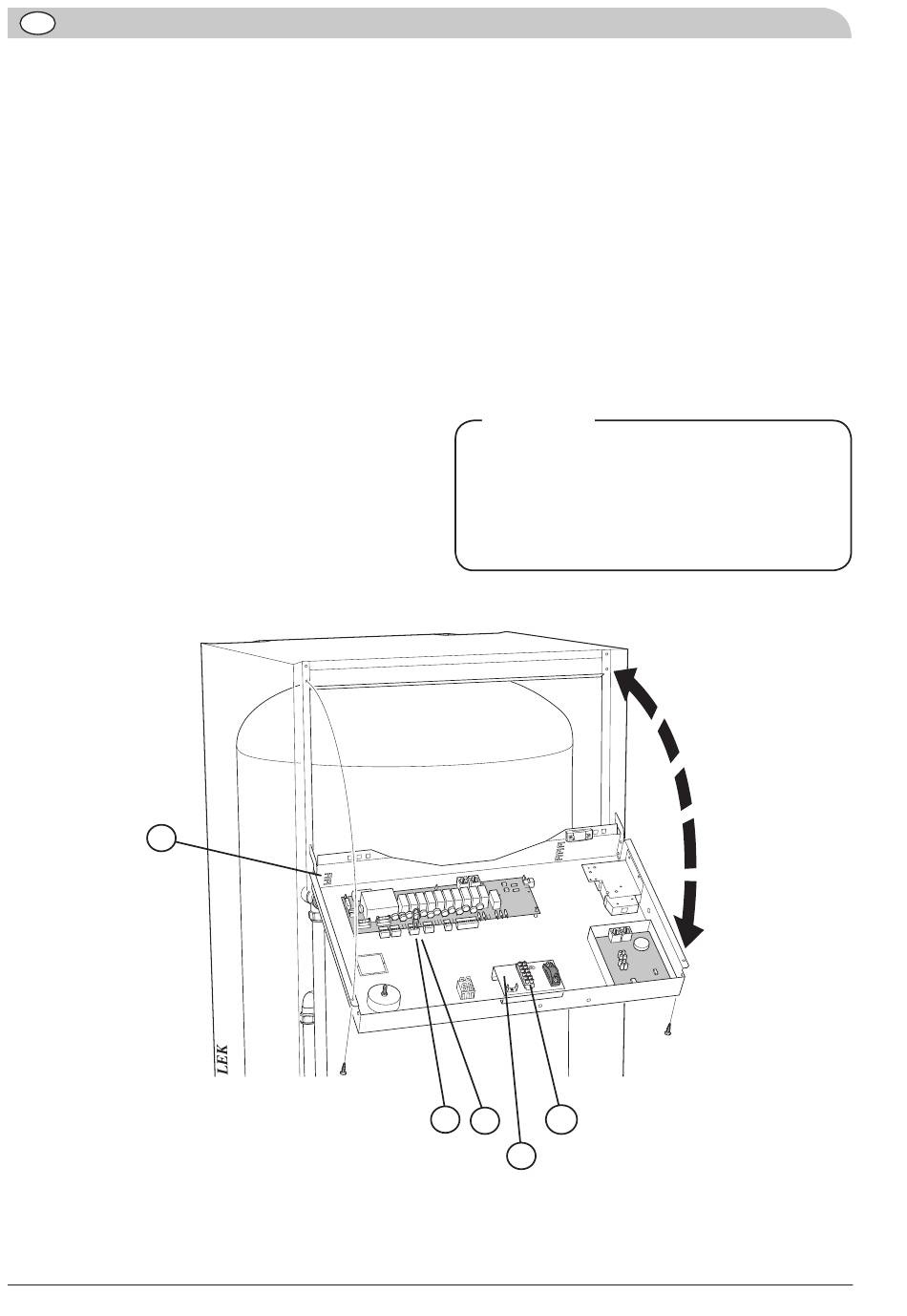

Platzieren Sie das Blech (A) mit der Anschlussklemme
auf der Innenseite der Abdeckung für die obere
Stromkonsole. Reinigen Sie das Blech mit Spiritus
o.s.ä., bevor Sie es mit dem doppelseitigen Klebeband
fixieren.
Entfernen Sie die Drahtbrücke (B) auf der Relaiskarte
an Pos. 7­9.
Bringen Sie den 6­poligen Kontakt (C)
an Pos. 6­11 an .
Verbinden Sie den grün­gelben Erdungsleiter mit
einem Erdungskontakt (D) an der Abdeckung.
Befestigen Sie die Kabel mit dem beiliegenden
Kabelbinder.
D
10
Bild 1
Das Wechselventil wird mit Anschlussklemme X13:1
(Steuerphase), X13:2 (L), X13:3 (N) verbunden.
Eine eventuelle externe Poolumwälzpumpe wird mit
X13:4 (L), X13:5 (N), X13:6 (PE) verbunden
(Siehe Bild 1).
Max. 1 A und 230 V
Ersetzen Sie bei Bedarf die vorhandene CPU­Karte
(Version 1.11 oder höher erforderlich). (Siehe Bild 2)
Hinweis:
Fühler- und Kommunikationskabel
dürfen nicht in der Nähe von
Starkstromleitungen verlegt wer-
B
C
X13
A
POOL 20
den.
Beiliegendes Blech mit
Anschlussklemme
