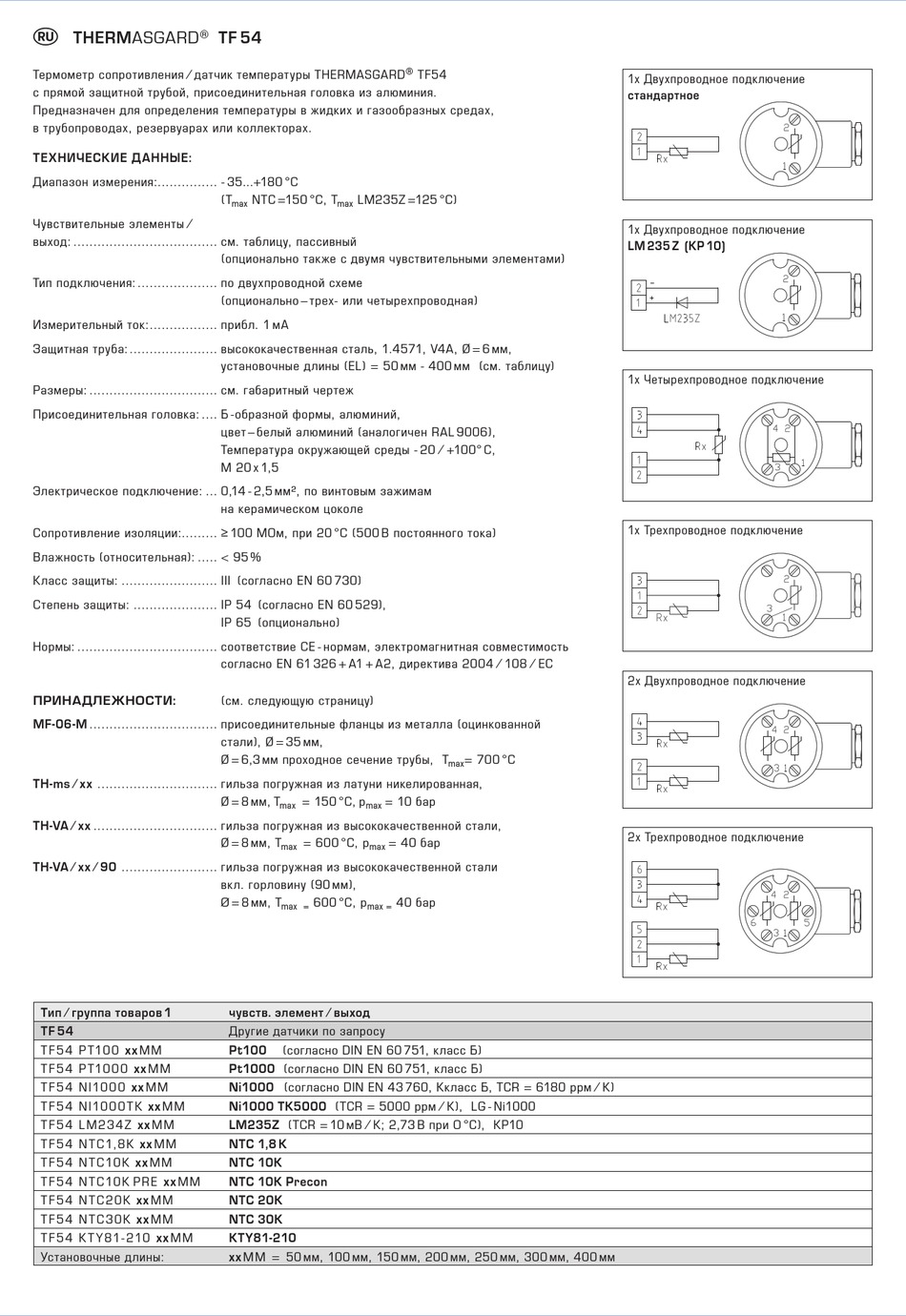

THERMASGARD ®
Термометр сопротивления ⁄ датчик температуры THERMASGARD
с прямой защитной трубой, присоединительная головка из алюминия.
Предназначен для определения температуры в жидких и газообразных средах,
в трубопроводах, резервуарах или коллекторах.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Диапазон измерения:............... - 35...+180 °C
Чувствительные элементы ⁄
выход: .................................... см. таблицу, пассивный
Тип подключения: .................... по двухпроводной схеме
Измерительный ток: ................. прибл. 1 мА
Защитная труба: ...................... высококачественная сталь, 1.4571, V4A, Ø = 6 мм,
Размеры: ................................ см. габаритный чертеж
Присоединительная головка: .... Б -образной формы, алюминий,
Электрическое подключение: ... 0,14 - 2,5 мм², по винтовым зажимам
Сопротивление изоляции:......... ≥ 100 МОм, при 20 °C (500 В постоянного тока)
Влажность (относительная): ..... < 95 %
Класс защиты: ........................ III (согласно EN 60 730)
Степень защиты: ..................... IP 54 (согласно EN 60 529),
Нормы: ................................... соответствие CE - нормам, электромагнитная совместимость
ПРИНАДЛЕЖНОСТИ:
MF-06-M ................................ присоединительные фланцы из металла (оцинкованной
TH-ms ⁄ xx .............................. гильза погружная из латуни никелированная,
TH-VA ⁄ xx ............................... гильза погружная из высококачественной стали,
TH-VA ⁄ xx ⁄ 90 ........................ гильза погружная из высококачественной стали
Тип ⁄ группа товаров 1
TF 54
T F 5 4 P T10 0 xx M M
T F 5 4 P T10 0 0 xx M M
T F 5 4 NI10 0 0 xx M M
T F 5 4 NI10 0 0 T K xx M M
T F 5 4 L M 2 3 4 Z xx M M
T F 5 4 N T C1,8 K xx M M
T F 5 4 N T C10 K xx M M
T F 5 4 N T C10 K P R E xx M M
T F 5 4 N T C 2 0 K xx M M
T F 5 4 N T C 3 0 K xx M M
T F 5 4 K T Y 81- 210 xx M M
Установочные длины:
TF 54
(T NTC =150 °C, T LМ235Z =125 °C)
max max
(опционально также с двумя чувствительными элементами)
(опционально – трех- или четырехпроводная)
установочные длины (EL) = 50 мм - 400 мм (см. таблицу)
цвет – белый алюминий (аналогичен RAL 9006),
Температура окружающей среды - 20 ⁄ +100° C,
М 20 x 1,5
на керамическом цоколе
IP 65 (опционально)
согласно EN 61 326 + A1 + A2, директива 2004 ⁄ 108 ⁄ EC
(см. следующую страницу)
стали), Ø = 35 мм,
Ø = 6,3 мм проходное сечение трубы, T
Ø = 8 мм, T = 150 °C, p = 10 бар
max max
Ø = 8 мм, T = 600 °C, p = 40 бар
max max
вкл. горловину (90 мм),
Ø = 8 мм, T 600 °C, p
max = max =
чувств. элемент ⁄ выход
Другие датчики по запросу
Pt100 (согласно DIN EN 60 751, класс Б)
Pt1000 (согласно DIN EN 60 751, класс Б)
Ni1000 (согласно DIN EN 43 760, Kкласс Б, TCR = 6180 ppм ⁄ K)
Ni1000 TK5000 (TCR = 5000 ppм ⁄ K), LG - Ni1000
LM235Z (TCR = 10 мВ ⁄ K; 2,73 В при O °C), KP10
NTC 1,8 K
NTC 10K
NTC 10K Precon
NTC 20K
NTC 30K
KTY81-210
xx M M = 50 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм, 400 мм
®
TF54
= 700 °C
max
40 бар
1x Двухпроводное подключение
стандартное
1x Двухпроводное подключение
LM 235 Z (KP 10)
1x Четырехпроводное подключение
1x Трехпроводное подключение
2x Двухпроводное подключение
2x Трехпроводное подключение
