Vérification de la mesure.
7. Noter la valeur mesurée.
8. Refaire une mesure après quelques instants.
9. Déplacer le piquet S vers H sur une distance égale à 10% de "a". Mesurer et noter le résultat.
10. A partir de sa position initiale, déplacer le piquet S vers E sur une distance égale à 10%
de "a". Mesurer et noter le résultat.
Si les 3 mesures sont du même ordre de grandeur, la mesure est correcte. Sinon, augmenter
"a" et recommencer toute l'opération.
Ne pas oublier de reconnecter la prise de terre après la mesure.
3.1.1. Mesure par la méthode " du triangle ".
Couper l'alimentation de l'installation et la déconnecter de la terre en ouvrant
la barrette de terre !
1. Relier la borne E à la terre à mesurer.
2. Vérifier que la barrette
3. Enfoncer le plus complètement possible dans le sol les piquets S et H, de façon à former
avec la prise de terre un triangle équilatéral E - S - H.
4. Appuyer sur le bouton-poussoir
4 n'est pas installée entre les bornes S et H.
11 jusqu'à stabilisation de l'aiguille du galvanomètre.
S'assurer qu'aucun des trois témoins ne
clignote, sinon vérifier le montage (voir § 3.3 :
SIGNALISATION
recommencer la mesure. Noter la valeur mesurée.
5. Déplacer le piquet S (sans déplacer H) de
façon à former un nouveau triangle E - S' - H.
6. Procéder à une nouvelle mesure et comparer
le résultat avec le précédent. S'ils sont proches,
à quelques % près, la mesure sera considérée
comme bonne. Dans le cas contraire, cela
signifie que le piquet S est dans une zone
d'influence.
considérablement le triangle et recommencer
la manipulation.

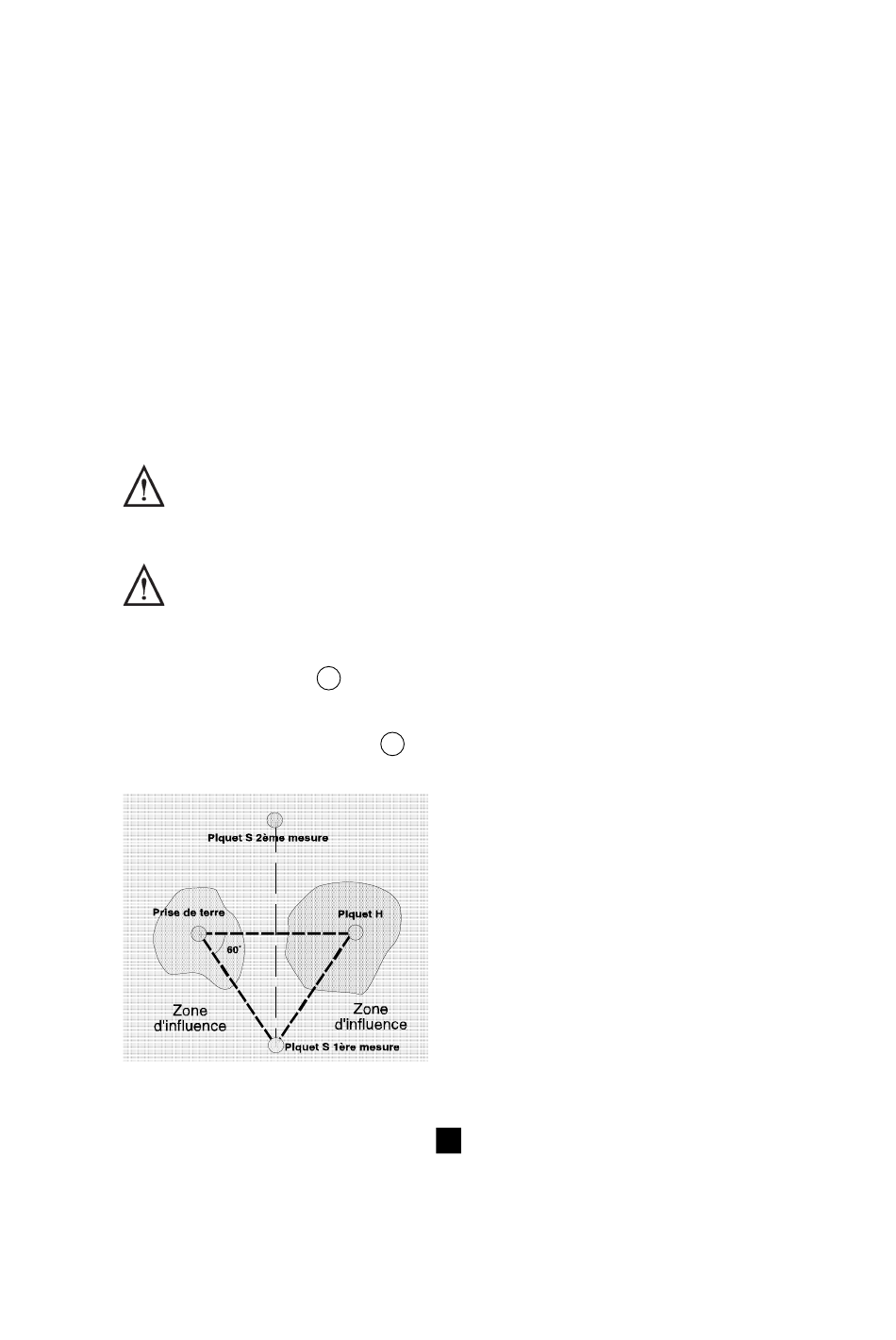

Mesure de résistance de terre par la méthode
du triangle
6
DE DEFAUTS)
Il faut alors agrandir
et
