ВЕРТОЛЕТ
Стабилизатор
Хвостовой винт
Полозья шасси
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Ручка «шаг-газ»
Переключатель
диапазонов (A, B, C)
Светодиодный
индикатор
«ПИТАНИЕ»
1. Вывинтите
винты
крепления
крышки
батарейного
отсека и
сдвиньте ее
вниз.
Внимание! Перед зарядкой и после каждого полета необходимо дать аккумулятору остыть приблизительно 10–15 минут. В противном случае он может быть поврежден.
Процесс зарядки необходимо постоянно контролировать.
1. Отключите вертолет и пульт дистанционного
управления.
2. Извлеките зарядный кабель из отсека
в нижней части пульта дистанционного
управления (рис. 1).
3. Осторожно вставьте штекер зарядного
кабеля в зарядное гнездо вертолета
(рис. 2). Штекер необходимо вставлять в
зарядное гнездо аккуратно — НЕ ПРИЛАГАЙТЕ
БОЛЬШИХ УСИЛИЙ! Если не вставить штекер
в зарядное гнездо правильно, возможно
повреждение вертолета и существует
риск получения травмы в определенных
обстоятельствах.
4. Установите выключатель питания на пульте
дистанционного управления в положение
«ВКЛ.» (ON) (зарядка) (рис. 3).
5. Загорятся красный светодиодный индикатор
«Питание» и зеленый светодиодный
индикатор состояния зарядки (рис. 4).
6. Зеленый светодиодный индикатор загрузки
гаснет, сигнализируя о ее завершении.
7. По завершении процесса зарядки установите
выключатель питания в положение «ВЫКЛ.»
(OFF) и отсоедините зарядный кабель от
вертолета.
30

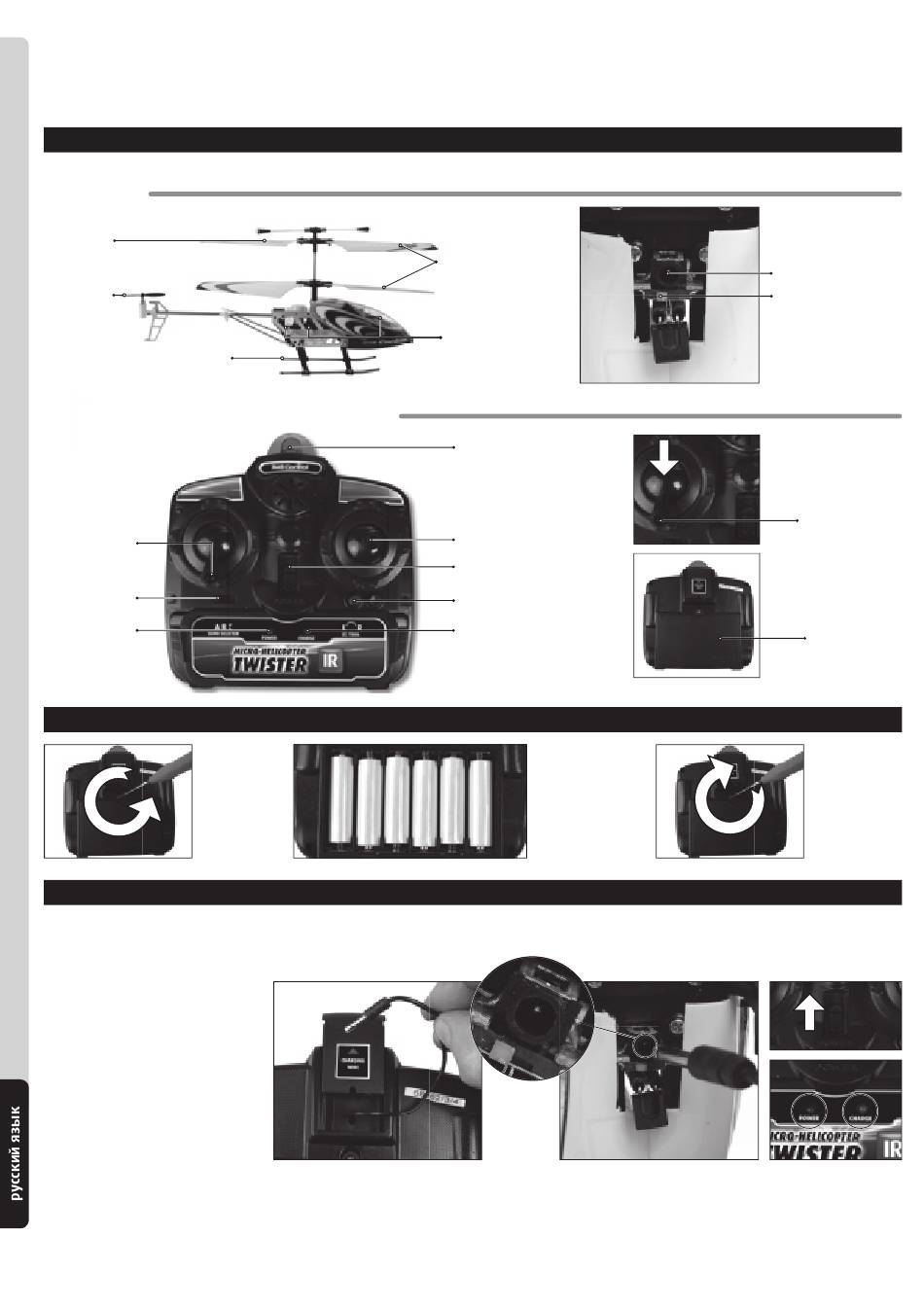

Вертолет и пульт дистанционного управления
Лопасти винтов
противоположного
вращения
Установка батареек
Зарядка аккумулятора вертолета
После 30-минутной зарядки вертолет может
летать приблизительно 8 минут.
Светодиодные
навигационные
огни
Инфракрасный
передатчик
Ручка продольно-поперечного
управления
полет вперед/назад
полет влево/вправо
Выключатель
питания и зарядки
Триммер курса
Светодиодный индикатор
состояния зарядки
2. Вложите шесть
1,5-вольтных
батареек размера
AA, соблюдая
указанную на
крышке батарейного
отсека полярность.
рис. 1
Зарядное гнездо
Выключатель питания
Начальное положение
Внимание! Перед
включением пульта
дистанционного
управления данная
ручка должна быть
обращена вниз.
Крышка
батарейного отсека
3. Сдвиньте
крышку
батарейного
отсека вверх и
прикрутите ее.
рис. 3
рис. 4
рис. 2
