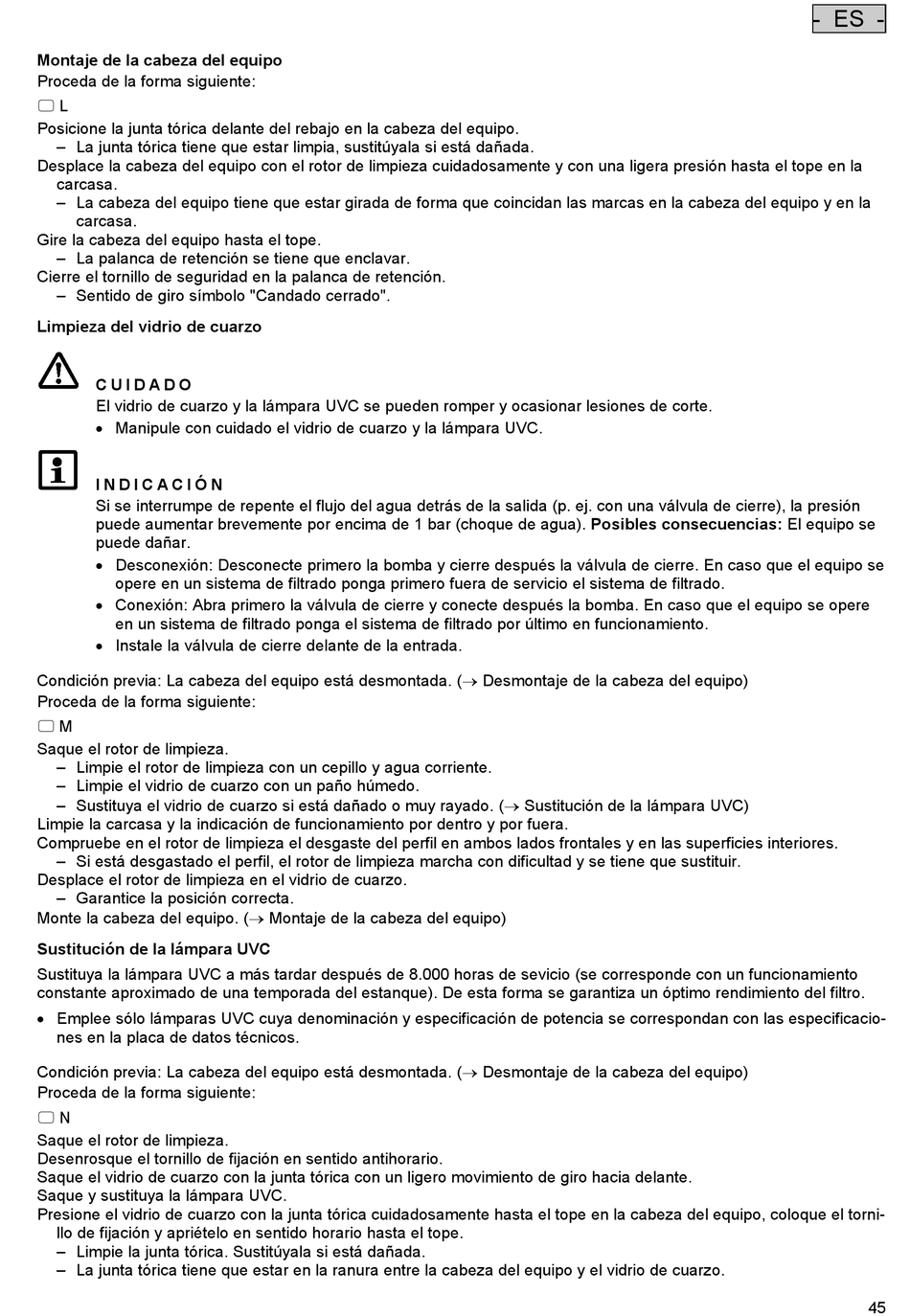

Oase Bitron C UVC Gebrauchsanleitung Seite 45

Montaje de la cabeza del equipo
Proceda de la forma siguiente:
 L
Posicione la junta tórica delante del rebajo en la cabeza del equipo.
– La junta tórica tiene que estar limpia, sustitúyala si está dañada.
Desplace la cabeza del equipo con el rotor de limpieza cuidadosamente y con una ligera presión hasta el tope en la
carcasa.
– La cabeza del equipo tiene que estar girada de forma que coincidan las marcas en la cabeza del equipo y en la
carcasa.
Gire la cabeza del equipo hasta el tope.
– La palanca de retención se tiene que enclavar.
Cierre el tornillo de seguridad en la palanca de retención.
– Sentido de giro símbolo "Candado cerrado".
Limpieza del vidrio de cuarzo
C U I D A D O
El vidrio de cuarzo y la lámpara UVC se pueden romper y ocasionar lesiones de corte.
• Manipule con cuidado el vidrio de cuarzo y la lámpara UVC.
I N D I C A C I Ó N
Si se interrumpe de repente el flujo del agua detrás de la salida (p. ej. con una válvula de cierre), la presión
puede aumentar brevemente por encima de 1 bar (choque de agua). Posibles consecuencias: El equipo se
puede dañar.
• Desconexión: Desconecte primero la bomba y cierre después la válvula de cierre. En caso que el equipo se
opere en un sistema de filtrado ponga primero fuera de servicio el sistema de filtrado.
• Conexión: Abra primero la válvula de cierre y conecte después la bomba. En caso que el equipo se opere
en un sistema de filtrado ponga el sistema de filtrado por último en funcionamiento.
• Instale la válvula de cierre delante de la entrada.
Condición previa: La cabeza del equipo está desmontada. (→ Desmontaje de la cabeza del equipo)
Proceda de la forma siguiente:
 M
Saque el rotor de limpieza.
– Limpie el rotor de limpieza con un cepillo y agua corriente.
– Limpie el vidrio de cuarzo con un paño húmedo.
– Sustituya el vidrio de cuarzo si está dañado o muy rayado. (→ Sustitución de la lámpara UVC)
Limpie la carcasa y la indicación de funcionamiento por dentro y por fuera.
Compruebe en el rotor de limpieza el desgaste del perfil en ambos lados frontales y en las superficies interiores.
– Si está desgastado el perfil, el rotor de limpieza marcha con dificultad y se tiene que sustituir.
Desplace el rotor de limpieza en el vidrio de cuarzo.
– Garantice la posición correcta.
Monte la cabeza del equipo. (→ Montaje de la cabeza del equipo)
Sustitución de la lámpara UVC
Sustituya la lámpara UVC a más tardar después de 8.000 horas de sevicio (se corresponde con un funcionamiento
constante aproximado de una temporada del estanque). De esta forma se garantiza un óptimo rendimiento del filtro.
• Emplee sólo lámparas UVC cuya denominación y especificación de potencia se correspondan con las especificacio-
nes en la placa de datos técnicos.
Condición previa: La cabeza del equipo está desmontada. (→ Desmontaje de la cabeza del equipo)
Proceda de la forma siguiente:
 N
Saque el rotor de limpieza.
Desenrosque el tornillo de fijación en sentido antihorario.
Saque el vidrio de cuarzo con la junta tórica con un ligero movimiento de giro hacia delante.
Saque y sustituya la lámpara UVC.
Presione el vidrio de cuarzo con la junta tórica cuidadosamente hasta el tope en la cabeza del equipo, coloque el torni-
llo de fijación y apriételo en sentido horario hasta el tope.
– Limpie la junta tórica. Sustitúyala si está dañada.
– La junta tórica tiene que estar en la ranura entre la cabeza del equipo y el vidrio de cuarzo.
- ES -
45
