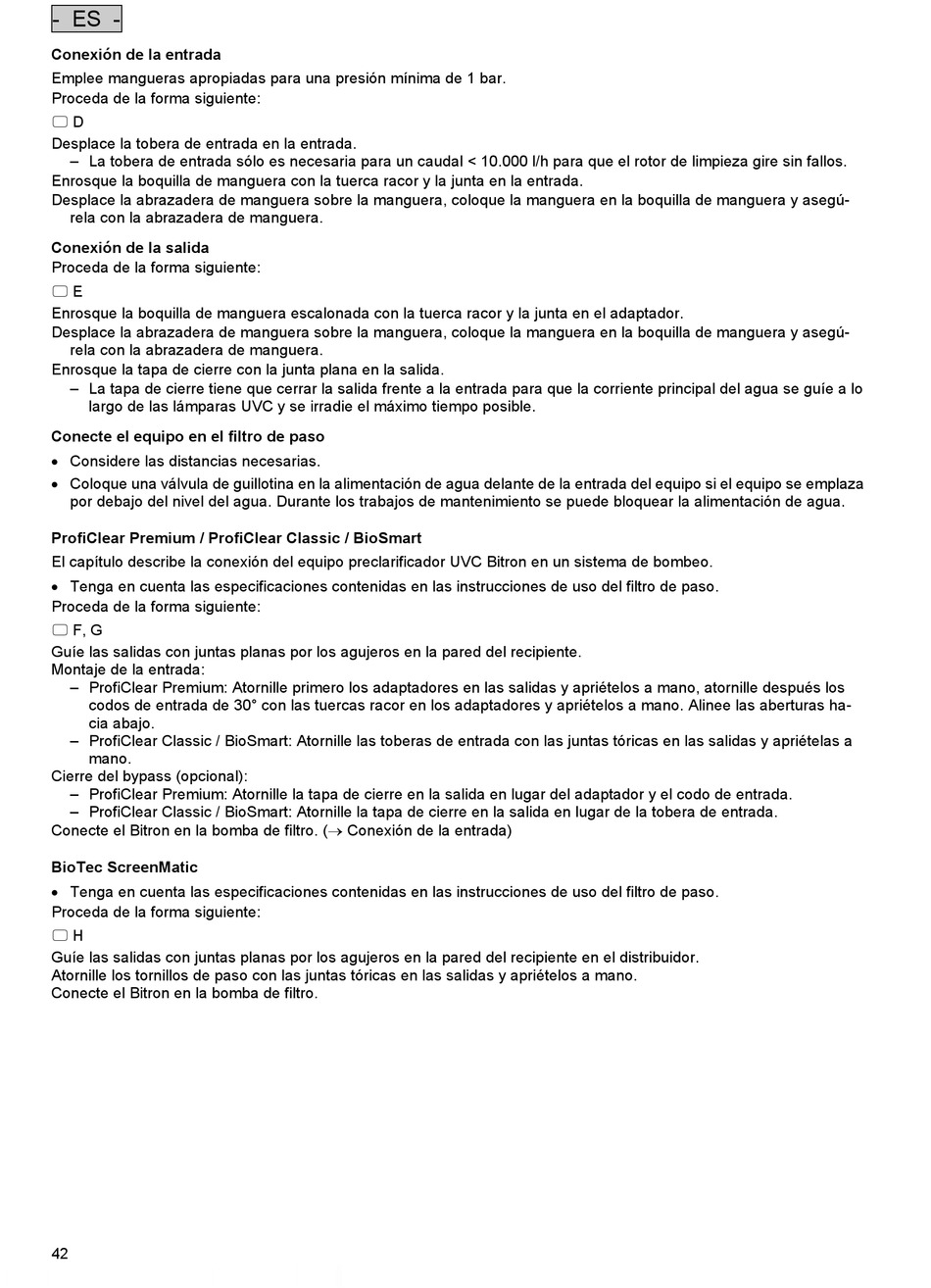

- ES -
Conexión de la entrada
Emplee mangueras apropiadas para una presión mínima de 1 bar.
Proceda de la forma siguiente:
 D
Desplace la tobera de entrada en la entrada.
– La tobera de entrada sólo es necesaria para un caudal < 10.000 l/h para que el rotor de limpieza gire sin fallos.
Enrosque la boquilla de manguera con la tuerca racor y la junta en la entrada.
Desplace la abrazadera de manguera sobre la manguera, coloque la manguera en la boquilla de manguera y asegú-
rela con la abrazadera de manguera.
Conexión de la salida
Proceda de la forma siguiente:
 E
Enrosque la boquilla de manguera escalonada con la tuerca racor y la junta en el adaptador.
Desplace la abrazadera de manguera sobre la manguera, coloque la manguera en la boquilla de manguera y asegú-
rela con la abrazadera de manguera.
Enrosque la tapa de cierre con la junta plana en la salida.
– La tapa de cierre tiene que cerrar la salida frente a la entrada para que la corriente principal del agua se guíe a lo
largo de las lámparas UVC y se irradie el máximo tiempo posible.
Conecte el equipo en el filtro de paso
• Considere las distancias necesarias.
• Coloque una válvula de guillotina en la alimentación de agua delante de la entrada del equipo si el equipo se emplaza
por debajo del nivel del agua. Durante los trabajos de mantenimiento se puede bloquear la alimentación de agua.
ProfiClear Premium / ProfiClear Classic / BioSmart
El capítulo describe la conexión del equipo preclarificador UVC Bitron en un sistema de bombeo.
• Tenga en cuenta las especificaciones contenidas en las instrucciones de uso del filtro de paso.
Proceda de la forma siguiente:
 F, G
Guíe las salidas con juntas planas por los agujeros en la pared del recipiente.
Montaje de la entrada:
– ProfiClear Premium: Atornille primero los adaptadores en las salidas y apriételos a mano, atornille después los
codos de entrada de 30° con las tuercas racor en los adaptadores y apriételos a mano. Alinee las aberturas ha-
cia abajo.
– ProfiClear Classic / BioSmart: Atornille las toberas de entrada con las juntas tóricas en las salidas y apriételas a
mano.
Cierre del bypass (opcional):
– ProfiClear Premium: Atornille la tapa de cierre en la salida en lugar del adaptador y el codo de entrada.
– ProfiClear Classic / BioSmart: Atornille la tapa de cierre en la salida en lugar de la tobera de entrada.
Conecte el Bitron en la bomba de filtro. (→ Conexión de la entrada)
BioTec ScreenMatic
• Tenga en cuenta las especificaciones contenidas en las instrucciones de uso del filtro de paso.
Proceda de la forma siguiente:
 H
Guíe las salidas con juntas planas por los agujeros en la pared del recipiente en el distribuidor.
Atornille los tornillos de paso con las juntas tóricas en las salidas y apriételos a mano.
Conecte el Bitron en la bomba de filtro.
42
