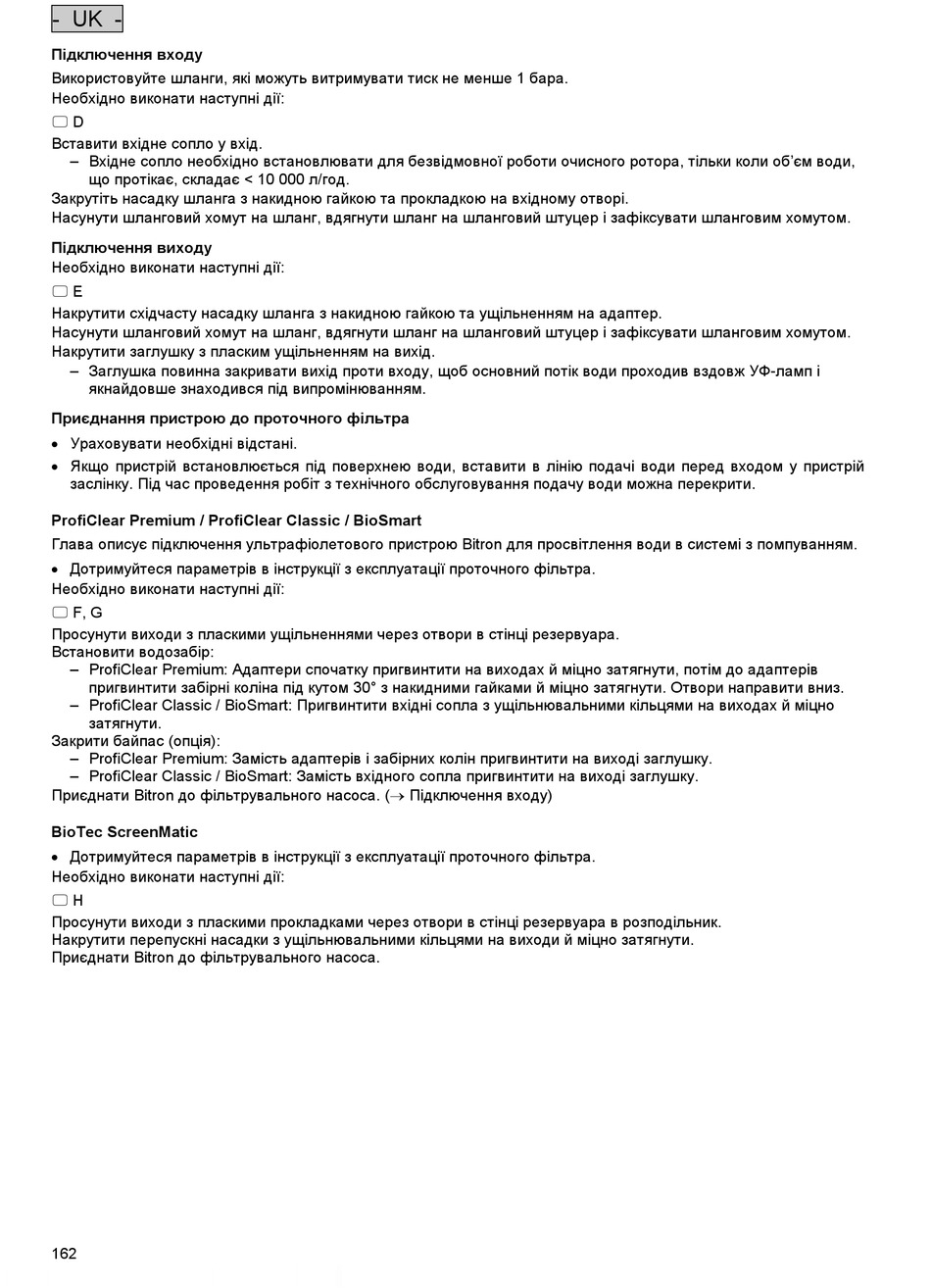

Oase Bitron C UVC Gebrauchsanleitung Seite 162

- UK -
Підключення входу
Використовуйте шланги, які можуть витримувати тиск не менше 1 бара.
Необхідно виконати наступні дії:
 D
Вставити вхідне сопло у вхід.
– Вхідне сопло необхідно встановлювати для безвідмовної роботи очисного ротора, тільки коли об'єм води,
що протікає, складає < 10 000 л/год.
Закрутіть насадку шланга з накидною гайкою та прокладкою на вхідному отворі.
Насунути шланговий хомут на шланг, вдягнути шланг на шланговий штуцер і зафіксувати шланговим хомутом.
Підключення виходу
Необхідно виконати наступні дії:
 E
Накрутити східчасту насадку шланга з накидною гайкою та ущільненням на адаптер.
Насунути шланговий хомут на шланг, вдягнути шланг на шланговий штуцер і зафіксувати шланговим хомутом.
Накрутити заглушку з пласким ущільненням на вихід.
– Заглушка повинна закривати вихід проти входу, щоб основний потік води проходив вздовж УФ-ламп і
якнайдовше знаходився під випромінюванням.
Приєднання пристрою до проточного фільтра
• Ураховувати необхідні відстані.
• Якщо пристрій встановлюється під поверхнею води, вставити в лінію подачі води перед входом у пристрій
заслінку. Під час проведення робіт з технічного обслуговування подачу води можна перекрити.
ProfiClear Premium / ProfiClear Classic / BioSmart
Глава описує підключення ультрафіолетового пристрою Bitron для просвітлення води в системі з помпуванням.
• Дотримуйтеся параметрів в інструкції з експлуатації проточного фільтра.
Необхідно виконати наступні дії:
 F, G
Просунути виходи з пласкими ущільненнями через отвори в стінці резервуара.
Встановити водозабір:
– ProfiClear Premium: Адаптери спочатку пригвинтити на виходах й міцно затягнути, потім до адаптерів
пригвинтити забірні коліна під кутом 30° з накидними гайками й міцно затягнути. Отвори направити вниз.
– ProfiClear Classic / BioSmart: Пригвинтити вхідні сопла з ущільнювальними кільцями на виходах й міцно
затягнути.
Закрити байпас (опція):
– ProfiClear Premium: Замість адаптерів і забірних колін пригвинтити на виході заглушку.
– ProfiClear Classic / BioSmart: Замість вхідного сопла пригвинтити на виході заглушку.
Приєднати Bitron до фільтрувального насоса. (→ Підключення входу)
BioTec ScreenMatic
• Дотримуйтеся параметрів в інструкції з експлуатації проточного фільтра.
Необхідно виконати наступні дії:
 H
Просунути виходи з пласкими прокладками через отвори в стінці резервуара в розподільник.
Накрутити перепускні насадки з ущільнювальними кільцями на виходи й міцно затягнути.
Приєднати Bitron до фільтрувального насоса.
162
