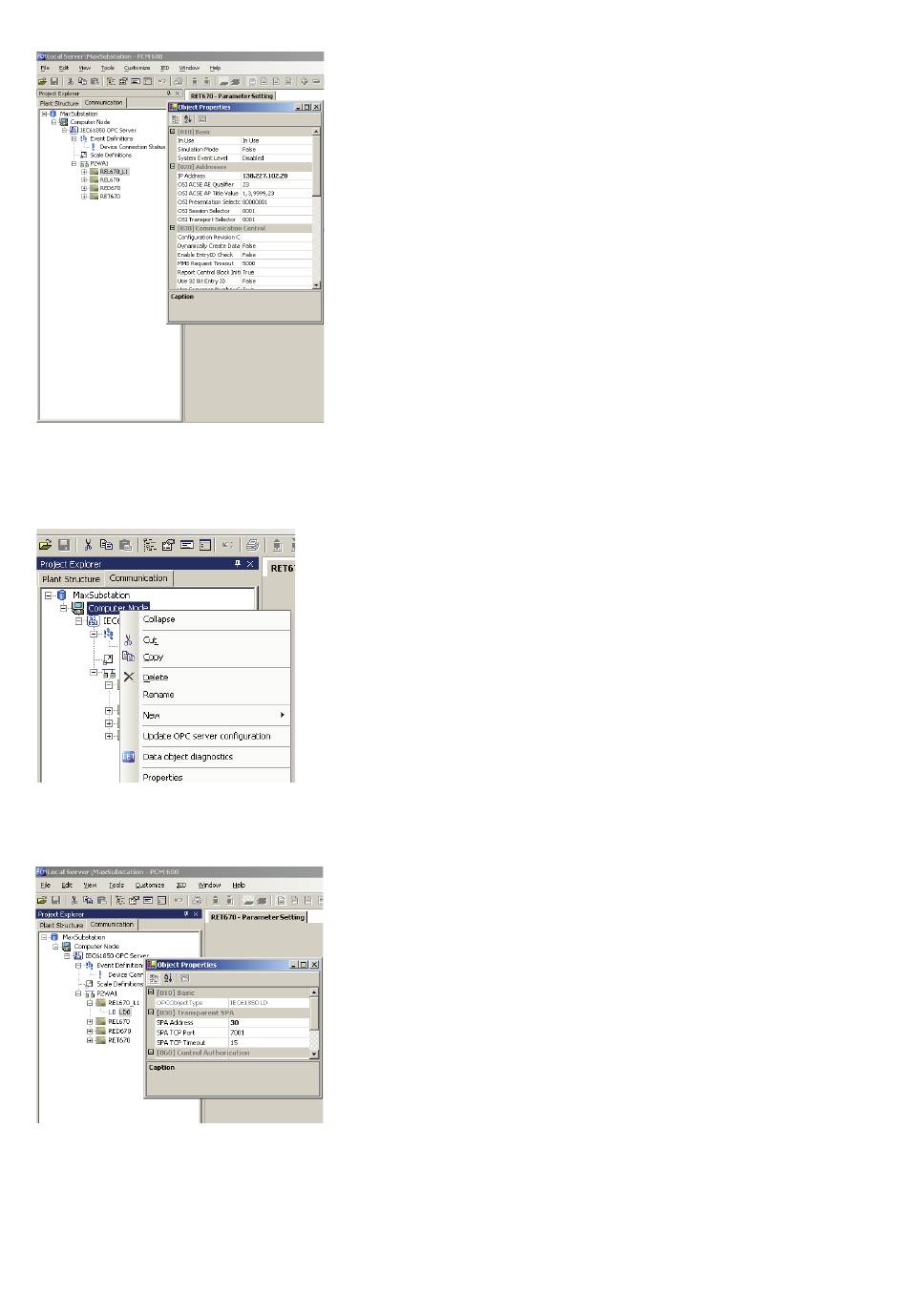

Bild 6: IP-Einstellung.
Bild 7: OPC-Serverkonfiguration.
Bild 8: SPA-Adresse.
1MRK 500 080-UEN rev. -
Konfigurierung der IED 670-Funktionen
Inbetriebnahme
Die PCM 600-Toolbox wird zur Konfiguration von Schutz-IEDs in der IED
670-Serie verwendet. Das Tool beinhaltet einen Projektmanager und Tools für
alle erforderlichen Aufgaben. Installieren Sie zuerst die PCM 600 und anschlie-
ßend die IED-Connectivity-Packages auf Ihrem Computer. Starten Sie die PCM
600 und legen Sie ein neues Projekt an.
Systemanforderungen:
•
Betriebssystem: Windows 2000 SP4 / XP SP2
Hardwareanforderungen, mindestens/empfohlen:
•
Physikalischer RAM-Speicher: 512 MB / 1 GB
•
Freier Festplattenplatz: 500 MB / 1 GB
•
Prozessor: Pentium 900 MHz / Pentium 2 GHz
Um mit der Installation der PCM 600 zu beginnen, legen Sie die Installations-
CD in das CD-Laufwerk ein.. Falls die Installation nicht automatisch startet,
führen Sie die Datei setup.exe im Hauptverzeichnis der Installations-CD aus.
Sobald die Installation beginnt, wählen Sie die Software aus, die Sie installieren
möchten, und folgen den Anweisungen, um die Installation abzuschließen.
Hinweis! Falls Microsoft SQL Server Desktop Engine noch nicht installiert ist,
wird die Engine bei der Installation der PCM 600 installiert. Die Installation
von PCM 600 kann nur separat durchgeführt werden.
Nach Abschluss der Installation starten Sie den Connectivity Package Manager
vom Desktop, um die installierten Connectivity-Pakete für PCM 600 zu
aktivieren.
Voraussetzungen:
•
Um die PCM 600 verwenden zu können, muss mindestens ein
Communication-Connectivity-Paket und ein IED-Connectivity-Paket
installiert und für die Verwendung mit PCM 600 ausgewählt sein.
Die IED-Connectivity-Pakete werden zusammen mit den IEDs geliefert.
Starten Sie die PCM 600 vom Desktop und erstellen Sie ein neues Projekt.
Für das neue Projekt wird die Systemstruktur mit Stationen, Spannungsebenen,
Feldern und IEDs in Plant Structure aufgebaut. Klicken Sie rechts mit der Maus
oder wählen Sie die Anlagenstrukturkomponenten im Menü aus.
Einrichten der Kommunikation
Zum Kommunizieren mit dem IED ist der folgende Setup unter Communica-
tion Structure und/oder Properties für ein IED erforderlich.
•
Auf dem PC muss die TCP/IP-Adresse eingestellt sein. Ist auf dem Computer DHCP
eingestellt ist, funktioniert die Verbindung nicht. Den PC manuell mit Werten
ähnlich den im HMI Baum eingestellten Werten unter General Settings/
Communication/Network Interface/Ethernet einrichten. Hinweis! Sie benötigen
Administratorrechte zum Aufbau der Kommunikation.
•
Die IP-Adresse wird unter Communication structure (Rechtsklicken auf den Reiter
Plant structure) definiert. Das IED auswählen und die IP-Adresse unter Properties
wie in Abbildung 6 definieren.
•
Die SPA-Adresse für das IED unter Communication structure definieren. IED und
LDO öffnen und Adresse als 30 eintragen. Siehe Abbildung 8.
