Vorbereitung / Preparation
3
Vorbereitung
3.1

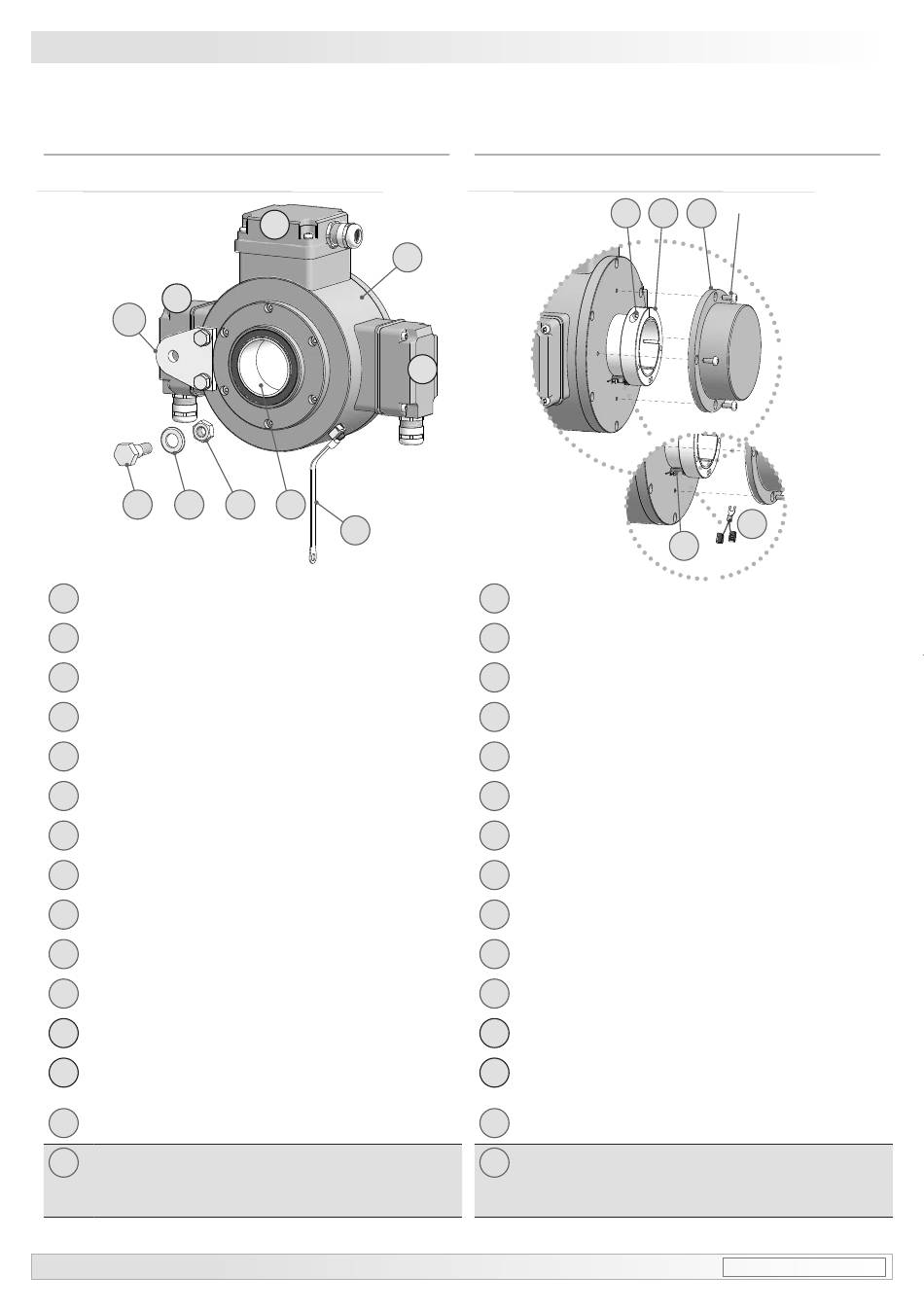

Lieferumfang
13
7
8
9
Gehäuse
1
Durchgehende Hohlwelle
2
Klemmring
3
Klemmringschraube M4x16 mm, ISO 4762
4
Abdeckhaube
5
Torxschraube M4x10 mm
6
Stütze für Drehmomentstütze
7
Sechskantschraube ø12 mm auf M10x35 mm
8
Scheibe A13, ISO 7090
9
Selbstsichernde Mutter M10, ISO 10511
10
Erdungsband, Länge ~230 mm
11
Klemmenkasten DSL, siehe Abschnitt 3.2.
12
Klemmenkasten HOG 16 M,
13
siehe Abschnitt 3.2.
Bürstenhalterung
14
4x Kohlebürste, auch als Zubehör erhältlich:
15
Bestellnummer 11058001 für 1 Stück,
siehe Abschnitt 7.
5
12
1
10
2
11
3
Preparation
3.1
Scope of delivery
13
Housing
1
Through hollow shaft
2
Clamping ring
3
Clamping ring screw M4x16 mm, ISO 4762
4
Cover
5
Torx screw M4x10 mm
6
Brace for torque arm
7
Hexagon screw ø12 mm to M10x35 mm
8
Washer A13, ISO 7090
9
Self-locking nut M10, ISO 10511
10
Earthing strap, length ~230 mm
11
Terminal box DSL, see section 3.2.
12
Terminal box HOG 16 M,
13
see section 3.2.
Brush holder
14
4x carbon brush, also available as accessory:
15
Order number 11058001 for 1 piece,
see section 7.
Baumer_HOG16M-DSL_II_DE-EN (18A1)
4
3
5
1)
15
1)
14
MB163 - 11055776
