Dados Técnicos; Fonte De Alimentação - Bosch KTS 3a Series Originalbetriebsanleitung

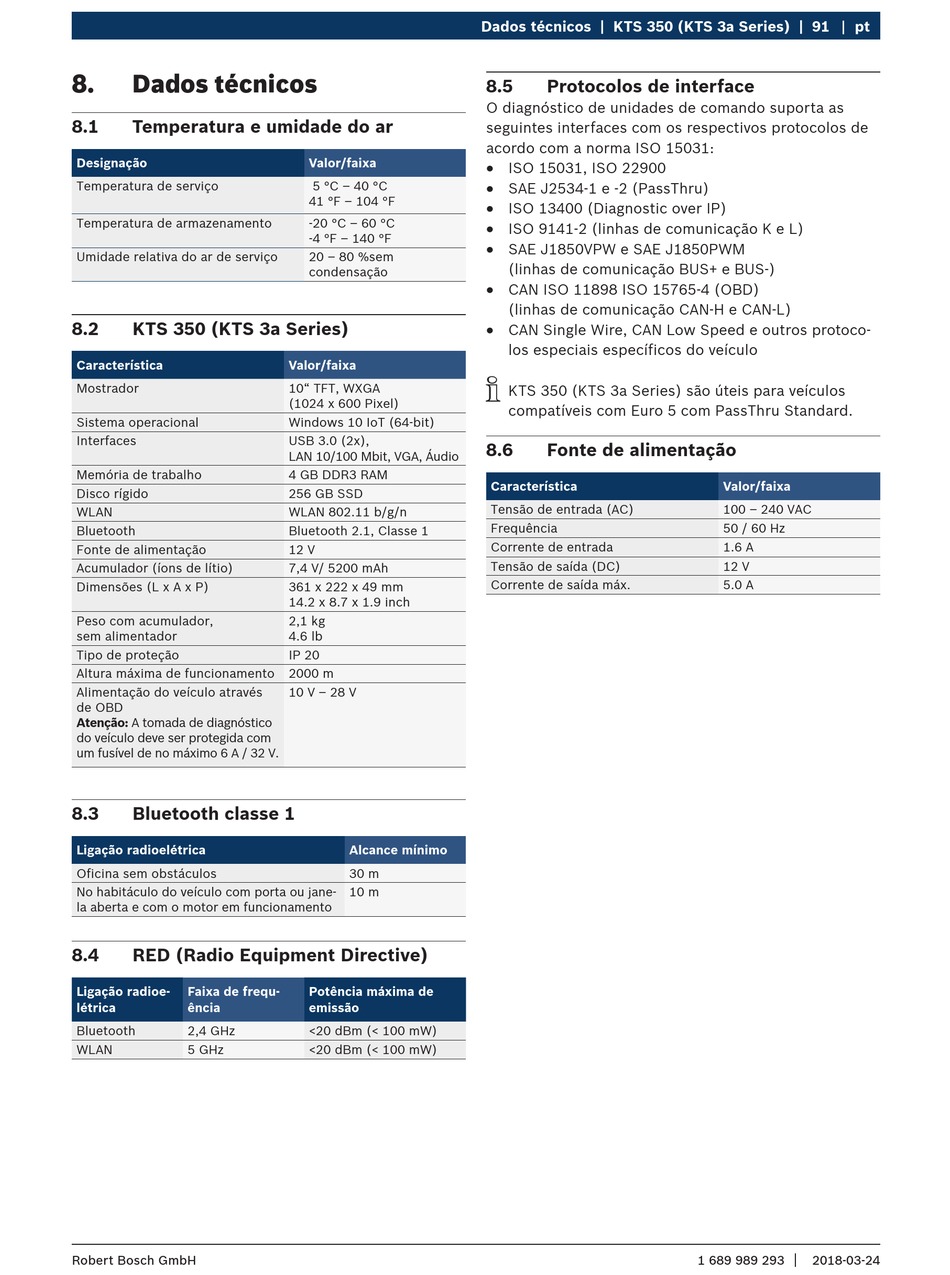

8. Dados técnicos
8.1 Temperatura e umidade do ar
Designação
Temperatura de serviço
Temperatura de armazenamento
Umidade relativa do ar de serviço
8.2 KTS 350 (KTS 3a Series)
Característica
Mostrador
Sistema operacional
Interfaces
Memória de trabalho
Disco rígido
WLAN
Bluetooth
Fonte de alimentação
Acumulador (íons de lítio)
Dimensões (L x A x P)
Peso com acumulador,
sem alimentador
Tipo de proteção
Altura máxima de funcionamento
Alimentação do veículo através
de OBD
Atenção: A tomada de diagnóstico
do veículo deve ser protegida com
um fusível de no máximo 6 A / 32 V.
8.3 Bluetooth classe 1
Ligação radioelétrica
Oficina sem obstáculos
No habitáculo do veículo com porta ou jane-
la aberta e com o motor em funcionamento
8.4 RED (Radio Equipment Directive)
Ligação radioe- Faixa de frequ-
létrica ência
Bluetooth 2,4 GHz
WLAN 5 GHz
Robert Bosch GmbH
Valor/faixa
5 °C – 40 °C
41 °F – 104 °F
-20 °C – 60 °C
-4 °F – 140 °F
20 – 80 %sem
condensação
Valor/faixa
10" TFT, WXGA
(1024 x 600 Pixel)
Windows 10 IoT (64-bit)
USB 3.0 (2x),
LAN 10/100 Mbit, VGA, Áudio
4 GB DDR3 RAM
256 GB SSD
WLAN 802.11 b/g/n
Bluetooth 2.1, Classe 1
12 V
7,4 V/ 5200 mAh
361 x 222 x 49 mm
14.2 x 8.7 x 1.9 inch
2,1 kg
4.6 lb
IP 20
2000 m
10 V – 28 V
Alcance mínimo
30 m
10 m
Potência máxima de
emissão
<20 dBm (< 100 mW)
<20 dBm (< 100 mW)
Dados técnicos | KTS 350 (KTS 3a Series) | 91
8.5 Protocolos de interface
O diagnóstico de unidades de comando suporta as
seguintes interfaces com os respectivos protocolos de
acordo com a norma ISO 15031:
R
ISO 15031, ISO 22900
R
SAE J2534-1 e -2 (PassThru)
R
ISO 13400 (Diagnostic over IP)
R
ISO 9141-2 (linhas de comunicação K e L)
R
SAE J1850VPW e SAE J1850PWM
(linhas de comunicação BUS+ e BUS-)
R
CAN ISO 11898 ISO 15765-4 (OBD)
(linhas de comunicação CAN-H e CAN-L)
R
CAN Single Wire, CAN Low Speed e outros protoco-
los especiais específicos do veículo
i
KTS 350 (KTS 3a Series) são úteis para veículos
compatíveis com Euro 5 com PassThru Standard.
8.6 Fonte de alimentação
Característica
Tensão de entrada (AC)
Frequência
Corrente de entrada
Tensão de saída (DC)
Corrente de saída máx.
pt
Valor/faixa
100 – 240 VAC
50 / 60 Hz
1.6 A
12 V
5.0 A
|
1 689 989 293 2018-03-24
