4.2.2
4.2.3
4.3 Vidange du système
solaire
Manuel d'Installation, Mode d'emploi,

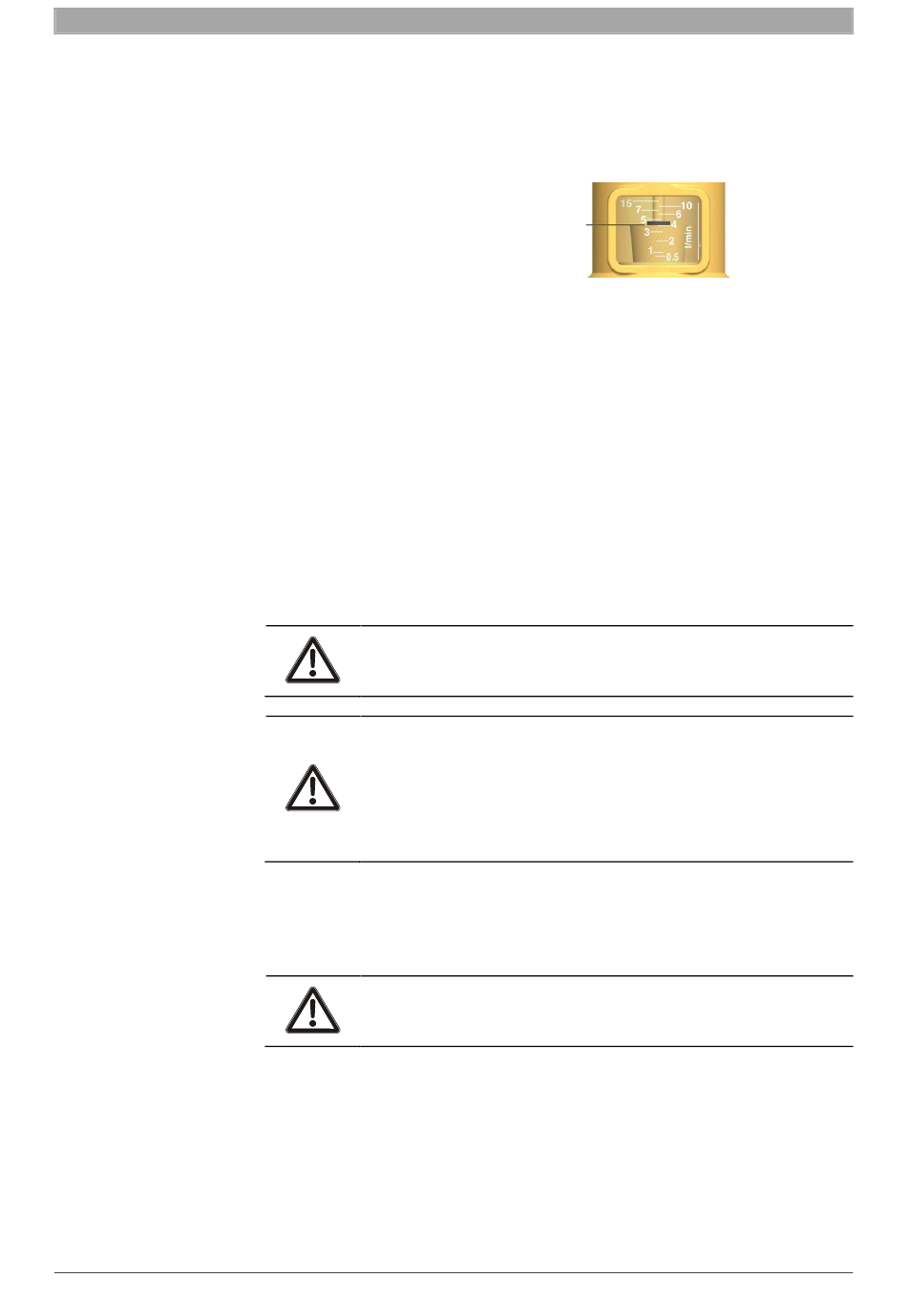

2. Placez un tournevis sur l'entaille du robinet sphérique, avec toutes les vannes d'arrêt
en position ouverte, afin d'ajuster le débit. Le débit est indiqué par un flotteur
métallique passant dans un guidage transparent avec une échelle en l/min.
3. La partie supérieure du flotteur indique le débit.
Échelle: 0,5-15 l/min
Exemple : env. 4 l/min
Commande SHM
Pour faire fonctionner la station de pompage en combinaison avec la commande SHM et
le chauffe-eau, certains réglages sont nécessaires. Selon les souhaits de l'utilisateur
final, plusieurs réglages sont possibles.
Ces réglages et les plages possibles se trouvent dans le Manuel d'Installation, Mode
d'emploi, Manuel d'entretien
Vase d'expansion
Déterminez la pression du vase d'expansion. Cette valeur dépend du type de système.
Consultez le manuel d'instructions du vase d'expansion pour le réglage de pression de
remplissage du vase d'expansion chaud.
Note:
Le vase d'expansion est fourni pré chargé: tout dégât est une source de
blessures graves.
Note:
Évitez toute surpression dans l'installation. À cet effet, une vanne de
sécurité de 6 bars est intégrée dans la station de pompage haute
capacité. La pression d'ouverture de la vanne de sécurité doit être
inférieure ou égale à la pression de service maximum indiquée sur
l'étiquette. La connexion entre le vase d'expansion et la cellule du
collecteur solaire doit toujours être ouverte.
Déconnectez l'alimentation électrique. La pompe ne doit pas fonctionner la vidange.
1.
2. Connectez in flexible thermorésistant sut la connexion de la vanne de drainage.
Note:
Assurez-vous que le liquide solaire est recueilli dans un conteneur
thermorésistant.
3. Ouvrez la vanne de drainage, inferieur, pour éliminer le liquide solaire et
dépressuriser le système solaire.
4. Tournez la vanne d'arrêt supérieure (dans un système sans refoulement), derrière le
thermomètre dans une position de 45°, de sorte que le clapet anti-retour soit mis
hors service.
Manuel d'entretien
- Station de Pompage
du chauffe-eau, accompagnant l'unité.
