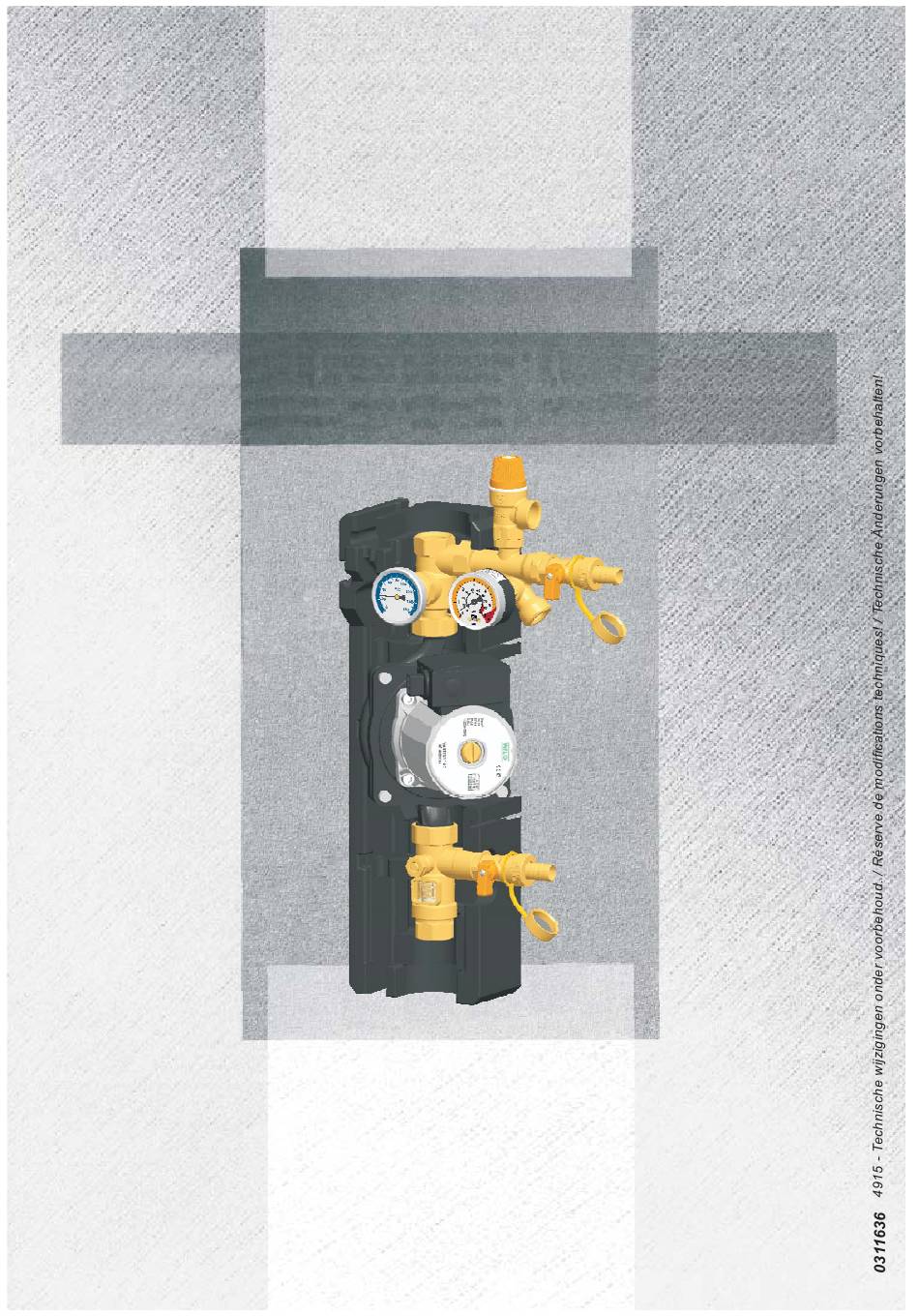

INSTALLATIE-, GEBRUIKERS-, EN SERVICEHANDLEIDING
MANUEL D'INSTALLATION, MODE D'EMPLOI, MANUEL D'ENTRETIEN
INSTALLATIONS-, BENUTZER - UND WARTUNGSANLEITUNG
Pompstation
0,5...15 l/min en 4...22 l/min
Station de pompage
0,5...15 l/min en 4...22 l/min
Pumpstation
0,5...15 l/min en 4...22 l/min

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundfos UPM3 15-145

Inhaltszusammenfassung für Grundfos UPM3 15-145

  • Seite 1 Pompstation 0,5...15 l/min en 4...22 l/min Station de pompage 0,5...15 l/min en 4...22 l/min Pumpstation 0,5...15 l/min en 4...22 l/min INSTALLATIE-, GEBRUIKERS-, EN SERVICEHANDLEIDING MANUEL D’INSTALLATION, MODE D’EMPLOI, MANUEL D’ENTRETIEN INSTALLATIONS-, BENUTZER - UND WARTUNGSANLEITUNG...
  • Seite 2 RIELLO S.A./N.V. - Waverstraat 15, 9310 Aalst-Moorsel, BE Tel. +32 053 78 94 40 - www.riello.be Technische wijzigingen voorbehouden! Réserve de modifications techniques! Technische Änderungen vorbehalten!
  • Seite 3 Inhoudsopgave / Table des matières / Inhalt Nederlands - Installatie-, Gebruikers- en Servicehandleiding ........5 Manuel d’installation, Mode d’emploi, Manuel d’entretien Français - ....29 Deutsch - Installations-, Benutzer- und Wartungsanleitung ........53...
  • Seite 5 Lees deze handleiding Waarschuwing zorgvuldig Lees deze handleiding zorgvuldig voordat u het toestel in gebruik neemt. Het niet lezen van deze handleiding en het niet opvolgen van de instructies in deze handleiding kan leiden tot ongevallen en schade aan personen en het toestel. Copyright ©...
  • Seite 6 Installatie-, Gebruikers- en Servicehandleiding - Pompstations...

  • Seite 7: Inhaltsverzeichnis

    Inhoudsopgave Algemeen ........................9 Over deze handleiding ....................9 Over dit product ......................9 Beoogd gebruik ......................10 Veiligheid ........................11 Installatie ........................13 Leidingwerk ........................13 Expansievat ........................13 Elektrische aansluiting ....................14 In bedrijf nemen ......................15 Vullen zonnesysteem ....................15 Inregelen zonnesysteem ....................
  • Seite 8 Installatie-, Gebruikers- en Servicehandleiding - Pompstations...

  • Seite 9: Algemeen

    Deze besturing stuurt ook het pompstation aan. * Ces stations de pompage sont fournis avec le Gundfos uPM3 15-145 pompe. Pour des raisons techniques de production, les stations pourraient également être effectuées avec le Wilo Yonos PARA ST 15/13 PWM deuxième pompe.

  • Seite 10: Beoogd Gebruik

    Pompstation 1.3 Beoogd gebruik Gebruik het pompstation uitsluitend als pompstation in het zonnecircuit van zonnewarmtesystemen. Neem hierbij de in deze handleiding gegeven technische limietwaarden in acht. Onjuist gebruik sluit alle aanspraken op garantie uit. Installatie-, Gebruikers- en Servicehandleiding - Pompstations...

  • Seite 11: Veiligheid

    2 Veiligheid De installatie en inbedrijfstelling van het geleverde pompstation als ook de aansluiting van de elektrische onderdelen vereisen technische kennis vergelijkbaar met erkende diploma’s op het gebied van loodgieterswerk en verwarmings- en airconditioningtechniek of een beroep dat een vergelijkbaar kennisniveau vereist. Neem tijdens de installatie en inbedrijfstelling de volgende punten in acht: ...
  • Seite 12 Installatie-, Gebruikers- en Servicehandleiding - Pompstations...

  • Seite 13: Installatie

    3 Installatie 3.1 Leidingwerk Ga bij het aansluiten van het pompstation op de leidingen als volgt te werk: Verwijder het isolatiedeel (of delen) van het pompstation en monteer het pomp- station op een wand. Maak hierbij gebruik van de bevestigingsmaterialen uit de doos. Kijk naar de stromingsrichting.

  • Seite 14: Elektrische Aansluiting

    Opmerking: Kies een voor de maximumtemperatuur en de gebruikte vloeistof geschikte afdichting! Lees de volgende stappen voor de correcte elektrische aansluitingen. 3.3 Elektrische aansluiting Opmerking: Sluit voor het verkrijgen van elektrische voeding de besturing door middel van een permanente elektrische aansluiting op de netvoeding aan.

  • Seite 15: In Bedrijf Nemen

    4 In bedrijf nemen Neem tijdens de inbedrijfstelling de onderstaande veiligheidsvoorschriften in acht: Let op: Kans op brandwonden of schroeiplekken! De temperatuur van de kleppen en bevestigingen kan als gevolg van de zonnevloeistof oplopen tot meer dan 130ºC. Reinig of vul het systeem daarom niet als de collector warm is (bij sterk zonlicht).

  • Seite 16: Inregelen Zonnesysteem

    Blijf via deze opening glycol toevoegen tot u langer dan 5 minuten geen luchtbellen meer uit het onderste vulpunt ziet komen. Het systeem is nu gevuld met glycol. Stop met het toevoegen van glycol en schakel de vulpomp uit. Open afsluiter aan de onderzijde van de pomp en sluit het onderste vulpunt.

  • Seite 17: Aftappen Zonnesysteem

    Let op Op de Grundfos UPM3 15-145 pomp, kan de PWM Solar Curve (c1 t/m c4 (max)) instellen worden, zie instructie handleiding Grundfos, hoe deze aangepast moet worden. Plaats met alle afsluiters in de open stand een schroevendraaier op de inkeping van de kogelafsluiter (C, zie blz.
  • Seite 18 Open de onderste aftapkraan (H, zie blz. 10) om de zonnevloeistof te verwijderen en de druk van het zonnesysteem te halen. Draai (in geval van een systeem zonder terugloop) de bovenste afsluiter (C, zie blz. 10), achter de thermometer, in een stand van 45°, zodat de terugslagklep buiten werking wordt gesteld sw 14 0°...

  • Seite 19: Technische Gegevens

    5 Technische gegevens Afmetingen Hoogte 383 mm Breedt 256 mm Diepte: 151 mm Inlaataansluiting: G ¾" (inwendig schroefdraad) Uitlaataansluiting: G ¾" (inwendig schroefdraad) Uitgang veiligheidsklep: ¾" (inwendig schroefdraad) Aansluiting expansievat: ¾" (uitwendig schroefdraad) Bedrijfsgegevens Max. toelaatbare druk: 6 bar Max. werktemperatuur: 120°C Max.
  • Seite 20 4 - 22 l/min Grundfos UPM3 15-145 Opmerking Pomp: Deze pompstations worden standaard geleverd met de Grundfos UPM3 15-145 pomp. Maar deze pompstations kunnen ook uitgevoerd worden met de Wilo Yonos PARA ST15/13 PWM 2 pomp. Besturing: Solar Heating Control (SHM)

  • Seite 21: Onderhoud

    6 Onderhoud 6.1 Onderhoud algemeen Een zonnesysteem vereist jaarlijks onderhoud. Controleer en test tijdens dit jaarlijkse onderhoud alle onderdelen. Let op: Onderhoud mag uitsluitend worden uitgevoerd door een erkende service- en onderhoudsmonteur. Opmerking: Belangrijk: noteer voordat u reserveonderdelen gaat bestellen het type en volledige serienummer van het systeem, het type van de pomp en het pompstation.
  • Seite 22 Bij plaatsing in een vorstvrije omgeving (zoals voor dit pompstation vereist) hoeft de pomp niet te worden geleegd, zelfs niet als deze voor een lange periode buiten bedrijf wordt gesteld. 6.5.3 pH-waarde glycol Controleer de pH-waarde van de glycol door een kleine hoeveelheid uit het systeem te halen.

  • Seite 23: Garantie

    7 Garantie Neem, voor de garantievoorwaarden, contact op met de leverancier. Installatie-, Gebruikers- en Servicehandleiding - Pompstations...
  • Seite 24 Installatie-, Gebruikers- en Servicehandleiding - Pompstations...

  • Seite 25: Bijlagen

    8 Bijlagen Deze bijlage bevat:  Elektrisch schema van een pompstation met SHM besturing (8.1 "Elektrisch schema - SHM besturing")  Stroomsnelheden en drukken in het systeem (8.2 "Stroomsnelheid en druk")  Vulvoorwaarden en vuldrukken van het expansievat (8.3 "Vuldruk van het expansievat") Installatie-, Gebruikers- en Servicehandleiding - Pompstations...

  • Seite 26: Elektrisch Schema - Shm Besturing

    8.1 Elektrisch schema - SHM besturing 0309 687 R2.0 1 = bruin, 2 = blauw, 3 = geel / groen, 4 = zwart, 5 = wit, 6 = grijs / beige, 7 = groen, 8 = geel Installatie-, Gebruikers- en Servicehandleiding - Pompstations...
  • Seite 27 AANSLUITINGEN OP BESTURING Aarde Fase-ingang van besturing Fase-ingang van modulerende pomp zonnesysteem PWM+ PWM+ stuursignaal t.b.v. aansturing pomp zonnesysteem PWM- PWM- stuursignaal t.b.v. aansturing pomp zonnesysteem COMPONENTEN Besturing Pomp zonnesysteem (modulerend) (230 VAC) [VAC] Pomp zonnesysteem (modulerend) (PWM-signaal) [PWM] Temperatuursensor (S - zonnecollector) Temperatuursensor (S - tank)

  • Seite 28: Stroomsnelheid

    9.2 Stroomsnelheid Aantal Gewenste collectoren stroomsnelheid [l/min] 0,03 0,06 0,09 0,12 0,15 0,18 0,21 0,24 0,27 … … … +1 collector +0.03 +0,5 De vuldruk verschilt voor ieder systeem en wordt bij de leverancier berekend. De 9.3 Vuldruk van het onderstaande tabellen geven een algemene aanduiding en kunnen afwijken van het van expansievat uw leverancier ontvangen advies.
  • Seite 29 Veuillez lire attentivement Attention ce manuel Lisez attentivement ce manuel d'instructions avant de mettre l'appareil en service. Ce manuel d'instructions doit être lu scrupuleusement et les instructions de ce manuel d'instructions doivent être suivies sous peine d'accidents et de dégâts matériels et/ou de blessures corporelles.
  • Seite 30 Manuel d’Installation, Mode d’emploi, Manuel d’entretien - Station de Pompage...
  • Seite 31 Table des matières Généralités ........................33 Á propos de ces instructions ..................33 Á propos de ce produit ....................33 Usage spécifiés ......................34 Instructions de sécurité ..................... 35 Installation ........................37 Tuyauterie ........................37 Vase d’expansion ......................37 Connexion électrique ....................38 Mise en service ......................
  • Seite 32 Manuel d’Installation, Mode d’emploi, Manuel d’entretien - Station de Pompage...

  • Seite 33: Généralités

    0,5 à 15 l/min et de 4 à 22 l/min, en association avec un RIELLO 8100 SCC ou 8100 SSC et un système solaire sans cuve de retour. Réf. pièce Débitmètre Pompe Contrôleur Clapet antiretour Grundfos UPM 3 0311629 0,5-15 l/min 15-145 Grundfos UPM 3 0311630 4-22 l/min 15-145 1.

  • Seite 34: Usage Spécifiés

    Vannes de remplissage et de drainage pour rincer et remplir le système thermique solaire. Manomètre affichant la pression de l’installation. Thermomètre affichant la température du fluide solaire. Station de pompage 1.3 Usages spécifiés La station de pompage solaire doit uniquement être utilisée comme une station de pompage solaire dans le circuit solaire de systèmes thermiques solaires tenant compte des limites techniques de ces instructions.

  • Seite 35: Instructions De Sécurité

    2 Instructions de sécurité L’installation et la mise en service de la station de pompage solaire haute capacité de même que la connexion des composants électriques impliquent des connaissances techniques conséquentes avec une formation reconnue d’installateur en plomberie, en chauffage et en climatisation, voire d’une profession nécessitant un niveau de compétences comparable.
  • Seite 36 Manuel d’Installation, Mode d’emploi, Manuel d’entretien - Station de Pompage...

  • Seite 37: Installation

    3 Installation 3.1 Tuyauterie Procédez comme suit pour raccorder la station de pompage sur les conduites : démontez la pièce isolante (les pièces isolantes) de la station de pompage et montez la station de pompage sur un mur. Utilisez pour cela le matériel de fixation de la boîte.

  • Seite 38: Connexion Électrique

    Note: Choisissez un joint adapté à la température maximum et au liquide employé! 3.3 Connection Lisez ces étapes pour effecteur correctement les connexions électriques requises. électrique Note: Afin de recevoir une alimentation électrique, le boîtier CB doit être connecté au secteur par une connexion électrique permanente. Un isolateur bipolaire avec un intervalle de contact d’au moins 3 mm doit être installé...

  • Seite 39: Mise En Service

    4 Mise en service Respectez les instructions de sécurité suivantes relatives à la mise en service de la station: Attention: risque de brûlures et d’échaudage! Vannes et raccords peuvent chauffer à des températures dépassant 130°C à cause du fluide solaire. Pour cette raison, ne nettoyez pas l’installation si le collecteur est chaud (soleil intense).

  • Seite 40: Réglage Du Système Solaire

    Continuez à ajouter du glycol par voie de cette ouverture jusqu'à ce que, pendant plus de 5 minutes, il n'y a plus de bulles d'air qui s'échappent du point de remplissage le plus bas. Le système est alors rempli de glycol. Arrêtez d'ajouter du glycol et arrêtez la pompe de remplissage.

  • Seite 41: Vidange Du Système Solaire

    Placez un tournevis sur l'entaille du robinet sphérique, avec toutes les vannes d'arrêt en position ouverte, afin d'ajuster le débit. Le débit est indiqué par un flotteur métallique passant dans un guidage transparent avec une échelle en l/min. La partie supérieure du flotteur indique le débit. Échelle: 0,5-15 l/min Exemple : env.
  • Seite 42 sw 14 0° 45° 90° Vanne d'arrêt ouverte, Vanne d'arrêt à moitié écoulement fermée, Vanne d'arrêt fermée, uniquement vers le écoulement dans les aucun débit haut deux sens Ouvrez la vanne de purge d’air, montée sur la partie la plus haute de la cellule de collecteur.

  • Seite 43: Données Techniques

    5 Données techniques Dimensions Hauteur: 383 mm 256 mm Largeur: 151 mm Profondeur: Connexion d’entrée: G ¾" (filetage interne) Connexion de sortie: G ¾" (filetage interne) Sortie vanne de sécurité: ¾" (filetage interne) Connexion de vase d’expansion: ¾" (filetage externe) Données de fonctionnement Pression admissible max.: 6 bars...
  • Seite 44 Grundfos UPM3 15-145 Note Pompe: Ces stations de pompage sont livrés avec le Grundfos 15-145 pompe, mais ces stations de pompage peuvent également être équipés avec le Wilo Yonos PARA ST15 / 13 pompe . Contrôleur: Commande de chauffage solaire (SHM) Matériau...

  • Seite 45: Maintenance

    6 Maintenance Les installations d’énergie solaire ont besoin d’une maintenance annuelle. Pendant cette 6.1 Maintenance générale maintenance annuelle, tous les composants doivent être contrôlés et testés. Attention: La maintenance doit être confiée uniquement à un ingénieur d’entretien et de maintenance agréé. Note: Avant de commander des pièces de rechange, il est essentiel de noter le type d’installation, le modèle de pompe solaire et le numéro de série...

  • Seite 46: Vanne De Sécurité

    En cas d’installation dans un emplacement protégé du gel (nécessaire avec cette station de pompage), il est inutile de vider la pompe même si elle n’est pas utilisée pendant une période prolongée. 6.5.3 pH du glycol Contrôlez le pH du glycol en prélevant une faible quantité dans le système. Si la mesure du pH du glycol est inférieure à...

  • Seite 47: Garantie

    7 Garantie Pour la garantie, contacter le fournisseur. Manuel d’Installation, Mode d’emploi, Manuel d’entretien - Station de Pompage...
  • Seite 48 Manuel d’Installation, Mode d’emploi, Manuel d’entretien - Station de Pompage...

  • Seite 49: Annexes

    8 Annexes Cette annexe contient:  Schéma électrique de pompage solaire avec commande SHM (8.1 "Schéma électrique - commande SHM")  Débit et pression de vas d’expansion (8.2 "Débit et pression")  Pression de remplissage du vase d’expansion (8.3 "Pression de remplissage") Manuel d’Installation, Mode d’emploi, Manuel d’entretien - Station de Pompage...

  • Seite 50: Schéma Électrique - Commande Shm

    8.1 Schéma électrique - commande SHM 0309 687b R2.0 1 = marron, 2 = bleu, 3 = jaune / vert, 4 = noir, 5 = blanc, 6 = gris / beige, 7 = vert, 8 = jaune Manuel d’Installation, Mode d’emploi, Manuel d’entretien - Station de Pompage...
  • Seite 51 CONNEXION PLAQUE DE RACCORDEMENT A BORNES Terre Neutre Phase entrée commande solaire Phase entrée de la pompe modulante PWM + PWM+ signal de la pompe modulante du système solaire PWM - PWM- signal de la pompe modulante du système solaire COMPOSANTS Commande solaire (SHM) Pompe (modulante) du système solaire (230 VCA)

  • Seite 52: Débit

    8.2 Débit et pression Nombre de Débite souhaité collecteurs [l/min] 0,03 0,06 0,09 0,12 0,15 0,18 0,21 0,24 0,27 … … … +1 collecteur +0.03 +0,5 La valeur de précharge diffère pour chaque système et a été calculée chez du 8.3 Pression de fournisseur.
  • Seite 53 Dieses Anleitung Warnung aufmerksam durchlesen Lesen Sie dieses Anleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. Eine Nichtbeachtung dieses Anleitung und ein Nichtbefolgen der hierin gegebenen Anweisungen kann Unfälle mit Personen und Sachschäden zur Folge haben. Copyright © 2015 Alle Rechte vorbehalten.
  • Seite 54 Installations-, Benutzer- und Wartungsanleitung - Pumpstation...
  • Seite 55 Inhalt Allgemein ........................57 Über diese Anleitung ....................57 Über diesem Produkt ....................57 Verwendungszweck ....................... 58 Sicherheitshinweise ....................59 Installation ........................61 Leitungssystem ......................61 Ausgleichsbehälter ......................61 Elektrischer Anschluss ....................62 Inbetriebnahme ......................63 Füllen des Solarsystems ....................63 Einregeln des Solarsystems ..................
  • Seite 56 Installations-, Benutzer- und Wartungsanleitung - Pumpstation...

  • Seite 57: Allgemein

    RIELLO 8100 SCC oder 8100 SSC und einem Solarsystem ohne Rücklaufgefäß. Durchfluss- Rückschlag- Tielenr. Pompe Steuerung meter ventilstopfen Grundfos UPM3 0311629 0,5-15 l/min 15-145 Grundfos UPM3 0311630 4-22 l/min 15-145 1. RIELLO 8100 SCC und 8100 SSC sind mit einer speziellen Steuerung (SHM) für das Solarsystem ausgestattet.

  • Seite 58: Verwendungszweck

    Pumpenstation 1.3 Verwendungszweck Verwenden Sie die Pumpenstation ausschließlich als Solarthermiepumpe in dem Solarkreislauf des Solarthermiesystems. Beachten Sie dabei die in dieser Anleitung angegebenen technischen Grenzwerte. Bei unsachgemäßer Benutzung verfallen sämtliche Garantieansprüche. Installations-, Benutzer- und Wartungsanleitung - Pumpstation...

  • Seite 59: Sicherheitshinweise

    2 Sicherheitshinweise Die Montage und Inbetriebnahme der Solar-Pumpstation sowie der Anschluss der elektrischen Bauteile ist autorisierten Fachkräften (Vertragsinstallationsunternehmen für Heizungstechnik und Klimaanlagen) oder Fachkräften, die über vergleichbare Fachkenntnisse verfügen, vorbehalten. Während der Installation und Inbetriebnahme muss Folgendes beachtet werden:  Die Einhaltung örtlicher und nationaler Vorschriften ...
  • Seite 60 Installations-, Benutzer- und Wartungsanleitung - Pumpstation...

  • Seite 61: Installation

    3 Installation 3.1 Leitungssystem Gehen Sie beim Anschließen der Pumpenstation an die Leitungen wie folgt vor: Entfernen Sie den Isolationsteil (oder die Isolationsteile) von der Pumpenstation und montieren Sie die Pumpenstation an einer Wand. Verwenden Sie hierfür das Befestigungsmaterial aus dem Verpackungskarton. Achten Sie auf die Strömungsrichtung.

  • Seite 62: Elektrischer Anschluss

    Bringen Sie ein Teflon-Klebeband an dem Anschluss des Ausgleichsbehälters an (verwenden Sie keinen Hanf!). Schrauben Sie den Ausgleichsbehälter mit zusätzlichen Leitungen an die Schutzvorrichtung des Systems. Lesen Sie vor dem Füllen des Systems die Anweisungen in Kapitel 4. Anmerkung: Wählen Sie eine für die Maximaltemperatur und die verwendete Flüssigkeit geeignete Abdichtung! 3.3 Elektrischer Lesen Sie sich die folgenden Schritte durch, um die elektrischen Anschlüsse korrekt...

  • Seite 63: Inbetriebnahme

    4 Inbetriebnahme Beachten Sie bei der Inbetriebnahme die nachstehenden Sicherheitsvorschriften: Achtung: Verbrennungsgefahr! Die Temperatur der Ventile und Befestigungen kann infolge der Solarflüssigkeit auf mehr als 130 °C ansteigen. Reinigen oder füllen Sie das System daher nicht, wenn der Kollektor warm ist (bei starker Sonneneinstrahlung).
  • Seite 64 Anmerkung: Sorgen Sie dafür, dass durch den Füllpunkt keine Luft in das System eindringen kann Fügen Sie über diese Öffnung Glykol hinzu, bis Sie länger als 5 Minuten keine Luftblasen mehr aus dem untersten Füllpunkt austreten sehen. Das System ist jetzt mit Glykol gefüllt. Fügen Sie kein weiteres Glykol mehr hinzu und schalten Sie die Füllpumpe aus.

  • Seite 65: Einregeln Des Solarsystems

    4.2 Einregeln des Solarsystems 4.2.1 Strömungsgeschwindigkeit Nach der Inbetriebnahme des Systems muss die Strömungsgeschwindigkeit wunschgemäß eingestellt werden. Die Strömungsgeschwindigkeit kann bei dem Durchflussmesser (B, siehe Seite 66) eingestellt werden, während die Pumpe läuft. Sorgen Sie dafür, dass die Pumpe in diesem System während des Einstellens der Strömungsgeschwindigkeit mit 100% läuft.

  • Seite 66: Entleeren Des Solarsystems

    4.3 Entleeren des Machen Sie das System spannungslos. Während des Entleerens darf die Pumpe Solarsystems nicht laufen. Schließen Sie einen hitzebeständigen Schlauch an den Ablassanschluss an. Anmerkung: Sorgen Sie dafür, dass die Solarflüssigkeit in einem hitzebeständigen Behälter aufgefangen wird. Öffnen Sie den unteren Ablasshahn, um die Solarflüssigkeit abzulassen und den Druck aus dem Solarsystem entweichen zu lassen.

  • Seite 67: Technische Daten

    5 Technische Daten Dimensionen Höhe: 383 mm 256 mm Breite: 151 mm Tiefe: Einlassanschlüsse: G ¾" (Innengewinde) Auslassanschlüsse G ¾" (Innengewinde) Ausgang Sicherheitsventil: ¾" (Innengewinde) Verbindung zum Ausgleichsbehälter: ¾" (Außengewinde) Betriebsdaten Max. zulässiger Druck: 6 bar Max. Betriebstemperatur: 120°C Max. Propylenglyol-Gehalt: Zubehör Sicherheitsventil: 6 bar...
  • Seite 68 Grundfos UPM3 15-145 Bemerkung Pompe: Diese Pumpstationen werden mit dem Grundfos-Pumpe UPM3 15-145 geliefert. Allerdings können diese Pumpstationen auch miit dem Wilo Yonos PARA ST15 / 13 PWM 2 Pumpe geliefert werden. Steuerung: Steuerung Solaranlage (SHM) Material Ventile und Armaturen:...

  • Seite 69: Wartung

    6 Wartung 6.1 Allgemeine Wartung Ein Solarsystem muss jährlich gewartet werden. Kontrollieren und prüfen Sie bei dieser jährlichen Wartung alle Komponenten. Achtung: Die Wartung darf ausschließlich von einem anerkannten Kundendienst- und Wartungsmonteur ausgeführt werden. Anmerkung: Wichtig: Notieren Sie sich vor dem Bestellen von Ersatzteilen den Typ und die vollständige Seriennummer das Systems, den Typ der Pumpe und der Pumpenstation.
  • Seite 70 Während der Einlaufphase (nach dem Auswechseln der Dichtung) können sich bei der Dichtung an der Wellenoberfläche ein paar Tropfen bilden. Bei Anordnung in einer frostfreien Umgebung (wie dies für diese Pumpenstation erforderlich ist) braucht die Pumpe nicht geleert zu werden, auch dann nicht, wenn sie längere Zeit außer Betrieb sein wird.

  • Seite 71: Garantie

    7 Garantie Für die Garantie kontaktieren Sie den Lieferant. Installations-, Benutzer- und Wartungsanleitung - Pumpstation...
  • Seite 72 Installations-, Benutzer- und Wartungsanleitung - Pumpstation...

  • Seite 73: Anlagen

    8 Anlagen Diese Anlage umfasst:  Elektrischer Schaltplan de Solaranlage mit SHM Steuerung (8.1 "Elektrischer Schaltplan - SHM Steuerung")  Strömungsgeschwindigkeiten und Drücke im System (8.2 "Strömungs- geschwindigkeit und Druck")  Voraussetzungen für das Befüllen und Fülldruck für den Ausgleichsbehälter (8.3 "Fülldruck des Ausgleichsbehälters") Installations-, Benutzer- und Wartungsanleitung - Pumpstation...

  • Seite 74: Elektrischer Schaltplan - Shm Steuerung

    8.1 Elektrische Schalt- plan - SHM Steuerung 0309 68b7 R2.0 1 = braun, 2 = blau, 3 = gelb / grün, 4 = schwarz, 5 = weiß, 6 = grau / beige, 7 = grün, 8 = gelb Installations-, Benutzer- und Wartungsanleitung - Pumpstation...
  • Seite 75 ANSCHLÜSSE KLEMMLEISTE Erde Nilleiter Phaseneingang der Steuerung Phaseneinging der modulierenden Pumpe Solaranlage PWM + PWM+ Signal der Pumpe Solaranlage (modulating) PWM - PWM- Signal der Pumpe Solaranlage (modulating) KOMPONENTEN Steuerung Pumpe Solaranlage (modulierend) (230 VAC) [VAC] Pumpe Solaranlage (modulierend) (PWM Signal) [PWM] Temperatursensor (S - Sonnenkollektor)

  • Seite 76: Strömungsgeschwindigkeit Und Druck

    8.2 Strömungs- Gewünschte Anzahl der geschwindigkeit und Strömungsgeschwindig Kollektoren Druck keit [l/min] 0,03 0,06 0,09 0,12 0,15 0,18 0,21 0,24 0,27 … … … +1 Kollektor +0.03 +0,5 Der Fülldruck unterscheidet sich von System zu System und wird bei dem Lieferanten 8.3 Fülldruck des berechnet.
