4.2.2
4.2.3
4.3 Aftappen
zonnesysteem
Installatie-, Gebruikers- en Servicehandleiding - Pompstations
Let op
Op de Grundfos UPM3 15-145 pomp, kan de PWM Solar Curve (c1 t/m
c4 (max)) instellen worden, zie instructie handleiding Grundfos, hoe deze
aangepast moet worden.

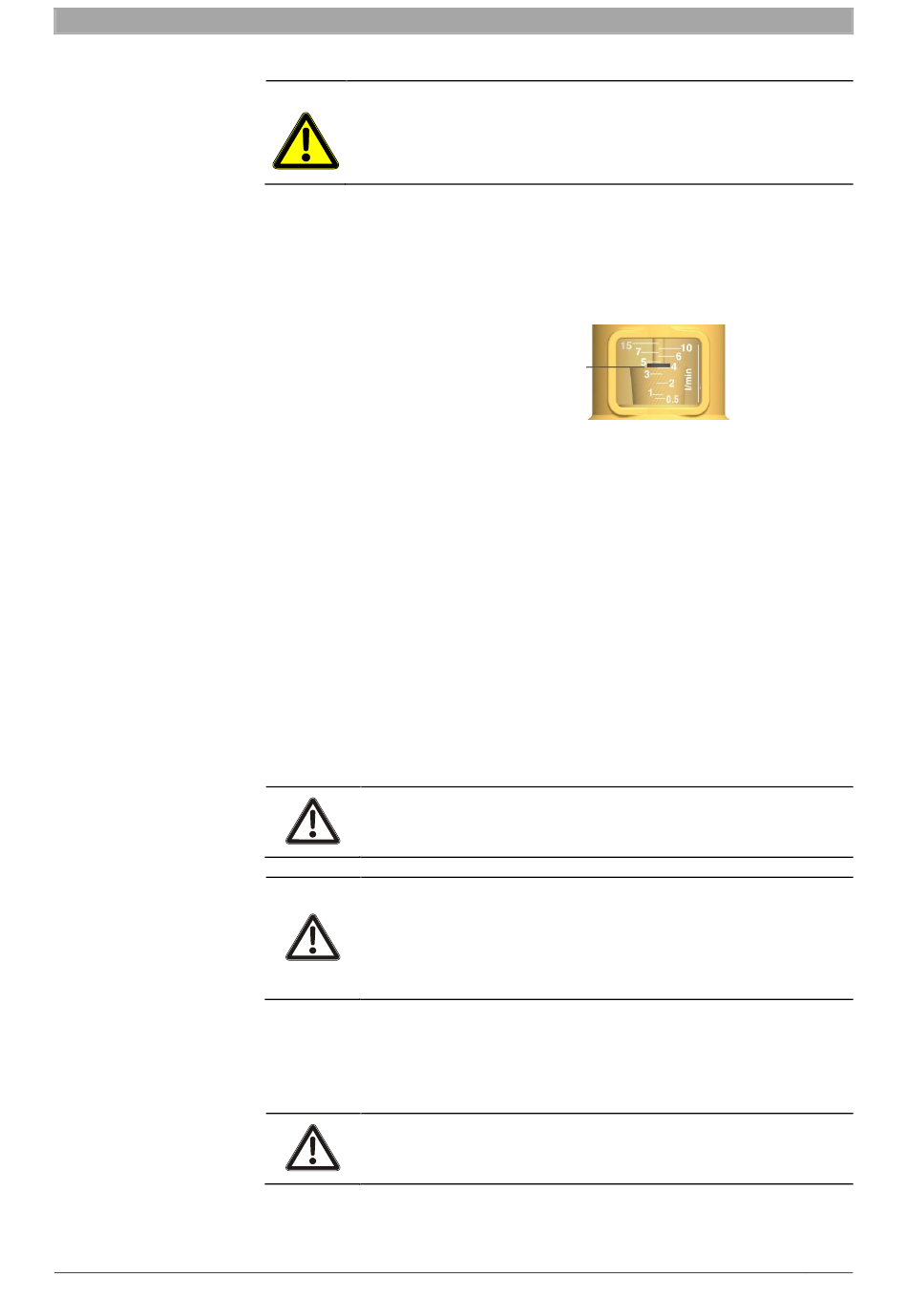

2. Plaats met alle afsluiters in de open stand een schroevendraaier op de inkeping van
de kogelafsluiter (C, zie blz. 10) om de stroomsnelheid af te stellen. De
stroomsnelheid wordt aangegeven door een metalen vlotter die binnen in een
transparante geleider gemarkeerd door een verdeelschaal in l/min loopt.
3. De bovenzijde van de vlotter geeft de indicatie van de stroomsnelheid aan.
Schaal: 0,5-15 l/min
Voorbeeld: ca. 4 l/min
SHM-besturing
Om het pompstation in combinatie met de SHM-besturing en het toestel te laten werken,
moeten een paar instellingen worden uitgevoerd. Gebaseerd op de wensen van de
eindgebruiker kunnen verschillende instellingen worden uitgevoerd.
Deze instellingen en de beschikbare bereiken zijn te vinden in de Installatie-, Gebruikers-
en Service handleiding van het toestel.
Expansievat
Bepaal de vuldruk van het expansievat. Deze waarde is afhankelijk van het type systeem.
Raadpleeg de instructiehandleiding van het expansievat voor het instellen van de
vuldruk van hete expansievat.
Opmerking:
Het expansievat wordt op druk geleverd. Beschadigingen aan het vat
kunnen leiden tot persoonlijk letsel.
Opmerking:
Vermijd overdruk in het systeem. Om dit te voorkomen is het pomp-
station voorzien van een veiligheidsklep van 6 bar. De openingsdruk
van de veiligheidsklep moet gelijk zijn aan of lager dan de op het label
vermelde maximumwerkdruk. De aansluiting tussen het expansievat en
het collectorveld moet altijd open zijn.
1 Maak het systeem spanningsloos. Tijdens het aftappen mag de pomp niet draaien.
2 Sluit een hittebestendige slang aan op de aftapkraanaansluiting.
Opmerking:
Zorg dat de zonnevloeistof opgevangen wordt in een hittebestendige
bak.
17
