3. INKREMENTALGEBER

Die Signalspezifizierungen für die Eingänge des Inkrementalgebers des Moduls
ENC-01 und ENC-02 gelten für die Dynapar HS35B Gebermodelle. Bei Anwendung
eines anderen Gebertyps muss geprüft werden, ob die Lage der Stecker und die
Signalreihenfolge dem dargestellten Modell entsprechen.

3.1. Gebermontage

Es empfiehlt sich bei der Montage des Gebers an den Motor folgendes zu beachten:
1) Der Geber muss direkt an die Motorwelle, ohne Torsionsflexibilität, gekuppelt
werden.
2) Sowohl die Welle als auch das Metallgehäuse des Gebers müssen vom Motor
elektrisch isoliert sein (Mindestabstand 3 mm).
3) Es müssen flexible Kupplungen hoher Qualität angewandt werden, die
mechanische Schwankungen oder Spiel vermeiden.

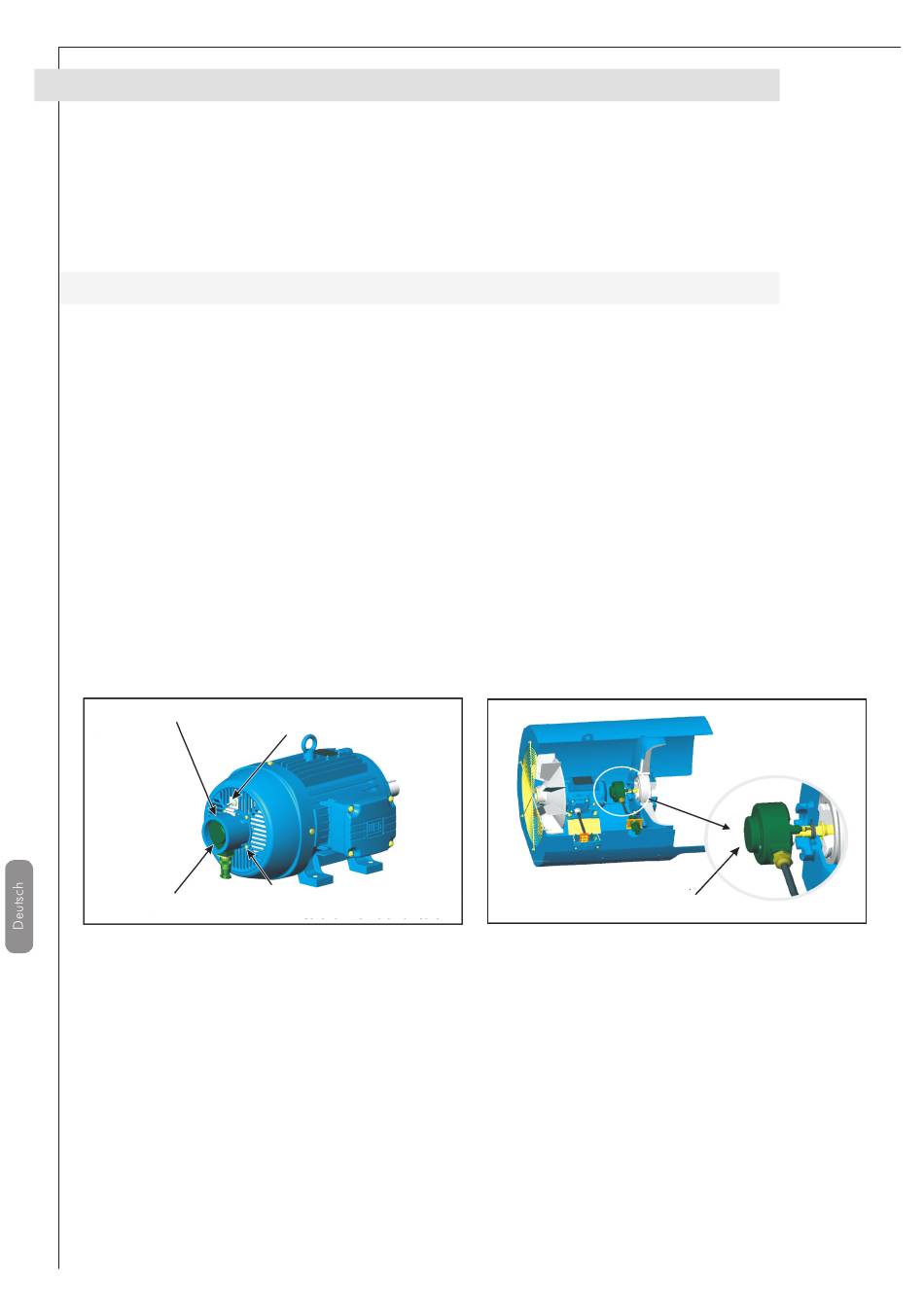

Bilder 5 und 6 stellen die Montage des Gebers für selbstbelüftete Motoren und
für Motoren mit Zwangsbelüftung dar.
Abdeckung des Gebers
Geber HS35B
Bild 5: Montage des Dynapar HS35B Geber an
einen selbstbelüfteten Motor
4
Flexible Halterung der Stahlplatte und
Befestigungskomponenten des Gebers
Befestigung der Geberabdeckung
über die Deflektorkappe des Motors
Geber HS35B
Bild 6: Montage des Dynapar HS35B Geber an
einen Motor mit Zwangsbelüftung
