3. CODEUR INCRÉMENTAL
La spécification des signaux d'entrée de codeur incrémental dans les modules
ENC-01 et ENC-02, sont valables pour le codeur type Dynapar HS35B. En cas
de codeur différent, veuillez vérifier que les pins et la séquence de signaux sont
équivalents à celle du HS35B.

3.1. Montage Codeur

Lors du montage du codeur, veuillez suivre la procédure:
1) Le codeur doit être accouplé au moteur sans flexibilité torsionelle.
2) L'axe ainsi que la carcasse métallique du codeur doivent être électriquement isolés
du moteur (distance minimale de 3 mm).
3) Les accouplements utilisés doivent être flexibles, de bonne qualité afin d'éviter
tout oscillation mécanique et contrecoup.

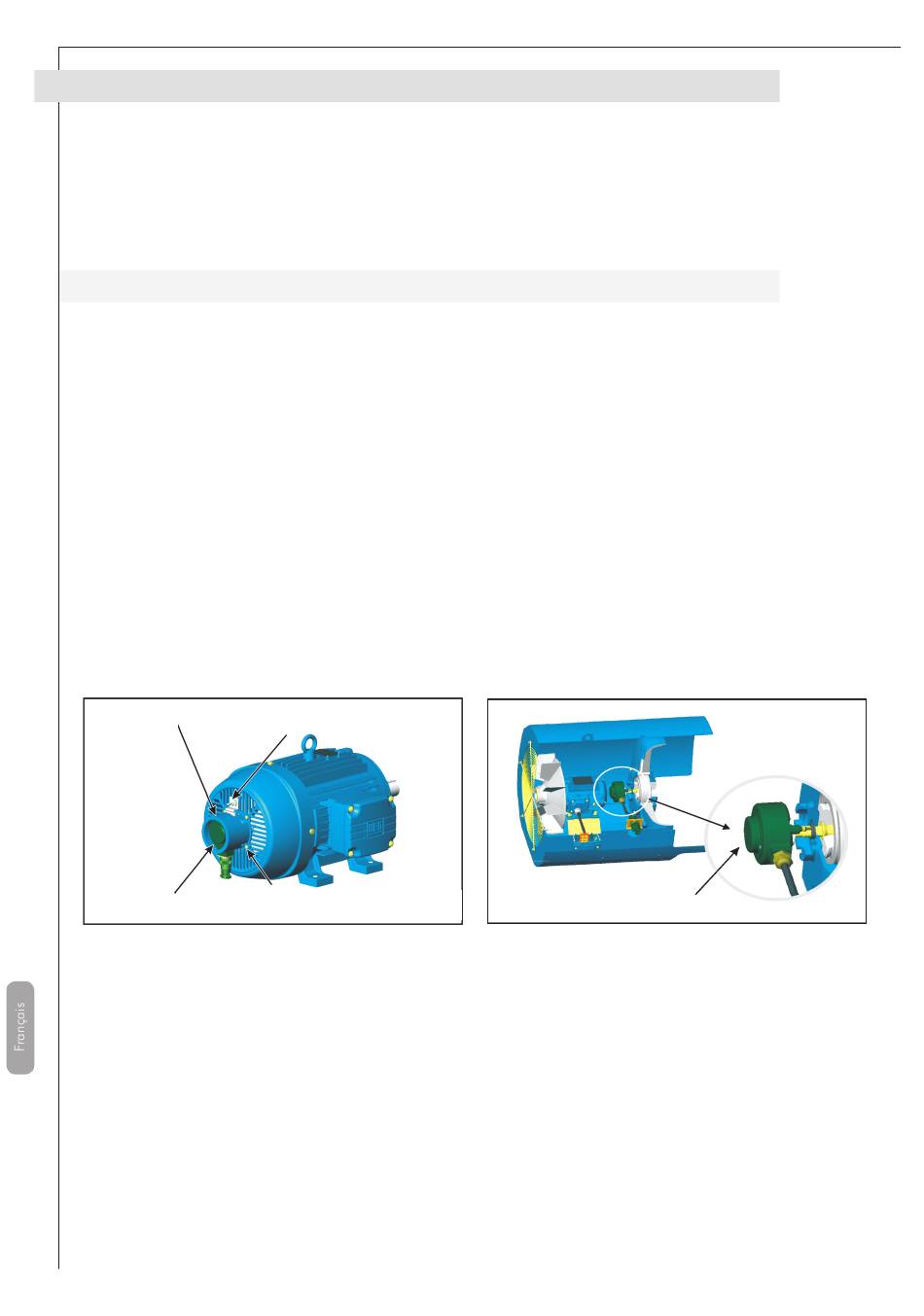

Les figures 5 et 6 montrent le montage du codeur sur un moteur auto-ventilé et
un moteur équipé de ventilation forcée.
Flasque de protection
du codeur
Codeur HS35B
Figure 5: Montage codeur HS35B sur moteur
10
Support flexible en acier et composants
de fixation
Fixation du Flasque de protection du
codeur sur le capot ventilateur
auto-ventilé
Codeur HS35B
Figure 6: Montage codeur HS35B sur moteur avec
ventilation -Forcée
