Signaldiagramm

4. INBETRIEBNAHME

Schritt 1: Nach Installations des Moduls, Umrichter unter Strom setzen.
Schritt 2: Prüfen, ob das Modul korrekt von der Steuerung identifiziert wird:
Schritt 3: Parameter P0202 (Steuerungssart) programmieren = 4 (vektoriell mit
ANM.
Weitere Einzelheiten über die vektorielle Regelung befinden sich in
der Betriebsanweisung des CFW-11.
6
Signal
A
A
B
B

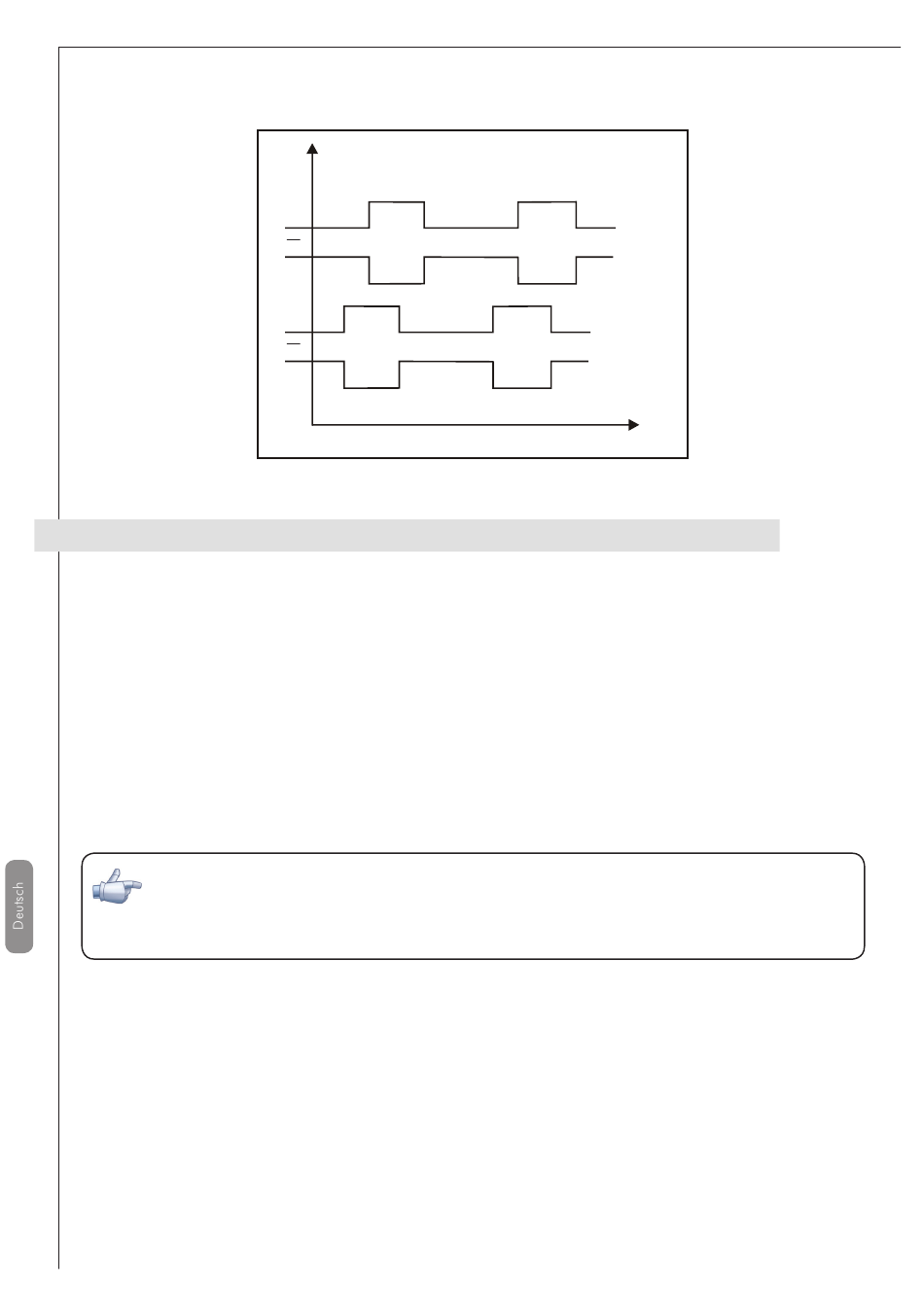

Bild 8: Phasenlage der Gebersignale
P0027=xxC2.
Geber). So arbeitet der Wechselrichter mit der Drehzalrückspeisung des
Inkrementalgeber. Die Pulsanzahl je Drehung des Kodierers muss im
P0405 programmiert werden.
Zeit
