Suivez les instructions du chapitre 3 pour fixer le codeur et préparer le câble des
signaux électriques.
Pour installer correctement les modules ENC-01 et ENC-02, suivez les pas listés
ci-dessous :
1 pas:
er
2 pas: Connecter soigneusement le module dans le slot 2 (figure 3 (a));
ème
3 pas: Fixer et serrer le vis de mise à la terre du module (figure 3 (b));
ème
4 pas: Placer les mini-interrupteurs dans les positions montrés dans le tableau 1;
ème
5 pas: Raccorder les câbles de signal du codeur au connecteur XC4 des modules
ème
8
Avec le variateur à l'arrêt, démontez le couvercle frontal du CFW11
(figure 2);
ENC-01 et ENC-02.
a

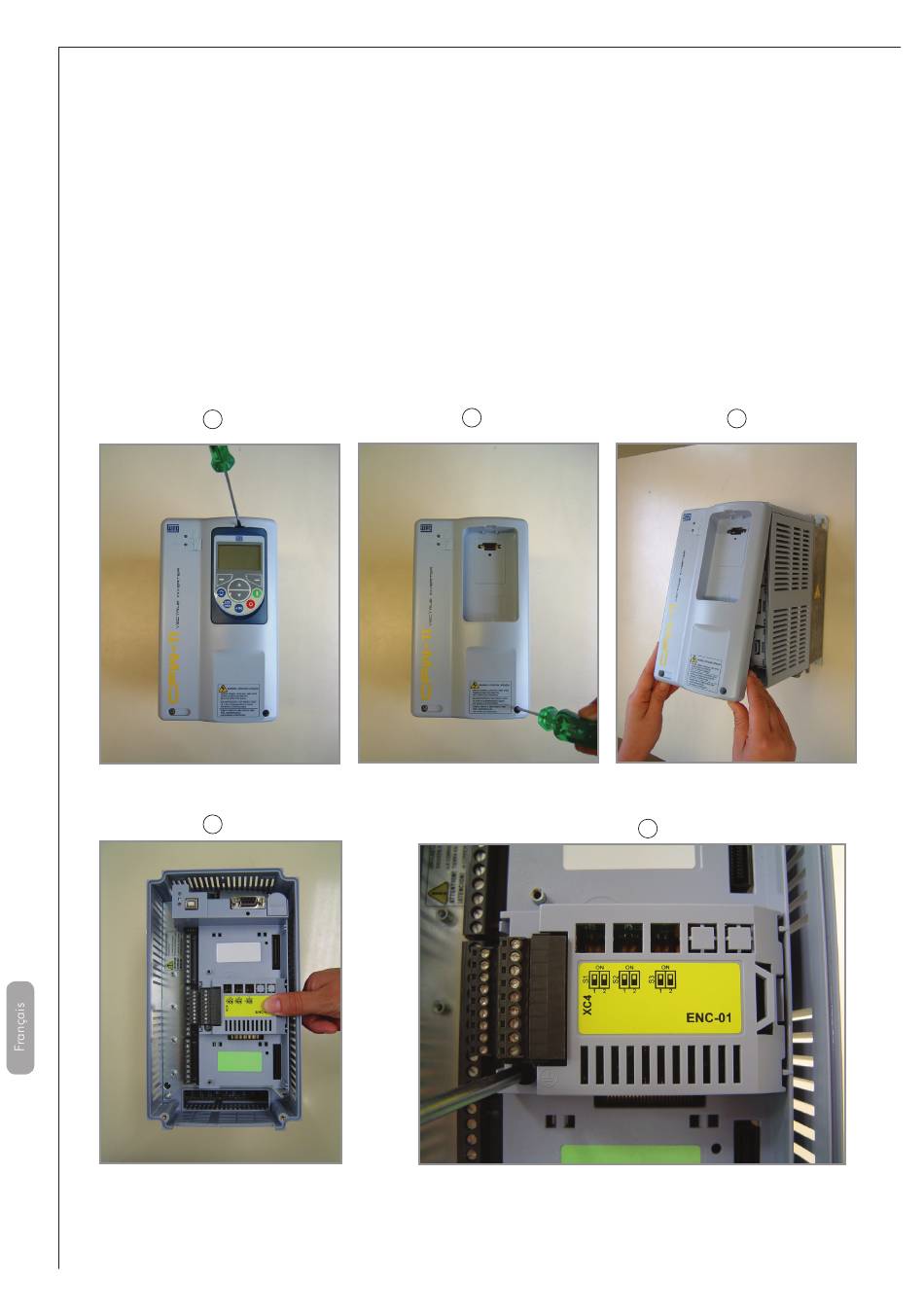

Figure 2: Démontage du couvercle frontal
a
Figure 3: Installation du module sur le slot
b
c
b
