WEG ENC-01 Installations-, Konfigurations- Und Betriebsanweisung Seite 6

Zur Befestigung des Geber und Vorbereitung des Anschlußkabels für die
elektrischen Signale siehe Punkt 3.
Zur korrekten Installation der Module ENC-01 und ENC-02 sind folgende Schritte
zu beachten:
Schritt 1: mit stromlosem Umrichter die vordere Abdeckung des CFW-11 (Bild 2)
Schritt 2: vorsichtig das Modul in Slot 2 einfügen (Bild 3 (a));
Schritt 3: Erdungs- und Modulbefestigungsschraube einfügen und anziehen (Bild 3 (b));
Schritt 4: DIP-Schalter der Module laut Tabelle 1 konfigurieren.
Schritt 5: Geberkabel an den Stecker XC4 der Module ENC-01 und ENC-02
2
abnehmen;
anschließen.
a

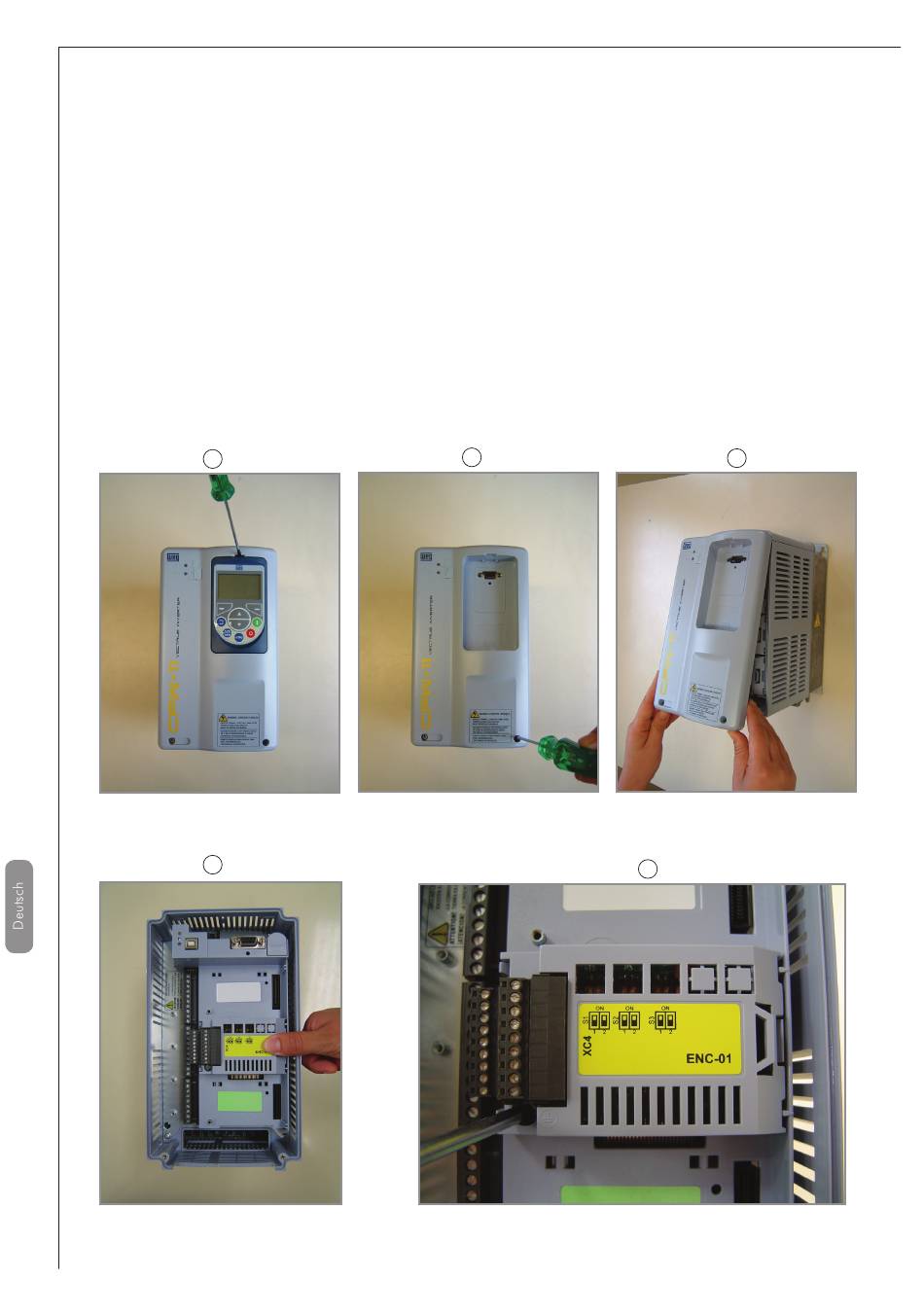

Bild 2: Abnehmen der Vorderabdeckung
a
Bild 3: Installation des Optionalmoduls im Slot
b
c
b
