Grundlagen der Bedienung
Synchronbetrieb
70

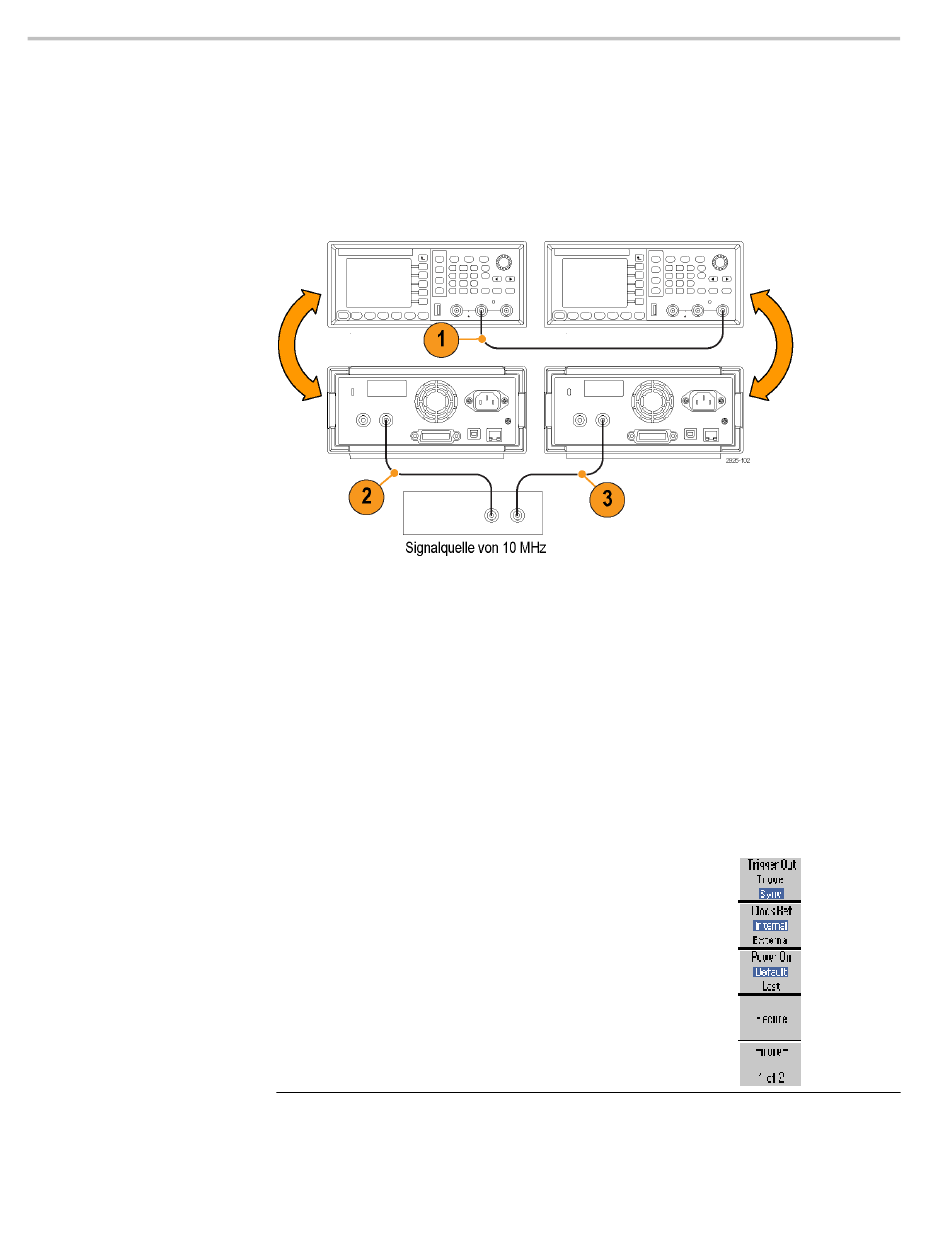

Verwenden Sie das Menü Utility (Dienstprogramm), um mehrere Geräte zu
synchronisieren. In der folgenden Abbildung sehen Sie das richtige Setup. In
einigen Dokumentationen kann auch der Begriff Master-Slave-Betrieb anstelle
von Synchronbetrieb verwendet werden.
1. Verwenden Sie ein BNC-Kabel, um Trigger Output (Trigger Ausgang) auf
dem vorderen Bedienfeld eines Geräts (Master) mit Trigger Input (Trigger
Eingang) eines anderen Geräts (Slave) zu verbinden. Das übergeordnete Gerät
(Master) sendet ein Triggersignal an das untergeordnete Gerät (Slave).
2. Stellen Sie eine Verbindung zwischen Ext Ref Input (Ext Ref Eingang)
(Master) auf der Rückseite des Geräts mit einem Signal von 10 MHz einer
anderen Quelle her.
3. Stellen Sie eine Verbindung zwischen Ext Ref Input (Ext Ref Eingang)
(Slave) auf der Rückseite des Geräts mit dem Signalquelle von 10 MHz her.
Diese Signalquelle steuert den Takt der Master- und Slave-Einheiten.
4.
Drücken Sie auf dem vorderen Bedienfeld die Taste Utility
(Dienstpgm.) und anschließend die Rahmentaste System der
Master-Einheit, um das Menü System anzuzeigen.
Schnellstart-Benutzerhandbuch für AFG2021
