Einrichten der Lastimpedanz
66
Die Ausgangsimpedanz des Geräts beträgt 50 Ω. Wenn Sie eine andere Last
als 50 Ω anschließen, unterscheiden sich die angezeigten Werte Amplitude,
Offset und High/Low (Hoch/Niedrig) von der Ausgangsspannung. Damit die
angezeigten Werte denen der Ausgangsspannung entsprechen, müssen Sie die
Lastimpedanz einstellen. Die Lastimpedanz wird auf die Amplitude, den Offset
und den hohen/niedrigen Pegel angewendet. Um die Lastimpedanz einzurichten,
nutzen Sie Output Menu (Menü Ausgabe).

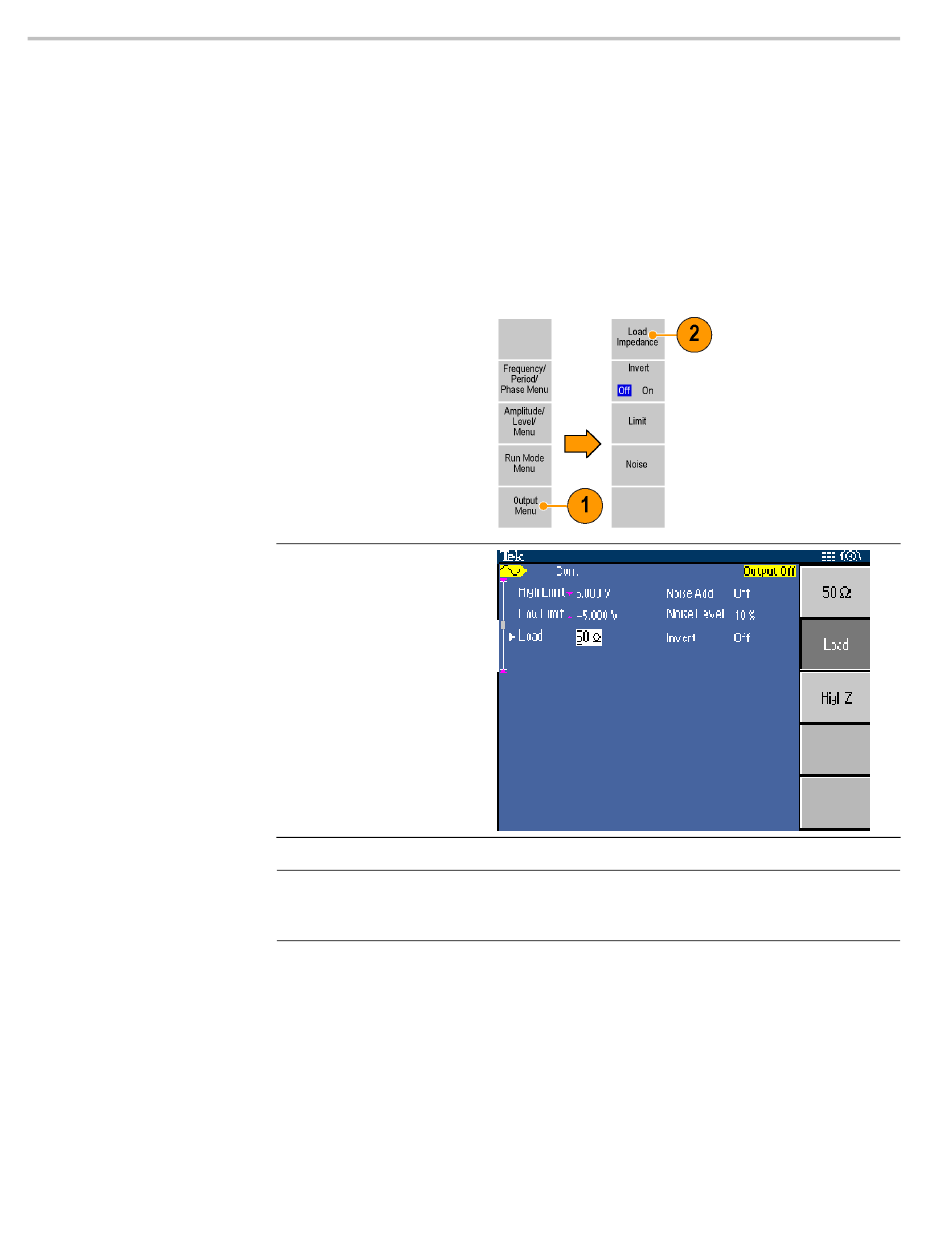

1.
Drücken Sie in der
obersten Menüebene auf
die Rahmentaste Output
Menu (Menü Ausgabe).
2.
Drücken Sie auf
Load Impedance
(Lastimpedanz),
um das Untermenü
Load Impedance
(Lastimpedanz)
anzuzeigen.
3.
Um die Lastimpedanz
anzupassen, wählen Sie
Load (Last) aus.
4.
Sie können die
Lastimpedanz auf einen
beliebigen Wert zwischen
1 Ω to 10 kΩ festlegen.
5.
Wenn eine von 50
Ω abweichende
Lastimpedanz eingestellt
ist, wird der eingestellte
Wert im Ausgangsstatus
angezeigt.
HINWEIS.
Sofern als Einheit der Ausgabeamplitude ein dBm-Wert festgelegt ist,
wird die Einstellung der Amplitudeneinheit automatisch zu Vpp geändert, wenn
Sie eine hohe Impedanz wählen.
Schnellstart-Benutzerhandbuch für AFG2021
