Bedienungsgrundlagen

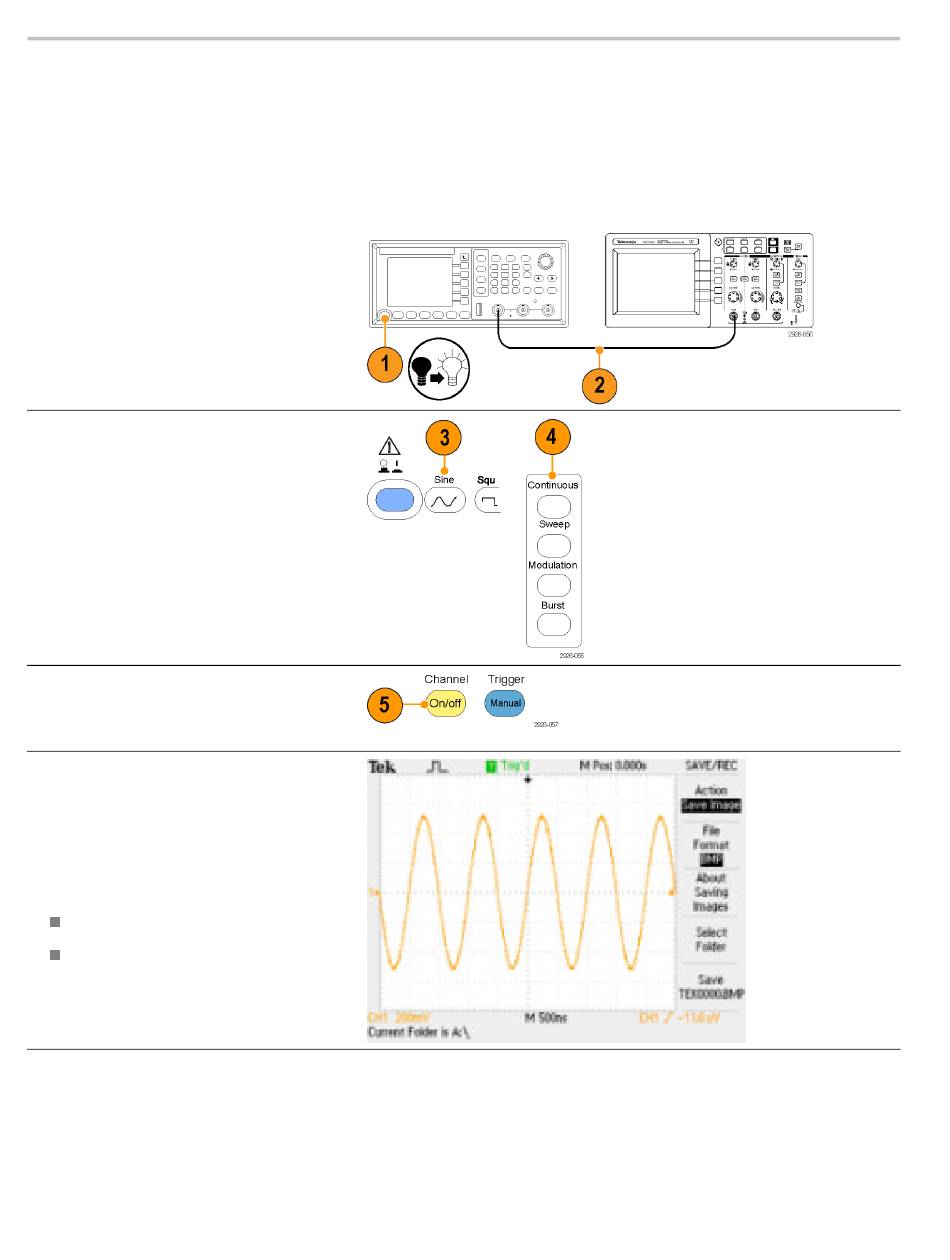

Kurzanleitung: Generieren eines Sinussignals
1.
Schließen Sie das Netzkabel an und drücken
Sie auf den Netzschalter auf dem vorderen
Bedienfeld, um das Gerät einzuschalten.
2.
Verbinden Sie Channel
Output (Kanal Ausgang) des
Arbiträrsignal-/Funktionsgenerators über ein
BNC-Kabel mit dem Anschlusseingang des
Oszilloskops.
3.
Drücken Sie auf dem vorderen Bedienfeld
die Taste Sine (Sinus).
4.
Drücken Sie die Taste Continuous
(Kontinuierlich) auf dem vorderen Bedienfeld
des Geräts, um ein kontinuierliches
Sinussignal auszuwählen.
5.
Drücken Sie am vorderen Bedienfeld auf die
Taste Channel On/Off (Kanal Ein/Aus), um
den Ausgang zu aktivieren. Die Taste sollte
beleuchtet sein.
6.
Verwenden Sie die automatische
Skalierungsfunktion des Oszilloskops,
um das Sinussignal auf dem Bildschirm
anzuzeigen.
Gibt das Gerät ein Standardsinussignal
aus, kann das Oszilloskop manuell wie folgt
eingestellt werden:
500 ns/Div.
200 mV/Div.
40
Wenn Sie ein unerfahrener Benutzer sind, führen Sie einfach die im Folgenden
beschriebenen Schritte durch. Auf diese Weise lernen Sie, wie Sie ein
kontinuierliches Sinussignal generieren.
Schnellstart-Benutzerhandbuch für AFG2021
