Schützen des Geräts vor Missbrauch
Überprüfen der Eingangs-
und Ausgangsanschlüsse
Schnellstart-Benutzerhandbuch für AFG2021
Achten Sie beim Anschließen eines Kabels darauf, dass Sie Ein- und
Ausgangsanschluss nicht verwechseln, um keine falsche Verbindung herzustellen.
HINWEIS.
Die Ein- und Ausgangsanschlüsse des Geräts sind erdfreie
Ein-/Ausgänge. (Siehe Seite 13, Erdfreie Verbindungen („Floating Ground").)

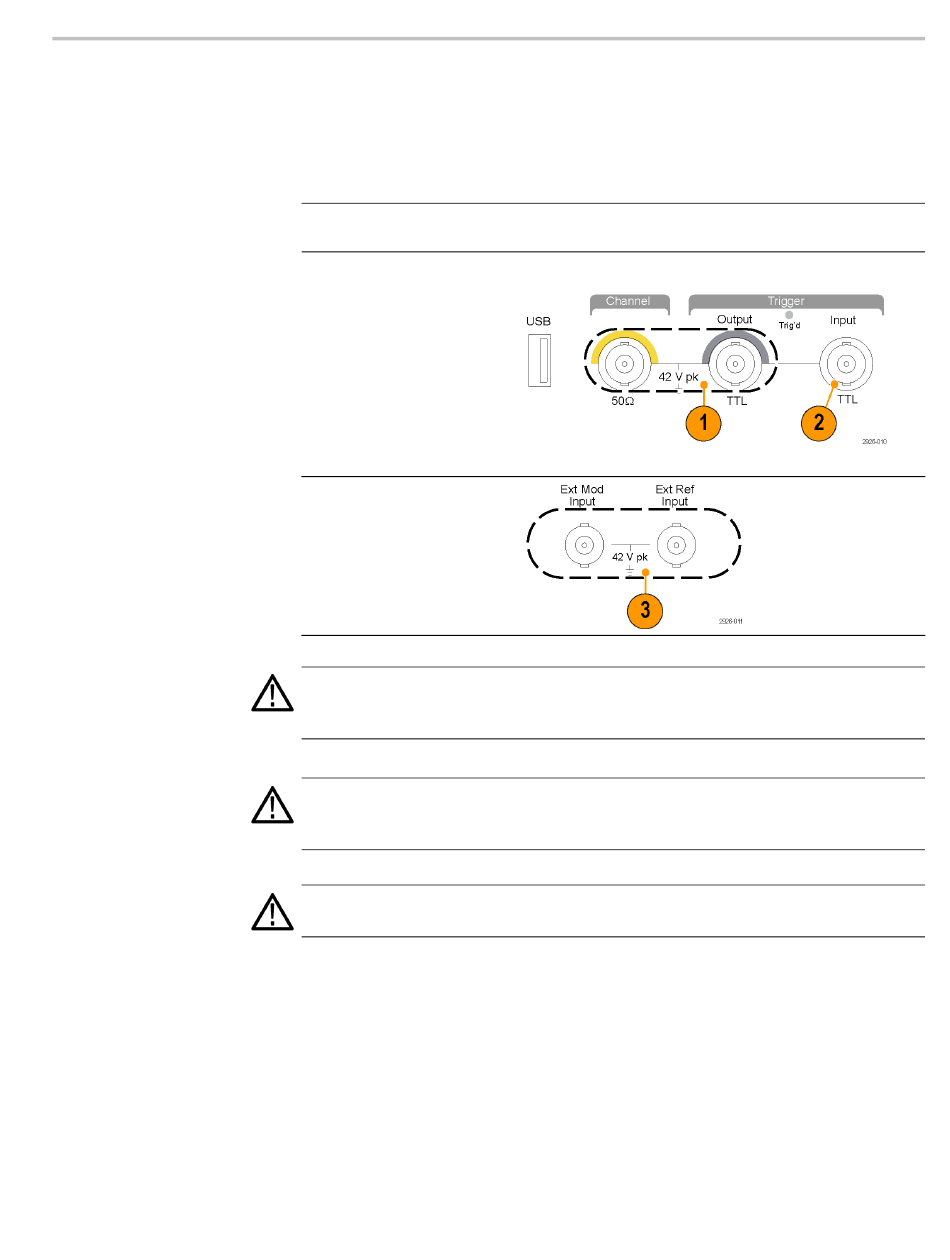

1.
Identifizieren Sie auf
dem vorderen Bedienfeld
die Anschlüsse Channel
Output (Kanal Ausgang)
und Trigger Output
(Trigger Ausgang).
2.
Suchen Sie Trigger Input
(Trigger Eingang) auf
dem vorderen Bedienfeld.
3.
Identifizieren Sie an der
Rückseite die Anschlüsse
Ext Mod Input (Ext Mod
Eingang) und Ext Ref
Input (Ext Ref Eingang).
WARNUNG.
Um Personenschäden aufgrund elektrischer Schläge zu verhindern,
dürfen keine Spannungen über 42 Vpk auf einen BNC-Masseverbinder oder die
Gehäuseerdung angewendet werden.
VORSICHT.
Schließen Sie Ausgangs-Pins nicht kurz, und wenden Sie keine
externen Spannungen auf Ausgangsanschlüsse an. Das Gerät könnte beschädigt
werden.
VORSICHT.
Die Spannungszufuhr zum Trigger-Eingangsanschluss darf +5 V
nicht überschreiten. Das Gerät könnte beschädigt werden.
Erste Schritte
