Generieren von Impulssignalen
Impulssignalformeln
44
1.

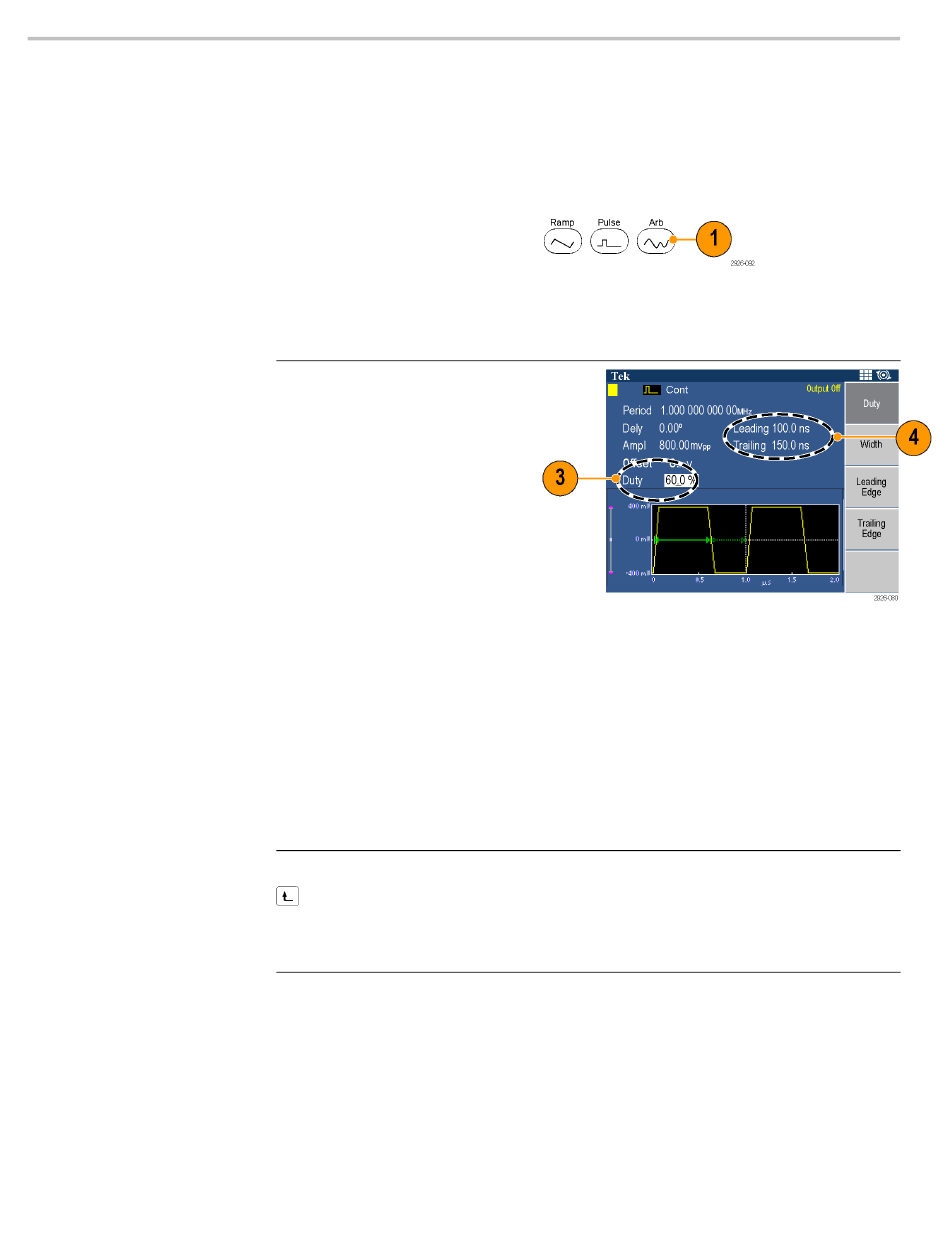

Drücken Sie die Taste Pulse
(Impuls) auf dem vorderen
Bedienfeld, um den Bildschirm
Pulse (Impuls) anzuzeigen.
2.
Drücken Sie auf die
Rahmentaste Pulse Parameter
Menu (Menü Impuls Parameter).
HINWEIS.
Alle folgenden
Parameter können mithilfe der
numerischen Tastatur oder dem
Allzweckdrehknopf angepasst
werden.
3.
Drücken Sie die Rahmentaste
Duty (Tastverhältnis), und
passen Sie die Parameter
nach Bedarf an. Drücken Sie
anschließend die Rahmentaste
Width (Impulsbreite), und
nehmen Sie auch hier die
entsprechenden Anpassungen
vor.
Drücken Sie die Rahmentaste
4.
Leading Edge (Vordere Flanke),
und passen Sie die Parameter
nach Bedarf an. Drücken Sie
anschließend die Rahmentaste
Trailing Edge (Hintere Flanke),
und nehmen Sie auch hier die
entsprechenden Anpassungen
vor.
5.
Sie können die Flankenverzögerung einstellen, indem Sie die Taste
auf dem vorderen Bedienfeld und anschließend auf Frequency/Period/Delay Menu
(Menü Frequenz/Periode/Phase) drücken und die entsprechenden Anpassungen der
Parameter vornehmen.
Die folgenden Formeln beziehen sich auf die Anstiegs- bzw. Abfallzeit der
vorderen und hinteren Flanke, die Impulsperiode und Impulsbreite von Signalen.
vFlanke (Anstiegszeit der vorderen Flanke)
hFlanke (Abfallzeit der hinteren Flanke)
Schnellstart-Benutzerhandbuch für AFG2021
