Grundlagen der Bedienung
Trigger-Ausgang
64
Die Signaleinstellungen von Trigger Output (Trigger Ausgang) für das Gerät
sind in den Modusauswahlmenüs verfügbar. Sie können aus folgenden
Triggerausgangsarten auswählen:

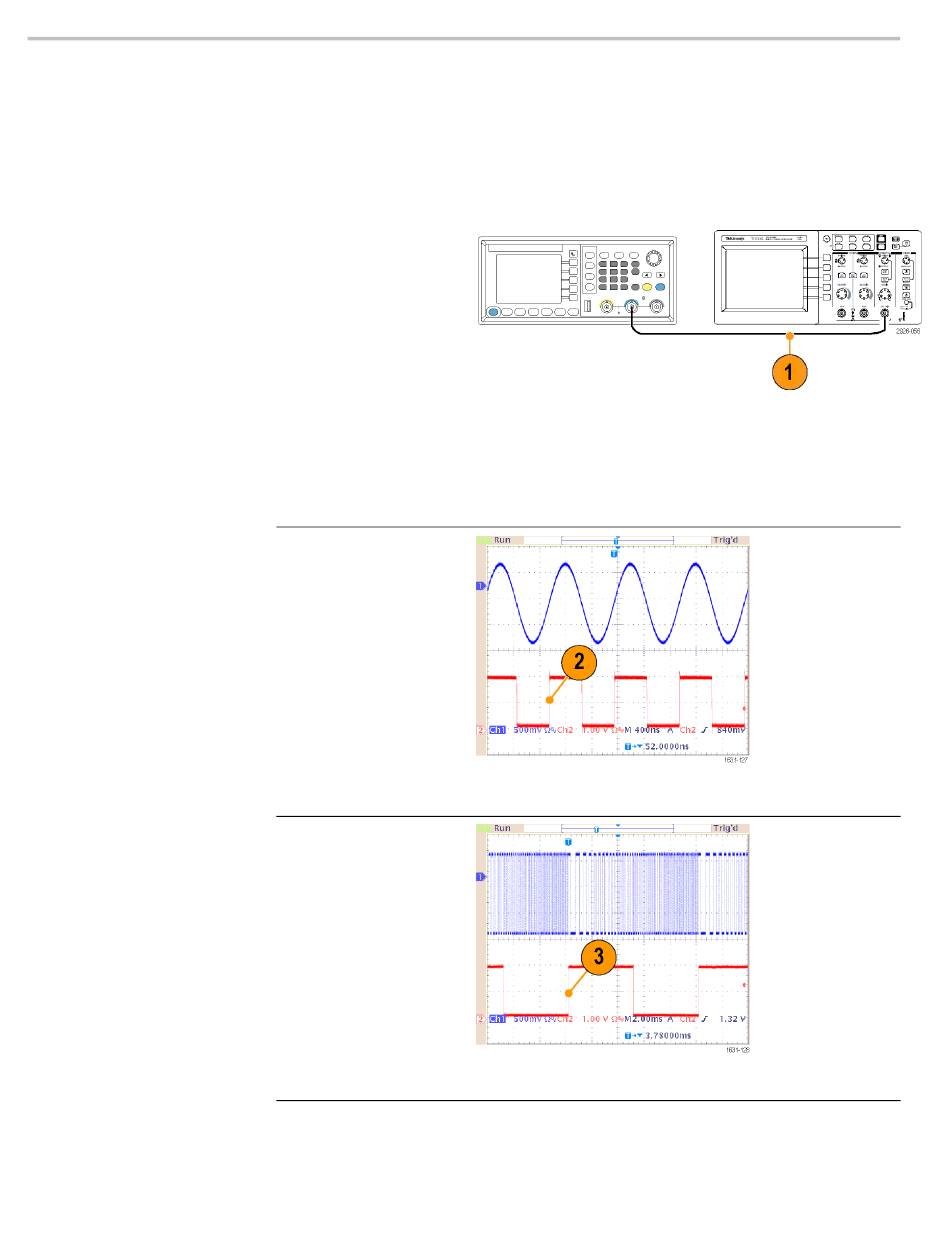

1.
Schließen Sie den
Anschluss Trigger
Output (Trigger
Ausgang) auf dem
vorderen Bedienfeld
an den externen
Triggereingangsanschluss
des Oszilloskops
an. Der Anschluss
Trigger Output
(Trigger Ausgang)
stellt das
Triggersignal für das
angeschlossene
Oszilloskop bereit.
2.
Modus Continuous
(Kontinuierlich): Der
Triggerausgang ist
ein Rechtecksignal
mit ansteigender
Flanke am Beginn
jeder Signalperiode.
Bei
Ausgangsfrequenzen
von mehr als 4,9
MHz gelten einige
Einschränkungen.
Siehe nachfolgende
Schnelltipps.
3.
Modus Sweep
(Wobbelung):
Wenn der
Wiederholungs- oder
Trigger-Wobbelmodus
und eine interne
Triggerquelle
ausgewählt sind, ist
der Triggerausgang
ein Rechtecksignal,
und die ansteigende
Flanke befindet sich
am Anfang jeder
Ablenkung.
Schnellstart-Benutzerhandbuch für AFG2021
