Gate-gesteuertes
Burst-Signal generieren
Schnellstart-Benutzerhandbuch für AFG2021

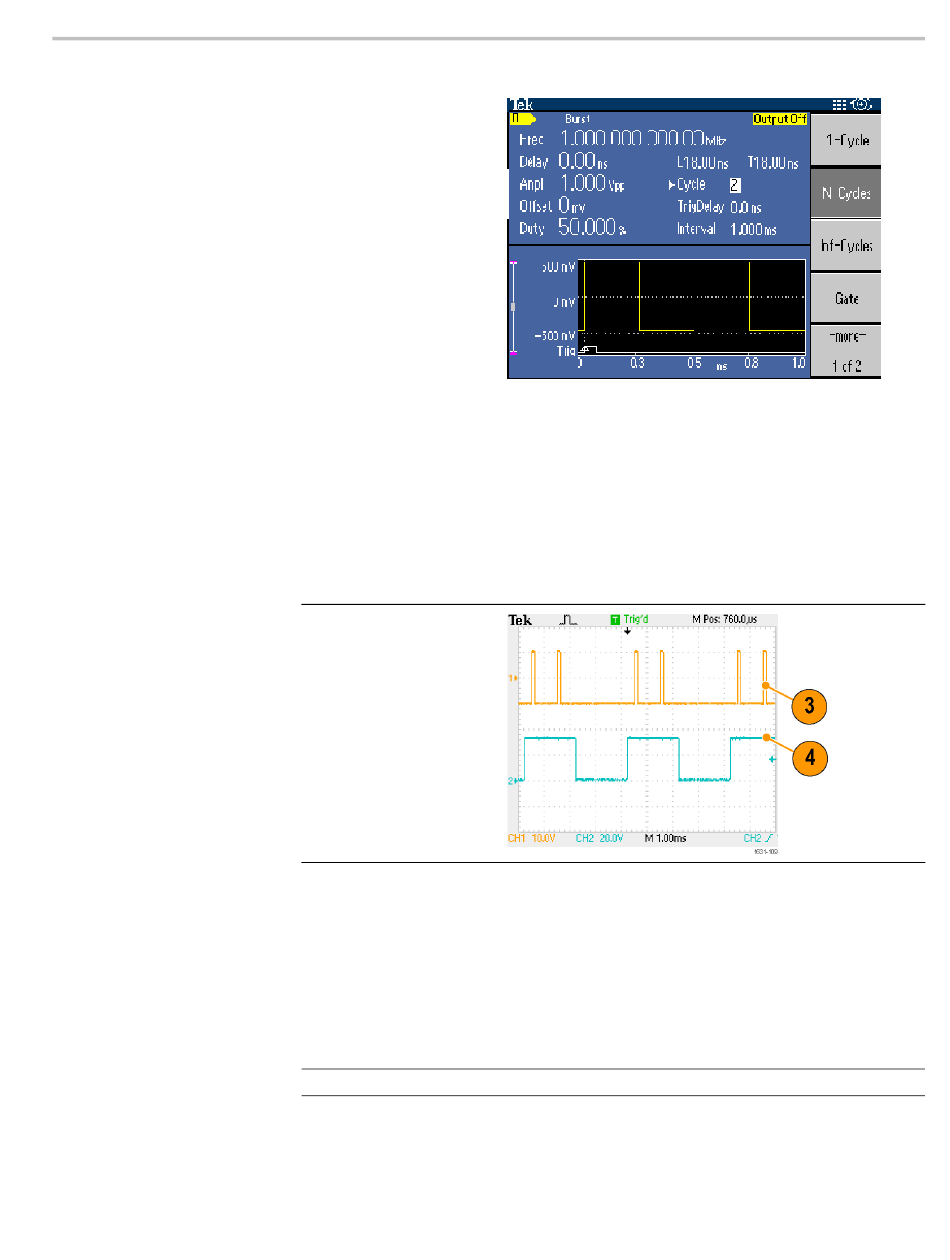

1.
Wählen Sie Pulse
(Impuls) als
Ausgangssignal,
und drücken Sie die
Taste Burst auf dem
vorderen Bedienfeld.
2.
Bestätigen Sie,
dass 1-Cycle (1
Zyklus), N-Cycles
(N Zyklen) oder
Inf-Cycles (Unendliche
Zyklen) ausgewählt
ist. Dies bedeutet,
dass der getriggerte
Burst-Modus aktiviert
ist.
Setzen Sie zum
Generieren eines
Doppelimpulses die
Burstzahl (N-Zyklen)
auf 2, indem Sie auf
die Rahmentaste
N-Cycles (N-Zyklen)
und dann auf die Taste
2 drücken.
3.
Dies ist ein Beispiel für
einen Doppelimpuls.
4.
Dieses Signal dient als
Triggerausgang.
Im Gate-gesteuerten Burst-Modus wird die Ausgabe basierend auf dem internen
Gate-Signal oder einem externen Signal aktiviert bzw. deaktiviert, das an den
Anschluss Trigger Input (Trigger Eingang) am vorderen Bedienfeld gesendet
wird. Solange das Gate-Signal „wahr" ist oder die Taste Manual Trigger
(Manueller Trigger) auf dem vorderen Bedienfeld gedrückt wird, gibt das Gerät
ein kontinuierliches Signal aus.
HINWEIS.
Ist Gate ausgewählt, werden die Parameter der Burstzahl ignoriert.
Grundlagen der Bedienung
55
