Schnellstart-Benutzerhandbuch für AFG2021
Vorderes Bedienfeld des Geräts, Benutzeroberfläche und Rückseite

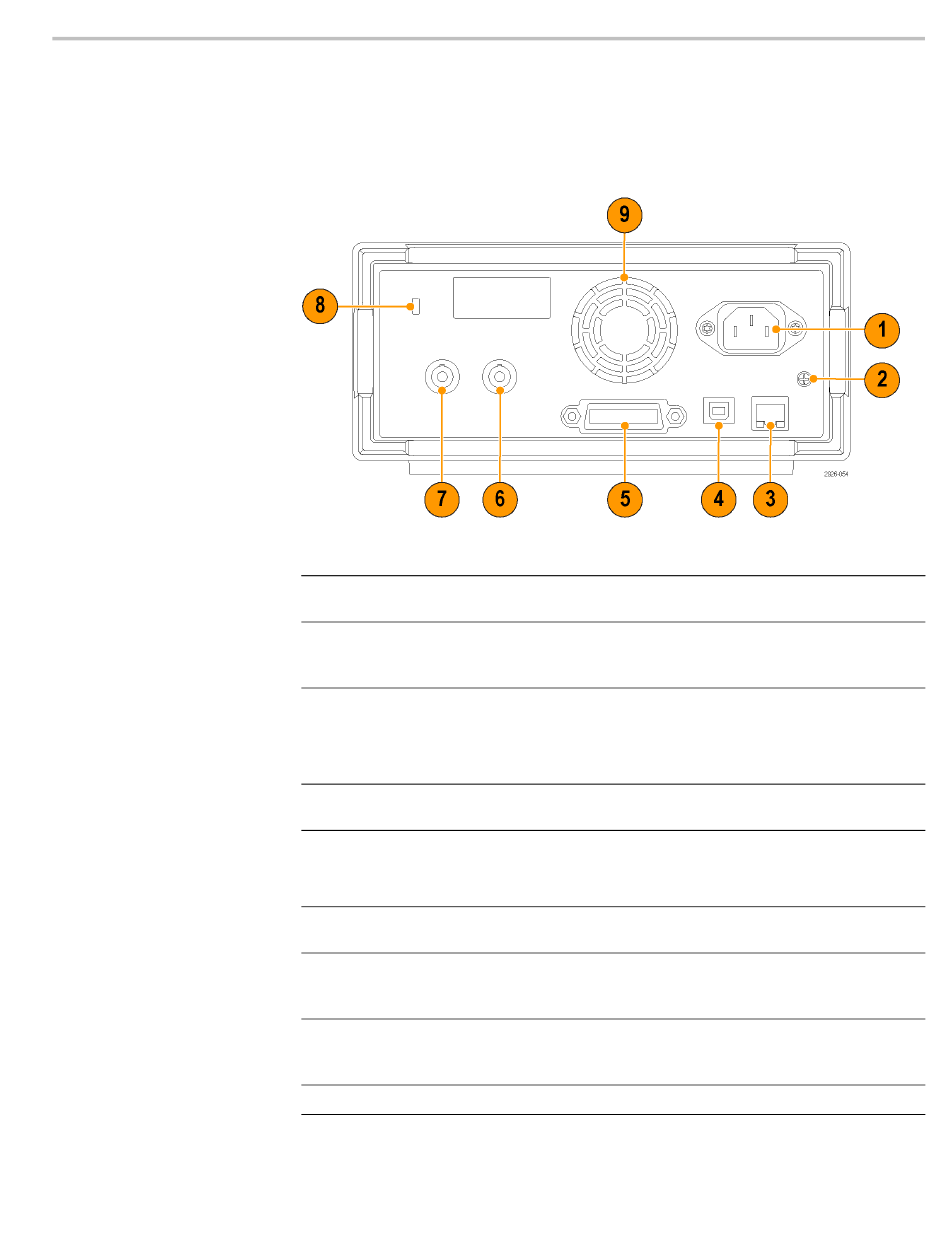

In der folgenden Abbildung sind die Anschlüsse auf der Rückseite des Geräts
dargestellt.
Symbol
Beschreibung
1
Anschluss für die Stromversorgung: Hier haben Sie ein entsprechendes
Netzkabel angeschlossen, um das Gerät mit Strom zu versorgen.
2
Schraube zur Gehäuseerdung: Diese Schraube wird zur Erdung des Geräts
verwendet. Verwenden Sie eine genormte Schraube (Nr. 6-32, Länge bis
6,35 mm)
3
LAN-Anschluss: Mit diesem Anschluss kann eine Verbindung zwischen
dem Gerät und einem Netzwerk hergestellt werden. Schließen Sie hier ein
10BASE-T- oder ein 100BASE-T-Kabel an.
HINWEIS.
Dieser Anschluss ist nur für den AFG2021 mit GL-Option verfügbar.
4
USB-Anschluss (Typ B): Dieser Anschluss kann für einen USB-Controller
(Typ B) verwendet werden.
5
GPIB: Dieser Anschluss kann dazu verwendet werden, um das Gerät über
GPIB-Befehle zu steuern.
HINWEIS.
Dieser Anschluss ist nur für den AFG2021 mit GL-Option verfügbar.
6
Anschluss EXT REF INPUT (EXT REF EINGANG): Dies ist ein BNC-Anschluss
für den externen Referenzeingang.
7
Anschluss EXT MODULATION INPUT (EXT MODULATION EINGANG): Dies
ist ein BNC-Anschluss für den externen Modulationseingang. Der Eingang kann
zum Anschließen von modulierten Signalen verwendet werden.
8
Diebstahlsicherung: Diese Diebstahlsicherung ist für ein
Laptop-Standardsicherheitskabel vorgesehen, mit dem Sie Ihr Gerät
an seinem Standort sichern können.
9
Lüftungsschlitz: Dies ist die Öffnung für den Lüfter.
37
