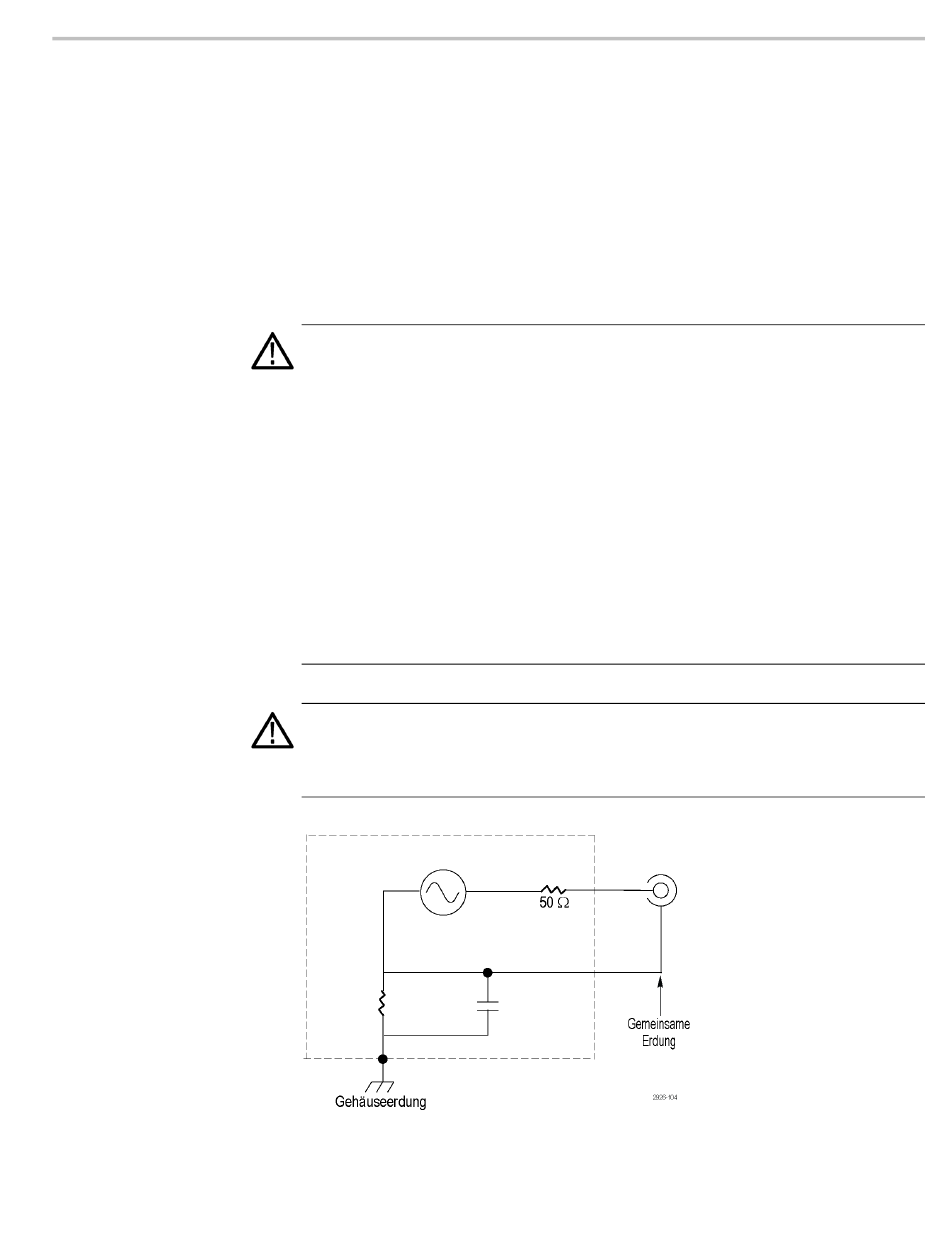

Erdfreie Verbindungen („Floating Ground")
Schnellstart-Benutzerhandbuch für AFG2021
Da die üblichen Eingangs- und Ausgangskanäle des
Arbiträrsignal-/Funktionsgenerators elektrisch von der Gehäuseerdung (dem
Gerätegehäuse und dem Erdleiter des Wechselstromanschlusses) isoliert sind,
können Sie eine potenzialfreie Verbindung zwischen dem Gerät und anderer
Ausrüstung herstellen.
Alle BNC-Anschlüsse sind mit der Erde verbunden, und der Anschluss der
Fernsteuerungsschnittstelle ist mit der Gehäuseerdung verbunden.
VORSICHT.
Die maximale Nennspannung zwischen der Gehäuseerdung und der
gemeinsamen Erdung ist 42 Vp-p (DC + Peak AC). Wenn die Potenzialspannung
zwischen der Gehäuseerdung und der gemeinsamen Erdung 42 Vp-p übersteigt,
wird der interne Schutzschaltkreis aktiviert, um die Schaltkreise zu schützen.
Eine höhere Spannung kann jedoch dazu führen, dass die internen Schaltkreise
des Geräts beschädigt werden.
Wenn eine Potenzialspannung zwischen der Gehäuseerdung und der gemeinsamen
Erdung besteht, führt ein Kurzschluss vom Ausgang zur Erde zum Ausfall
einer internen Sicherung und der Ausgang wird blockiert. Wenn die Sicherung
durchgebrannt ist, wenden Sie sich an Ihren lokalen Tektronix Service-Support.
Wenn eine Potenzialspannung zwischen der gemeinsamen Erdung und der
Gehäuseerdung besteht, kann ein Kurzschluss zwischen den beiden zu einem
übermäßigen Stromfluss führen und der interne oder die externen Schaltkreise
können beschädigt werden.
WARNUNG.
Um Stromschläge zu vermeiden, sollte die Summe der
Potenzialspannung und der Ausgangsspannung bei Verwendung des Geräts
42 Vpk nicht überschreiten. Berühren Sie die Mitte des BNC-Steckers nicht,
während das Gerät in Betrieb ist.
Erste Schritte
13
