Gleichwertige Ausgangsschaltkreise
24

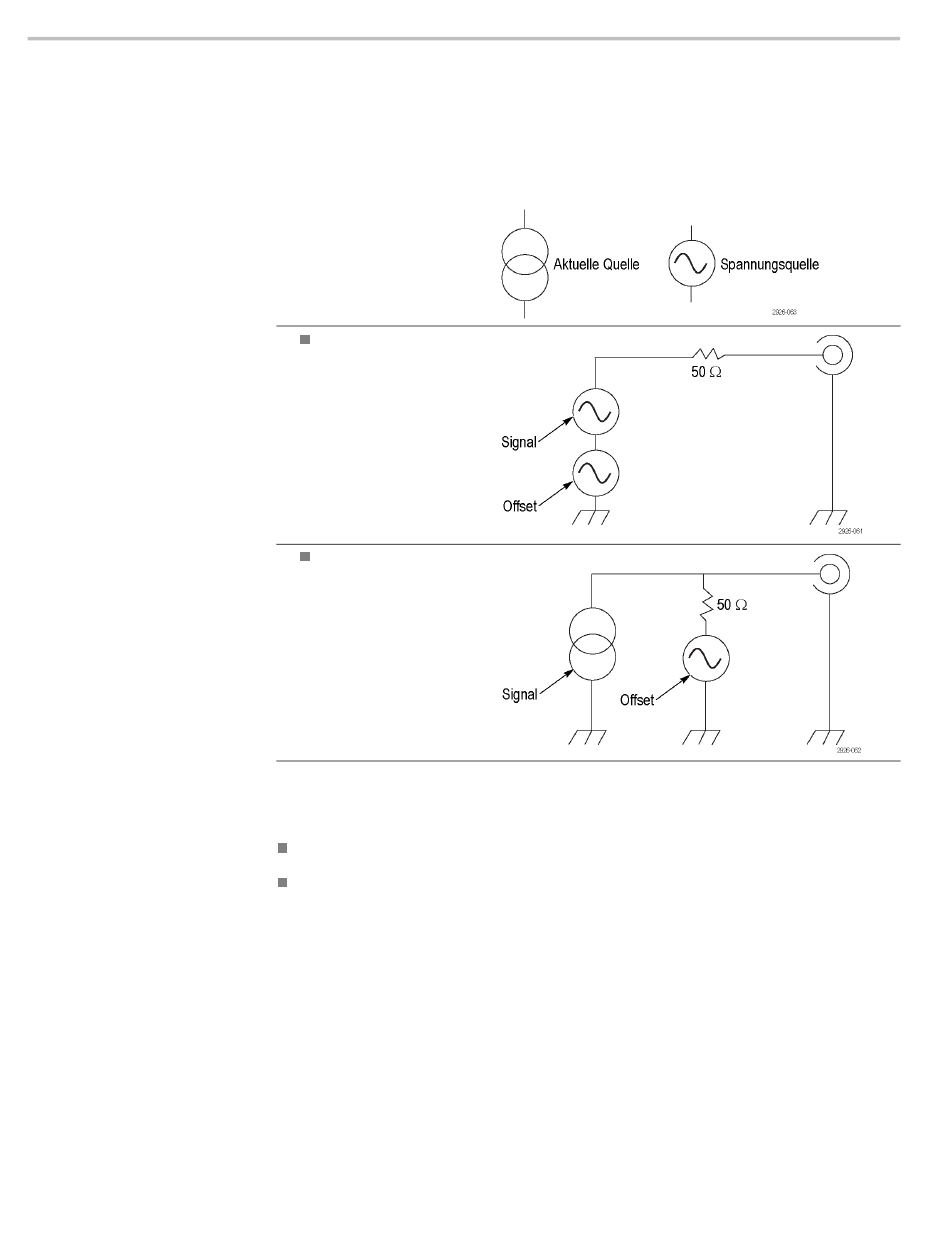

In den folgenden Abbildungen sind gleichwertige Ausgangsschaltkreise
dargestellt:
Legende für die unten
stehenden Abbildungen:
Ausgangssignale
überschreiten einen
Wert von ±10 V
nicht, wenn eine
Lastimpedanz von
>50 Ω verwendet wird.
Amplitude und
Offset werden von
Veränderungen
der Lastimpedanz
beeinflusst. Der
Maximal- und
Minimalpegel
überschreitet ±10
V nicht.
Eine Veränderung der Lastimpedanz (L) wirkt sich auf den Bereich der
Ausgangspegel (maximal und minimal) für ein Sinussignal wie folgt aus:
L = 50 Ω: -5 V bis +5 V (10 Vp-p)
L = Hoch Z: -10 V bis +10 V (20 Vp-p)
Schnellstart-Benutzerhandbuch für AFG2021
