■ Hinweise zur ordnungsgemäßen
Verwendung

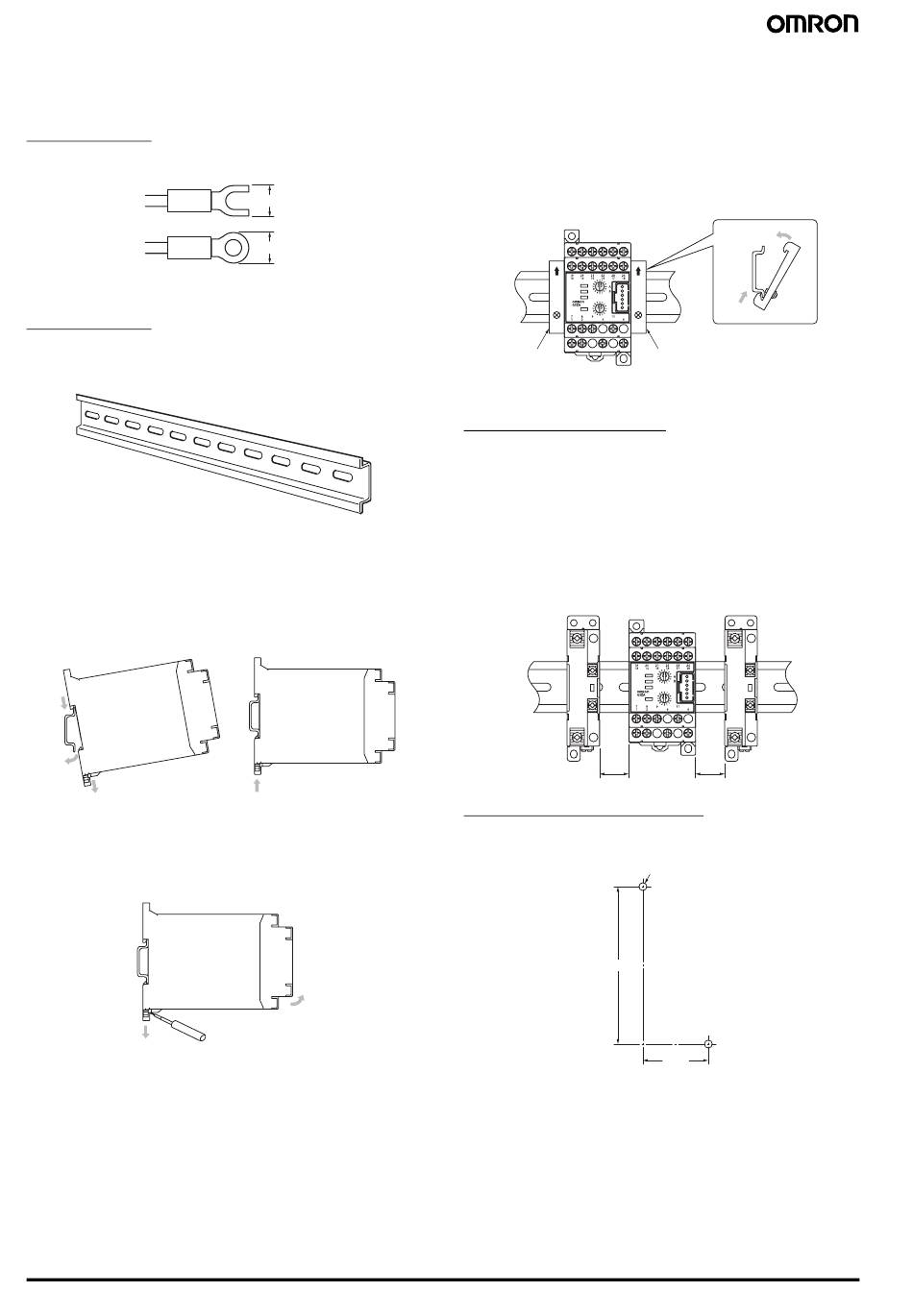

Verdrahtung
Verwenden Sie M3-Crimp-Kabelschuhe.
Verwenden Sie Drähte, die eine Beständigkeit von min. 70 °C
aufweisen.
DIN-Schiene
Sichern Sie die DIN-Schiene an mindestens drei Punkten mit Schrauben.
DIN-Schiene: PFP-50N (50 cm)/PFP-100N (100 cm)
Montage des G3ZA
Montieren Sie das G3ZA wie in der Abbildung gezeigt. Ziehen Sie
zuerst den Montagehaken der DIN-Schiene (1) herunter und haken
Sie den oberen Teil des G3ZA auf die DIN-Schiene (2) ein. Drücken
Sie dann das G3ZA so weit auf die DIN-Schiene, dass es arretiert ist
(3), und ziehen Sie den Montagehaken der DIN-Schiene herauf,
damit das G3ZA verriegelt wird (4).
(2)
(3)
(1)
Entfernen des G3ZA
Verwenden Sie einen Schlitzschraubenzieher, um den
Montagehaken der DIN-Schiene herunter zu ziehen (1) und ziehen
Sie das G3ZA (2) von unten heraus.
(1)
H-52
Mehrkanal-Leistungsansteuerung
5,8 mm max.
5,8 mm max.
(4)
(2)
G3ZA
Montage von Abschlussplatten
Achten Sie darauf, dass auf beiden Seiten des G3ZA jeweils
eine Abschlussplatte angebracht ist, damit das Gerät nicht
von der DIN-Schiene rutschen kann.
Haken Sie hierzu den unteren Teil der Abschlussplatte am unteren
Teil der DIN-Schiene (1) ein, platzieren Sie den oberen Teil der
Abschlussplatte auf der DIN-Schiene (2) und ziehen Sie diese dann
auf der Abschlussplatte herunter. Ziehen Sie die Schraube auf der
Abschlussplatte fest.
ΡΕΑΔΨ
ΣΔ/ΡΔ
ΣΩ1
ΟΧΧ
ΣΩ2
ΕΡΡΟΡ
Abschlussplatte
Hinweis: Montieren Sie immer eine Abschlussplatte auf beiden
Seiten des G3ZA.
Installationsbeispiel
Wenn neben dem G3ZA Halbleiterrelais montiert werden, muss
ausreichend Platz zwischen dem G3ZA und den Halbleiterrelais
vorhanden sein, wie in der folgenden Abbildung dargestellt.
Referenzbeispiel:
Wenn 10 A an das G3PA-210B-VD angelegt werden (ein Ausgangs-
Stellwert von 100 %), halten Sie zwischen den Halbleiterrelais
und dem G3ZA einen Mindestabstand von 20 mm ein.
Berühren Sie das G3ZA nicht bei eingeschalteter
Versorgungsspannung.
Halbleiterrelais
READY
SD/RD
OCC
ERROR
min. 20 mm
Montage mit Schrauben
Einbauabmessungen (Einheit: mm)
84±
0,3
(2)
(1)
Abschlussplatte
Halbleiterrelais
G3ZA
SW1
SW2
min. 20 mm
Zwei x M4 oder
zwei x Ø 4,2
35±
0,3
