5.3.5 Aktive Analogausgänge
Die Programmierung der 4 aktiven Analogausgänge erfolgt mit
der CFCS Software. Hierbei werden in der Eingabemaske für
jeden
Analogausgang individuell der benötigte Parameter, der Aus-
gangstyp sowie der Wertebereich festgelegt.
■
Parameter:
■
Ausgangstyp:
■
Maximale Last:
■
Toleranz:
■
Auflösung:
■
Kabeldurchmesser:
■
Aderquerschnitt:
5.3.6 Relaisausgänge
Die Programmierung der zwei Relaisausgänge erfolgt mit der
CFCS Software. Hierbei werden in der Eingabemaske für jeden
Ausgang individuell der benötigte Parameter, der Ausgangstyp
sowie der Schaltpunkt festgelegt.
■
Parameter:
■
Schaltlogik*:
■
Max. Schaltspannung:
■
Max. Schaltstrom:
■
Hysterese:
■
Kabeldurchmesser:
■
Aderquerschnitt:
*bei Netzspannungsausfall werden beide Relais geschlossen.
6. Inbetriebnahme
■
Alle Funktionen überprüfen, insbesondere Plausibilität der
angezeigten Temperaturen und des Volumenstroms.
■
Gehäuseoberteil wieder aufsetzen und verschrauben.
■
Schrauben mit Benutzerplomben sichern (beiliegende Kunst-
stoffplomben oder Drahtplomben).
7. Bedienungsanleitung CF-800
Ein Wärmezähler ist ein Messgerät zur Erfassung der in einer
Heizungs- oder Kühlanlage abgegebenen Energie. Ein Splitwär-
mezähler besteht aus den Teilkomponenten Temperaturfühler-
paar, Volumenmessteil und Rechenwerk, wobei jede Komponen-
te für sich im geschäftlichen Verkehr der Eichpflicht unterliegt.
Das Rechenwerk erfasst die Messwerte von Fühlerpaar und
Volumenmessteil und ermöglicht die Anzeige diverser Daten in
drei getrennten Anzeigeebenen.
Anzeigeebene 1:
Abrechnungsebene (kumulierte Energie- und Volumenanzeige)
Anzeigeebene 2:
Serviceebene (aktuelle Betriebsdaten des Wärmezählers)
Anzeigeebene 3:
Stichtagsebene (24 Monatswerte von kumulierter Energie und
Volumen)
www.gwf.ch
Tr, Tv, Q, P, ΔT
0-20mA / 4-20mA (aktiv)
300 Ω (pro Ausgang)
± 2% vom angezeigten Wert
± 0,5% (0-20mA) / ± 0,65% (4-20mA)
3,5...8mm
0,2...1,5mm
2
Tr, Tv, Q, P, ΔT, Fehlermeldung,
Spannungsversorgung fehlt,
Im Normalzustand Relais wahlweise
geschlossen oder geöffnet.
50V
200mA
± 0,5% ± Displayauflösung
3,5...8mm
0,2...1,5mm
2
1
2
3
1 4
1 3
1 2
11

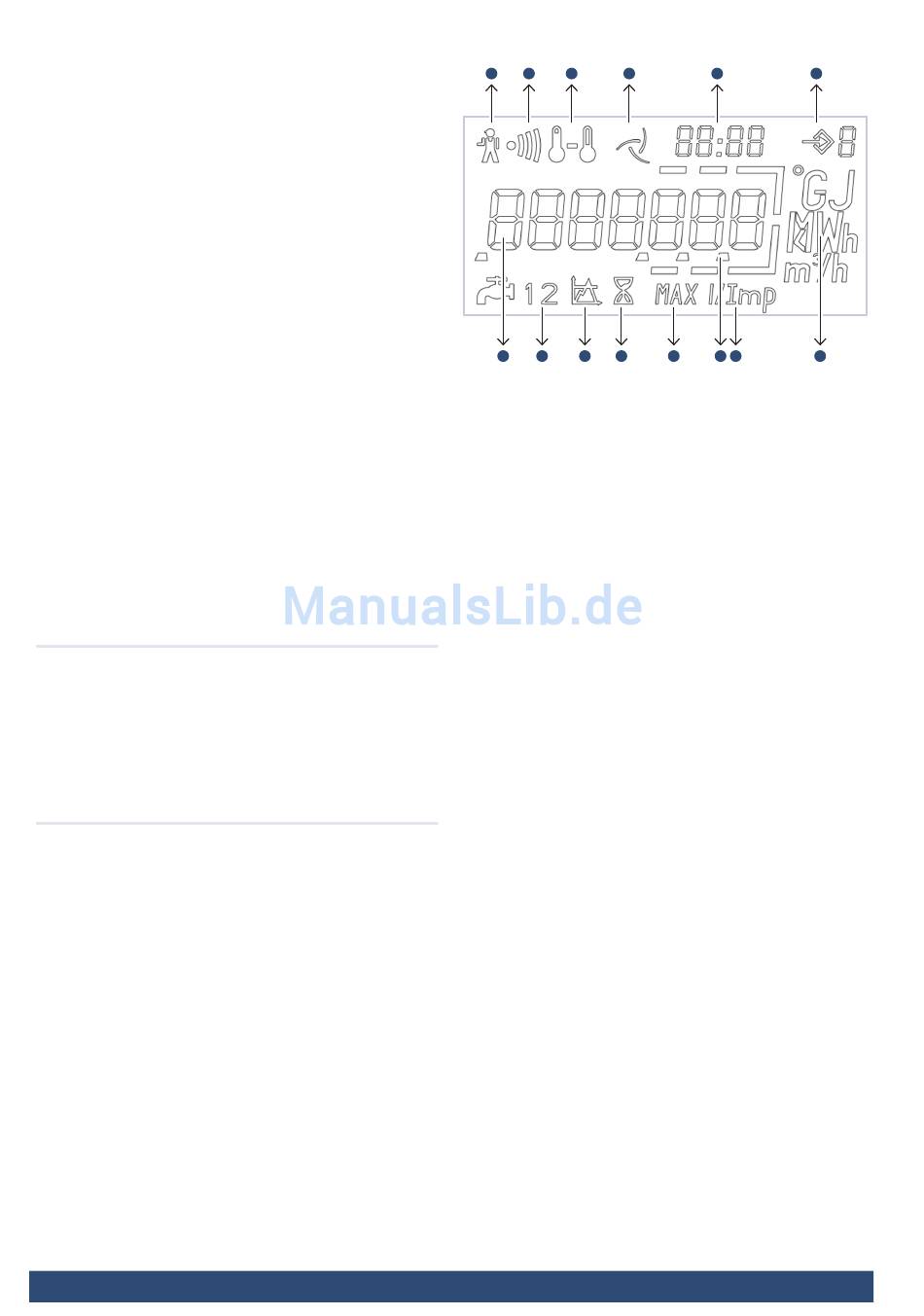

7.1 Das LC-Display und Bedeutung der Segmente
1. Alarmsymbol: Energiemessung eingestellt. Fehlerursache
siehe 7.3.6
2. Schmutzwarnung: Energiemessung nicht eingestellt jedoch
Reinigung des Volumenmessteils erforderlich.
3. Temperaturen: Erscheint bei temperaturbezogenen Anzei-
gen oder bei Anzeige der Kälteenergie bei kombinierten Wär-
me-/Kältezählern.
4. Durchflussanzeige: Symbol permanent: Durchfluss vorhan-
den/Symbol blinkt: kein Durchfluss
5. Datum & Zeit: Darstellung von Datum und Zeitangaben im
Zusammenhang mit zeitbezogenen Anzeigen, z.B. Stichtags-
werten und Maximalwerten
6. Anzeigen-Ebene: Aktuell gewählte Anzeigen-Ebene
7. Einheit: Physikalische Einheit
8. Dezimalpunkt
9. Impulswertigkeit Anzeige: betrifft die Rechenwerks-Impuls-
wertigkeit oder Impulswertigkeit von extern angeschlossenen
Wasserzählern (nur bei Verwendung einer entsprechenden
Optionskarte)
10. Maximalwert: Erscheint bei Anzeige von Maximalwerten
11. Betriebszeit: Erscheint bei Anzeige der Betriebszeit
12. Schwellenwerte: Anzeige betrifft Schwellenwert/Tariffunk-
tion (1 oder 2)
13. Wasserzähler 1 oder 2: Anzeige betrifft externe Wasserzähler
(1 oder 2)
14. Hauptanzeigebereich: 7 Stellen für Anzeige aller Werte zur
Anzeige aller kumulierten und aktuellen Werte
6
4
5
10
8
9
BAd20541 – 01.07.2014
Änderungen vorbehalten
