4.2 Temperaturfühler
Nur gepaarte Temperaturfühler mit gleicher Seriennummer ver-
wenden. Fühlerkabel vor Ort nicht kürzen oder verlängern.
Anschluss-Spezifikation:
Anschluss:
2- oder 4-Leitertechnik
Kabeldurchmesser:
3,5mm...8 mm
Max. Aderquerschnitt: 0,2...1,5 mm
Typ:
Pt 100 oder Pt 500 nach DIN EN 60751;
Nennwert des Rechenwerks beachten
siehe Typenschild!

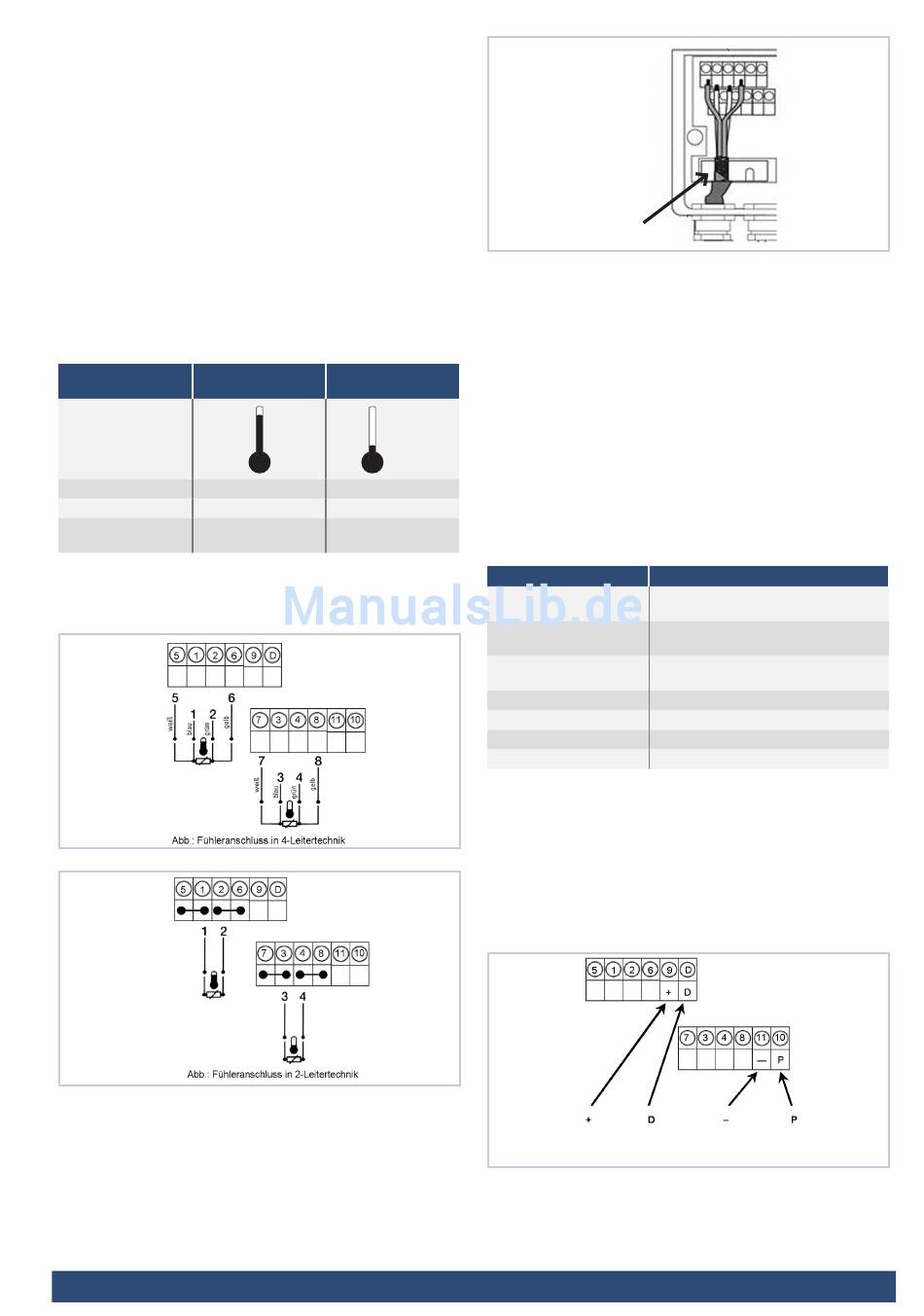

4.2.1. Anschluss der Temperaturfühler
Die folgenden Abbildungen und Beschreibungen beziehen sich
auf den Anschluss der Temperaturfühler in Wärmekreisläufen.
Bei Anschluss der Temperaturfühler in Kälte- oder in kombi-
nierten Wärme-Kältekreisläufen beachten Sie bitte folgende An-
schlusshinweise:
Anschlussklemme
«warm»
Wärme-Heizkreislauf
Vorlauf-Fühler
Kühlkreislauf
Rücklauf-Fühler
kombinierter Wärme-
Heizungs-Vorlauf-
Kältekreislauf
Fühler
Hinweis: Bei Anschluss von Temperaturfühlern in 2-Leitertech-
nik müssen die Anschlussklemmen gemäß Abbildung über-
brückt werden.
www.gwf.ch
2
Anschlussklemme
«kalt»
Rücklauf-Fühler
Vorlauf-Fühler
Heizungs-Rücklauf-
Fühler
Zugentlastung,
Befestigung mit
2 Schrauben
Bei Verwendung abgeschirmter Fühlerleitungen die Abschir-
mung derart unter der Zugentlastung positionieren, dass ein
einwandfreier Kontakt gewährleistet ist.
4.3 Volumenmessteil
Es können sowohl konventionelle Volumenmessteile mit 2-ad-
riger Anschlussleitung als auch Volumenmessteile vom Typ US-
Echo II mit 4-adriger Anschlussleitung an das Rechenwerk an-
geschlossen werden.
Die Verwendung von Volumenmessteilen des Typs US-Echo II
ermöglicht neben der reinen Impulsübertragung auch die Über-
mittlung von Störungsmeldungen über eine Datenleitung an das
Rechenwerk sowie eine Spannungsversorgung des Ultraschall-
Volumenmessteils durch das Rechenwerk.
Impulseingangspezifikation
Impulseingang
Impulsgeber
Impulswertigkeit
Impulsfrequenz
Widerstand R
/ R
on
off
Kabeldurchmesser
Leiterquerschnitt
4.3.1 Anschluss von Volumenmessteil vom Typ US-Echo II mit
4-adriger Anschlussleitung
■
Hinweis: US-Echo II Varianten mit zusätzlicher Puls Box wer-
den wie unter Pkt. 4.3.2 beschrieben an das Rechenwerk an-
geschlossen. Details entnehmen Sie bitte den Unterlagen zum
US-Echo II
■
Die einzelnen Adern entsprechend der Farbkodierung an-
schließen (rot zuletzt).
Spannung
Daten
(rot)
(weiss)
3
Charakteristik entsprechend EN 1434-2
Klasse IB
Reedkontakt, Open collector, Open drain
oder statisches Relais
Nennwert des Rechenwerkes beachten
(siehe Typenschild)!
max. 128Hz
≤150 Ω / ≥2 MΩ
3,5...8mm
0,2 ...1,5mm
2
Masse
Impuls
(schwarz)
(blau)
BAd20541 – 01.07.2014
Änderungen vorbehalten
