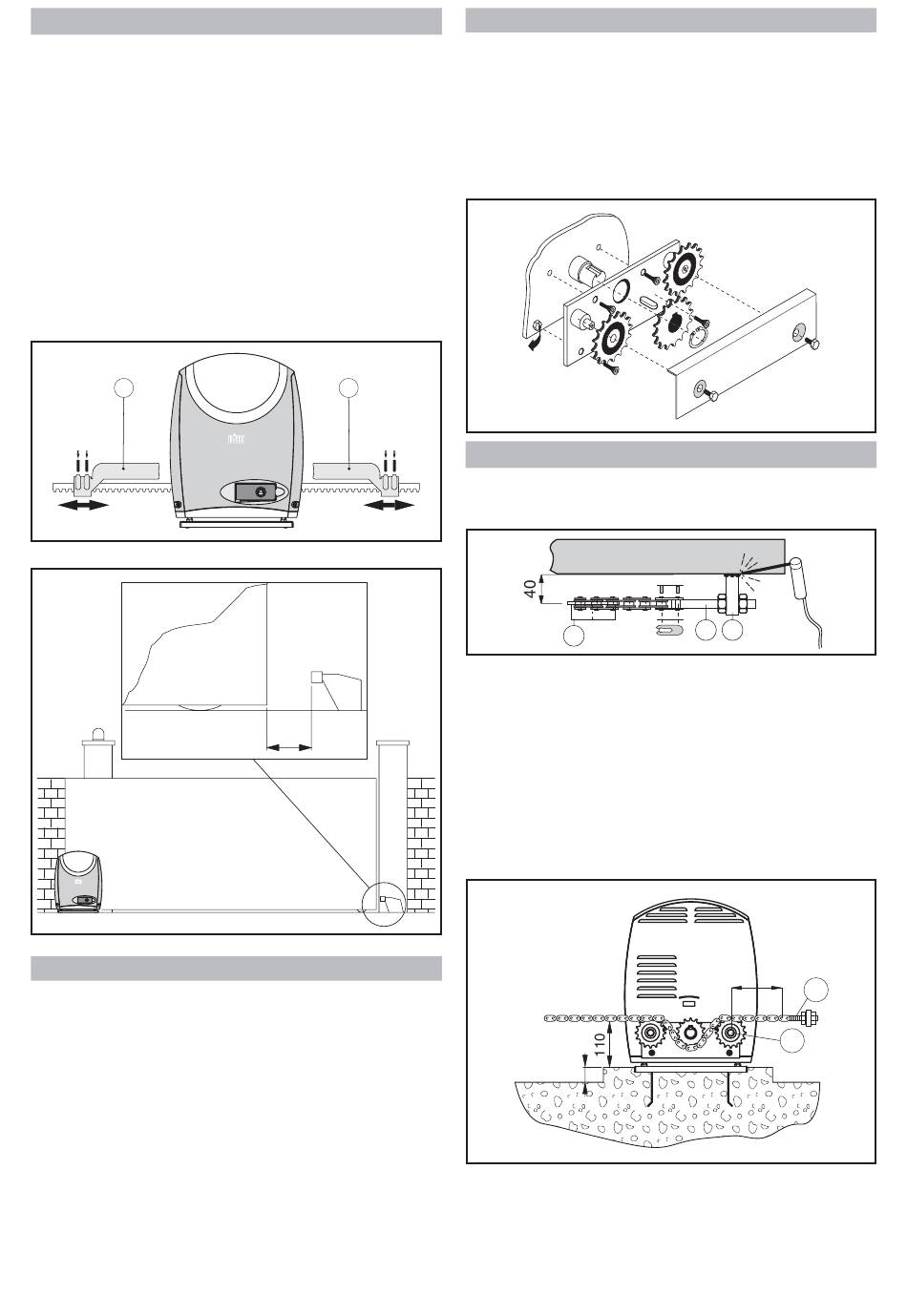

DITEC Cross5E Montage- Und Wartungshandbuch Seite 7

3.5 Regulierung der Endschalter
- Bringen Sie die Tür manuell in die vollständig geöffnete
Position und befestigen Sie die Endschalterbügel [L] so
an der Zahnstange, dass der Hebel-Endschalter etwa
2/3 über die Bügellänge hinausragt. Wiederholen Sie
den Vorgang mit vollständig geschlossener Tür.
- Fixieren Sie die Endanschlagläufer [H] derart auf der
Zahnstange, daß das Tor zirka 20 mm vor dem Erreichen
der Stop-Anschläge angehalten wird.
N.B.: Nur für Cross 7EH
Der Endschaltersatz ist optional und dient zum Stoppen des
Tors vor dem Öffnungs- bzw. Schließanschlag.
Bei vorhandenen
Endlagendämpfung bei Spitzenstrom, um mögliche
Reibungen zu überwinden.
L
3.6 Encoder-Betrieb
CROSS 7EH benötigt keine Endanschalter, da ein Encoder
vorhanden ist. Die Sicherungsanschläge müssen unbedingt
installiert werden. Das Tor bremst automatisch in der Nähe
dieser Sicherheitsanschläge.
Achtung: Nach Erreichen des Endanschlags beim Öffnen oder
Schließen führt das Tor eine kurze Freifahrbewegung aus
(Bewegungsumkehr), um die manuelle Entriegelung des
Getriebemotors zu erleichtern.
Endschaltern erfolgt
R
~20
3.7 Montage Cross 7EHTC (für Cross7EH)
Lösen Sie
GEBRAUCHSANLEITUNG). Entfernen Sie den Ritzel [14].
Befestigen Sie die Ritzelhalteplatte am Getriebemotor. Setzen
Sie die Ritzel entsprechend der Angaben auf der Abbildung
ein. Führen Sie die Kette von Hand zwischen den Ritzeln
durch (Abb. 6). Befestigen Sie die Abdeckplatte.
Achtung: durch die Montage der Kette wird die Laufrichtung
des Getriebemotors invertiert.
die
3.8 Kettenmontage
- Führen Sie das Tor in die geöffnete Stellung und
befestigen Sie anschließend die Bügel [G] entsprechend
der Angaben auf Abbildungen.
Y
- Verbinden Sie die im Vorfeld auf den Getriebemotor
montierte Kette mit dem Kettenspanner [H] und
befestigen Sie diese dann auf dem Bügel [G].
- Befestigen Sie den Bügel [G] auf der gegenüberliegenden
Seite des Tors. Verbinden Sie die Kette mit dem
Kettenspanner [H] und befestigen Sie diese auf dem
Bügel [G] (die überschüssige Kette entfernen).
Überprüfen Sie sowohl mit dem vollständig geöffneten als
auch mit dem vollständig geschlossenen Tor, ob der in
Abbildungen angegebene Abstand zwischen der
Ritzelmitte [Y] und dem Kettenspanner [H] eingehalten wird.
~50
- Befestigen Sie den Getriebemotor nun definitiv mit den
Muttern [D].
- Ziehen Sie die Kette mit Hilfe der Kettenspanner [H].
- Schmieren Sie die Kette und den Ritzel nach der Montage
leicht.
25
den Getriebemotor
G
H
min. 60
Cross 5 - 7 - 8 - IP1747
(siehe
H
Y
