4 Funktionsbeschreibung
4.2

Gebertypen

4.2.1 Näherungsschalter
4- Gebertypen 4200 Gebertypen 4.2
4- Näherungsschalter
4.2.1.1 Anforderungen an den Näherungsschalter
Anforderungen an den Näherungsschalter 4-
4.2.2

Inkrementalgeber

4- Inkrementalgeber
4.2.2.1

Anforderungen an den Inkrementalgeber

Anforderungen an den Inkrementalgeber 4-
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
4-2
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Es dürfen ausschließlich Näherungsschalter vom Typ „pnp" eingesetzt
werden (Schließer, gegen Plus schaltend).
Die Näherungsschalter benötigen eine Versorgungsspannung von
24 V DC.
Die Näherungsschalter müssen so angebracht werden, dass minde-
stens einer immer bedämpft ist (High-Signal führt).
Die Näherungsschalter müssen so angebracht werden, dass sich die
aufgenommenen Signale überlappen.

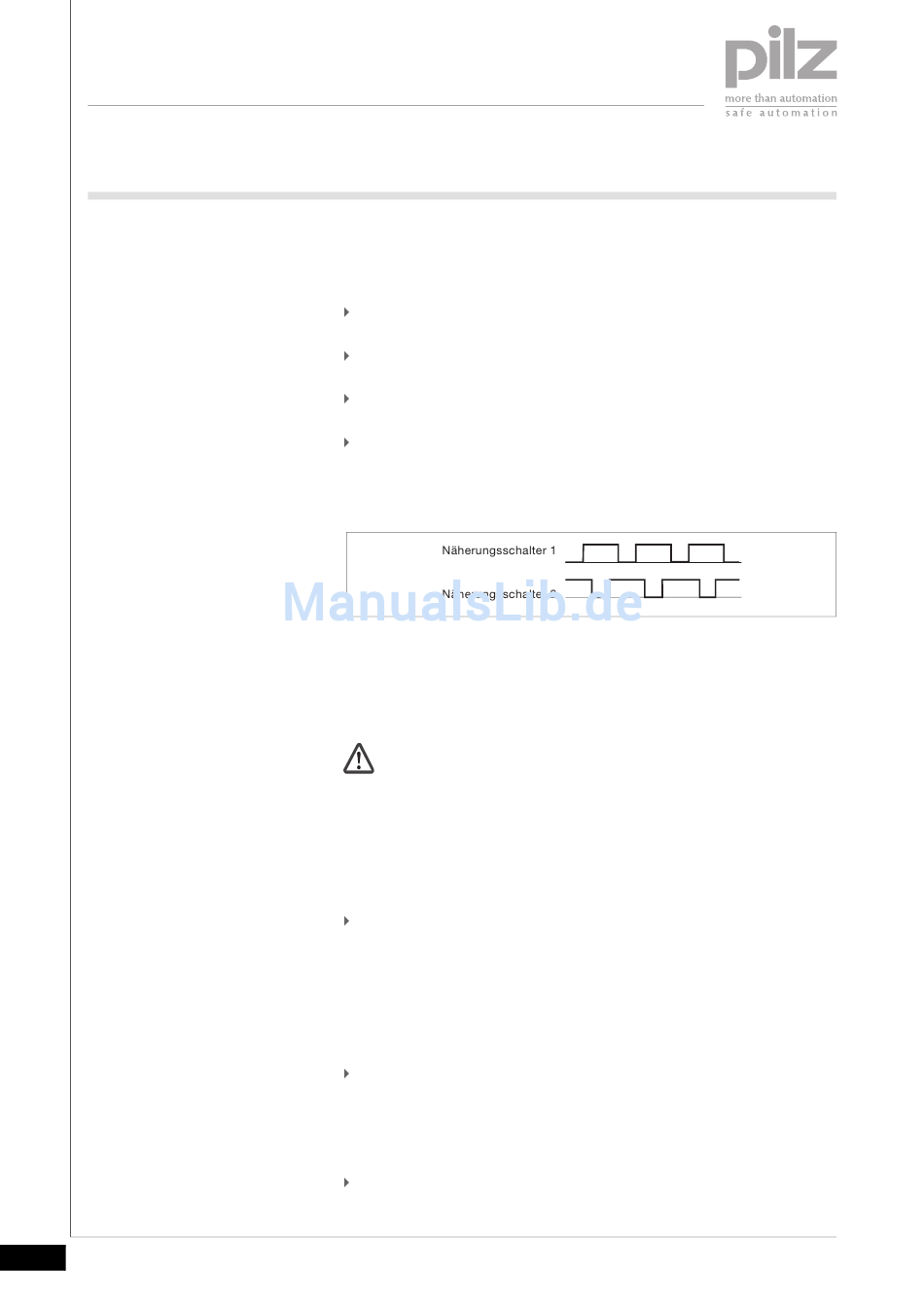

Fig. 4-1: Beispiel für Signalverhalten der Näherungsschalter
ACHTUNG!
Verhindern Sie durch entsprechende Montagemaßnahmen, dass
zwischen Signalgeber und Näherungsschalter ein Fremdkörper
gelangen kann. Der Fremdkörper kann sonst dazu führen, dass
einer der Näherungsschalter dauernd bedämpft ist (dauernd
High-Signal führt).
Beachten Sie die Werte in den technischen Daten
Zulässig sind ausschließlich Inkrementalgeber mit Differenzausgang
vom Typ
– Sin/Cos
– TTL (RS 422)
– HTL (24 V)
Beachten Sie die Werte in den technischen Daten
