Steuern des LCD-Monitors mittels RS-232C-Steuerung

Sie können diesen LCD-Monitor steuern, indem Sie einen Computer mit RS-232C-Terminator anschließen.
Folgende Funktionen können vom Computer aus gesteuert werden:
• Ein- und Ausschalten
• Wechseln des Eingangssignals

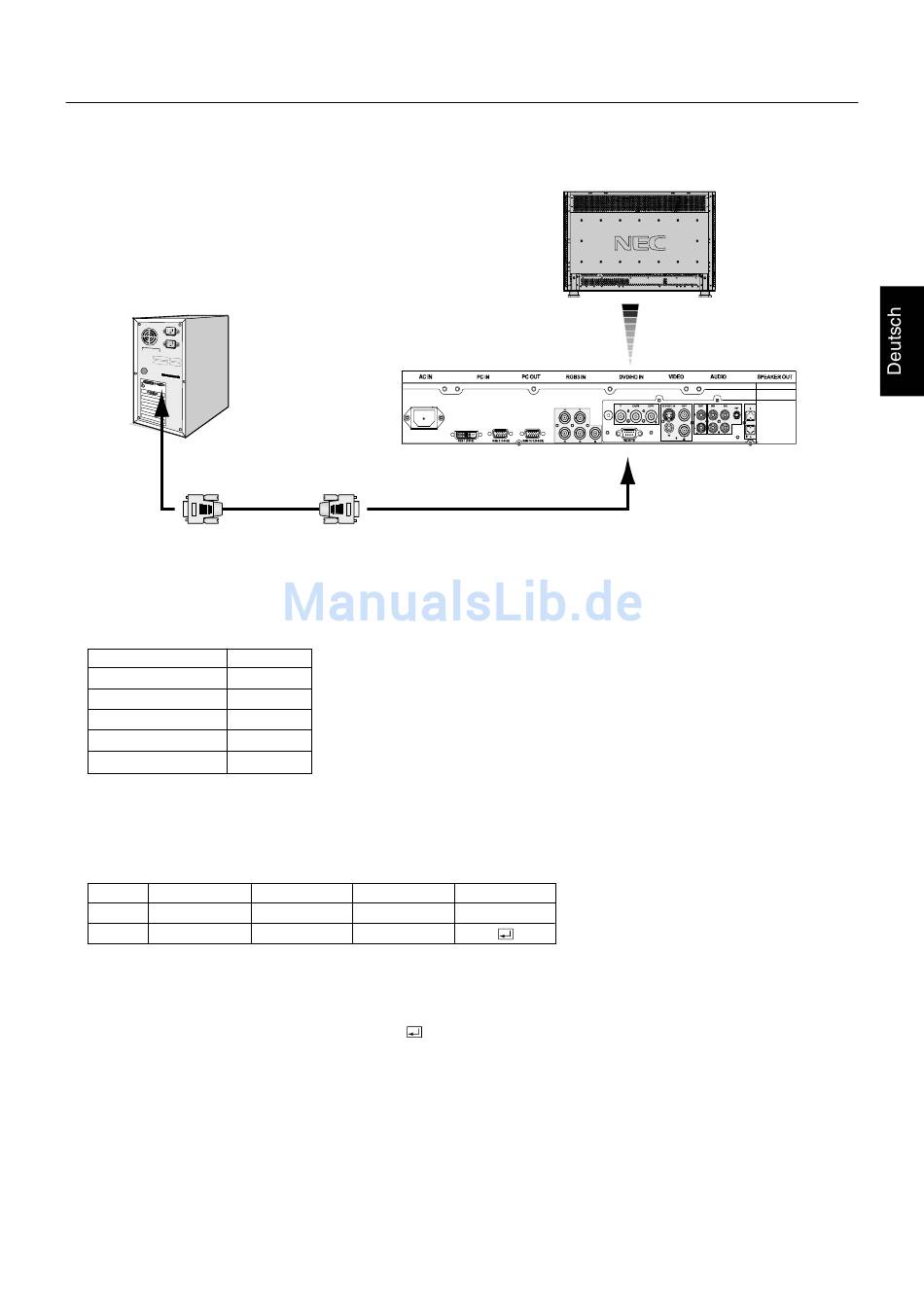

Anschluss
LCD-Monitor + PC
RS-232C Cable
HINWEIS: Falls Ihr (IBM- oder IBM-kompatibler) Computer nur über einen 25-poligen seriellen Anschluss verfügt,
benötigen Sie einen entsprechenden Adapter. Weitere Informationen erhalten Sie bei Ihrem Händler.
* Der RS-232C OUT-Anschluss ist nur für MultiSync LCD3210-Monitore geeignet. Schließen Sie keine anderen Geräte daran an.
1) Schnittstelle
PROTOKOLL RS-232C
BAUDRATE 9600 [bps]
DATENLÄNGE 8 [Bit]
PARITÄTSBIT KEINES
STOPPBIT 1 [Bit]
FLUSSSTEUERUNG KEINE
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
2) Tabelle der Steuerbefehle
Ein Befehl setzt sich aus Adresscode, Funktionscode, Datencode und Endcode zusammen. Die Länge der Befehle ist je
nach Funktion unterschiedlich.
Adresscode
HEX 30h 30h
ASCII
'0' '0'
[Adresscode]
[Funktionscode]
[Datencode]
[Endcode]
Funktionscode Datencode
Function Data
Function Data
30h 30h (ASCII-Code, '0' '0'), unveränderlich.
Ein Code für jede feste Steuerbewegung.
Ein Code für jede feste Steuerungszahl (wird nicht immer angezeigt).
0Dh (ASCII-Code, ' '), unveränderlich.
Deutsch-29
Endcode
0Dh
