4-16
12. Wenn der Zwischenraum stimmt, alle Schrauben festziehen.
den Umlaufgreifer zu bewegen und besseren Zugang zu den Schrauben zu bekom-
men. Während Sie die Schrauben anziehen, darf sich der Umlaufgreifer nicht aus
seiner Position bewegen.
13. Die Taste
14. Die Taste
15. Die Taste
16. Die Taste
17. Prüfen Sie alle Ihre Einstellungen und wiederholen Sie sie, falls nötig.
18. Legen Sie die Stichplatte wieder ein, wobei die Nadel in der Mitte des Stichplattenlochs stehen
muß. [Ý] drücken, um die Nadel nach unten durch das Loch zu bewegen. Steht die Nadel
genau in der Mitte, die Stichplatte ganz befestigen.

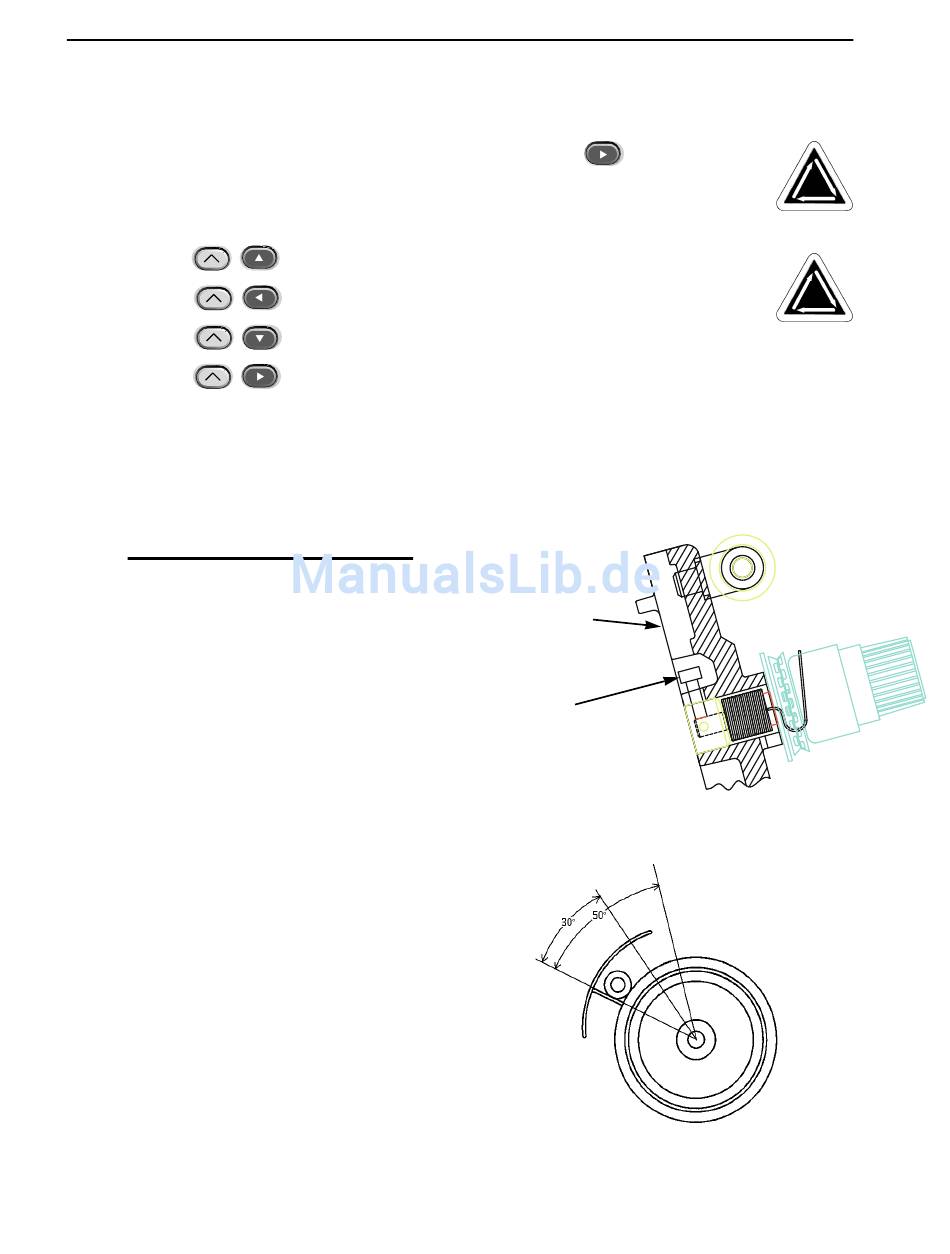

Fadenspannungsregulierfeder
Um die adenspannungsregulierfeder zu
prüfen, führen Sie folgende Schritte durch:
1. Die Stellschraube oben am
Befestigungsbügel der Spanneinrichtung
leicht lösen (siehe Abb. 4-23).
2. Die Fadenspanneinrichtung soweit drehen,
daß die Fadenspannungsregulierfeder die
linke Seite des Fadenbruchfühlers berührt
(Messingstutzen).
3. Die Fadenspanneinrichtung im Uhrzeigersinn drehen,
mindestens so weit wie der Abstand des
Durchmessers des Berührungsstutzens ist, aber nicht
mehr als eine 1/4 Drehung.
4. Die Stellschraube oben am
Fadenspannungseinrichtungsbügel festziehen.
Betriebsanleitung für Typ EMC 10T, 10/4 und 10/4T
drücken, um zu Kopf oben zu gehen.
drücken, um zu Eine Drehung zu gehen.
drücken, um zu Nadeltiefe zu gehen.
drücken, um zu Greifereinstellung zu gehen.
Befestigungsschell
Spannvorrichtung
drücken, um
e der
Stellschraube
Abbildung 4-23
Abbildung 4-24
Melco Embroidery Systems
Einstellungen
Empfohlener
Einstellungsbereich
