Schmierung
Schmierung der oberen Verbindungsstange
Führen Sie folgende Schritte durch, für die
Schmierung der oberen Verbindungsstange
siehe Abb. 4-5.
1. Gehen Sie zu Nadel 1.
2. Stellen Sie den Deckel der Vorderseite
rechts zum Stickkopf, lösen Sie beide
Schrauben und klappen Sie den Deckel
nach unten.
3. Blättern Sie zum MENÜ KOPFEINSTEL-
LUNG
4. Betätigen Sie die Taste
LCD-Anzeige erscheint: KOPFEINSTEL-
LUNG
5. Betätigen Sie die Taste
6. Betätigen Sie die Taste
Verbindungsstange sichtbar.
7. Geben Sie 1 bis 3 Tropfen Nähmaschinenöl in das Loch am oberen Teil der Verbindungsstange.
8. Setzen Sie den Vorderarmdeckel wieder vorsichtig zurück.
Schmierung der unteren
Verbindungsstange
Der Zugang zur unteren Verbindungsstange
ist auf der linken Seite des Stickkopfes. Führen
Sie folgende Schritte durch, siehe Abb. 4-6:
1. Zum Kopfeinstellungsmenü blättern.
2. Die Taste
3. Die Taste
4. Die Taste
drücken.
5. Die Röhre des Ölers in das Loch, das mit
einem roten Ring gekennzeichnet ist,
stecken.
6. 1 bis 3 Tropfen Nähmaschinenöl auf die Schmierungsstelle der Stange geben.
110266-03 Rev. C
. In der
. In der LCD-Anzeige erscheint: GEHEN SIE ZU KOPF OBEN
. Die LCD-Anzeige zeigt an: NADELTIEFE. Jetzt ist die
drücken.
drücken.
Hier ölen

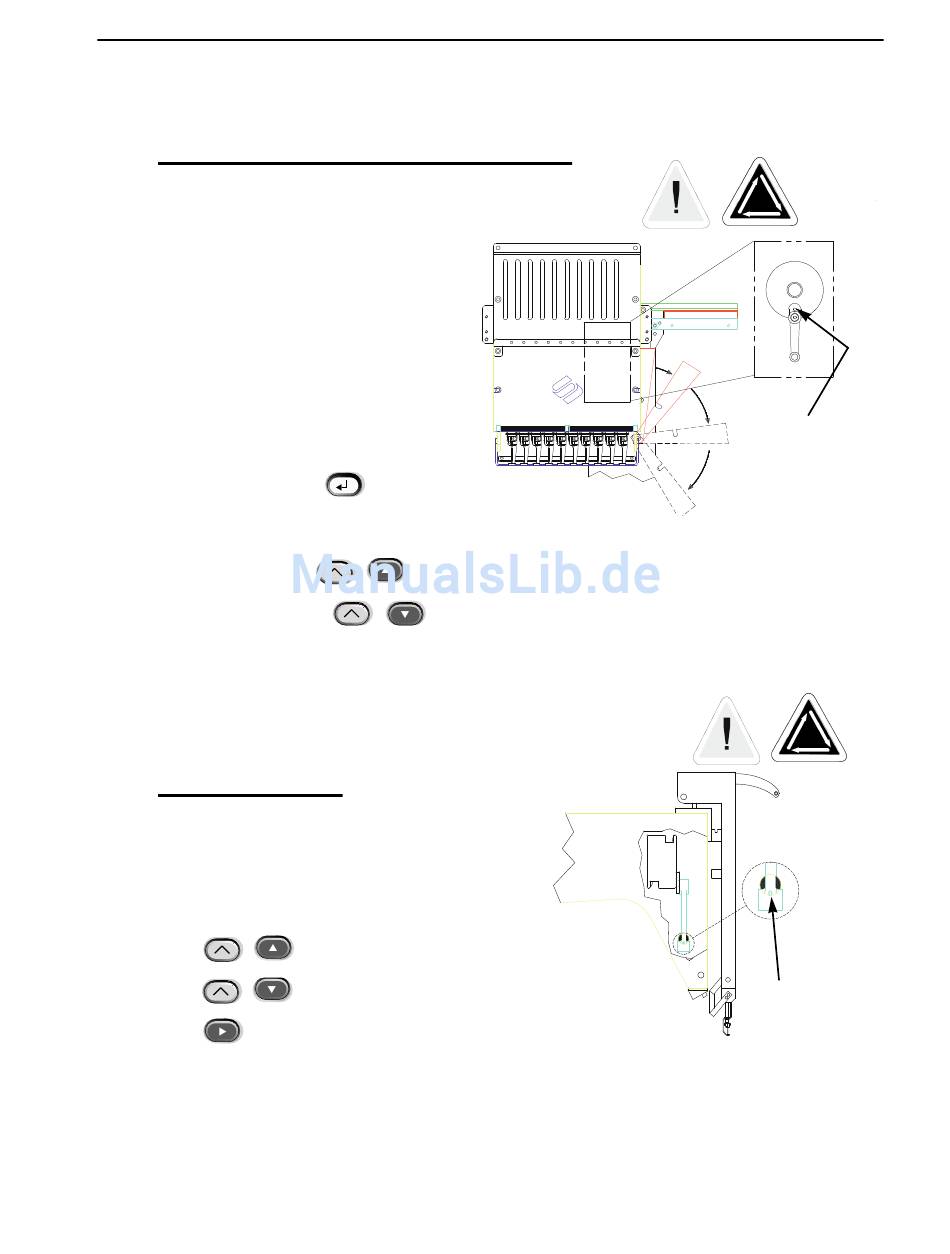

Abbildung 4-5
Hier ölen
Abbildung 4-6
4. Wartung
4-7
