Unterfadenwächter (UTC)
Der Unterfadenwächter, abgebildet in Abb. 4-18, zeigt an,
wenn Untergarn fehlt. Er besteht aus einem mechanischen
Arm, der bei jedem Stich mit dem Untergarn in Berührung
kommt. Wenn der Sensor von mehreren aufeinanderfolgen-
den Stichen nicht berührt wird (die Anzahl der Stiche kann
programmiert werden), hält die Maschine an, schaltet sich aus
und gibt einen Signalton.
Installieren und regeln Sie den Unterfadenwächter gemäß den
folgenden Anweisungen:
1. Die Maschine ist AUS, der
Unterfadenwächter wie in Abb. 4-19
dargestellt montieren. DeN Sicherungsstift
des Unterfadenwächters in die Kerbe des
Umlaufgreifers stecken und einen Abstand
von 0.020 dazwischen lassen (siehe Figur 4-
20). Benutzen Sie den 0.020 Meßfühler, der
sich bei der Bedienerausrüstung befindet.
2. Die Schrauben am Unterfadenwächter
festziehen.
3. Die Spule mit der korrekt eingestellten
Spulenspannung installieren.
4. Den Strom EINSCHALTEN und die UTC-
Vorrichtung testen, indem das UTC-Testmotiv
im EDS III\Muster bei 750 Stichen pro Minute
gestickt wird. Stellen Sie sicher, daß der
Unterfadenwächter:
•
das Fehlen von Untergarn feststellt. Um
dies zu testen, wickeln Sie etwas Garn um
die Spule und sticken Sie bis das Garn zu
Ende ist. Wenn der Unterfadenwächter
nicht feststellt, daß Garn fehlt, nehmen Sie
den Sensor etwas weg von der Nadel.
•
keine ungültigen Garnprüfmeldungen gibt.
Sticken Sie mindestens 4000 Stiche des
Testmusters. Wenn ungültige
Garnprüfmeldungen vorkommen, bewe-
gen Sie den Sensor etwas näher an die
Nadel.
Betriebsanleitung für Typ EMC 10T, 10/4 und 10/4T

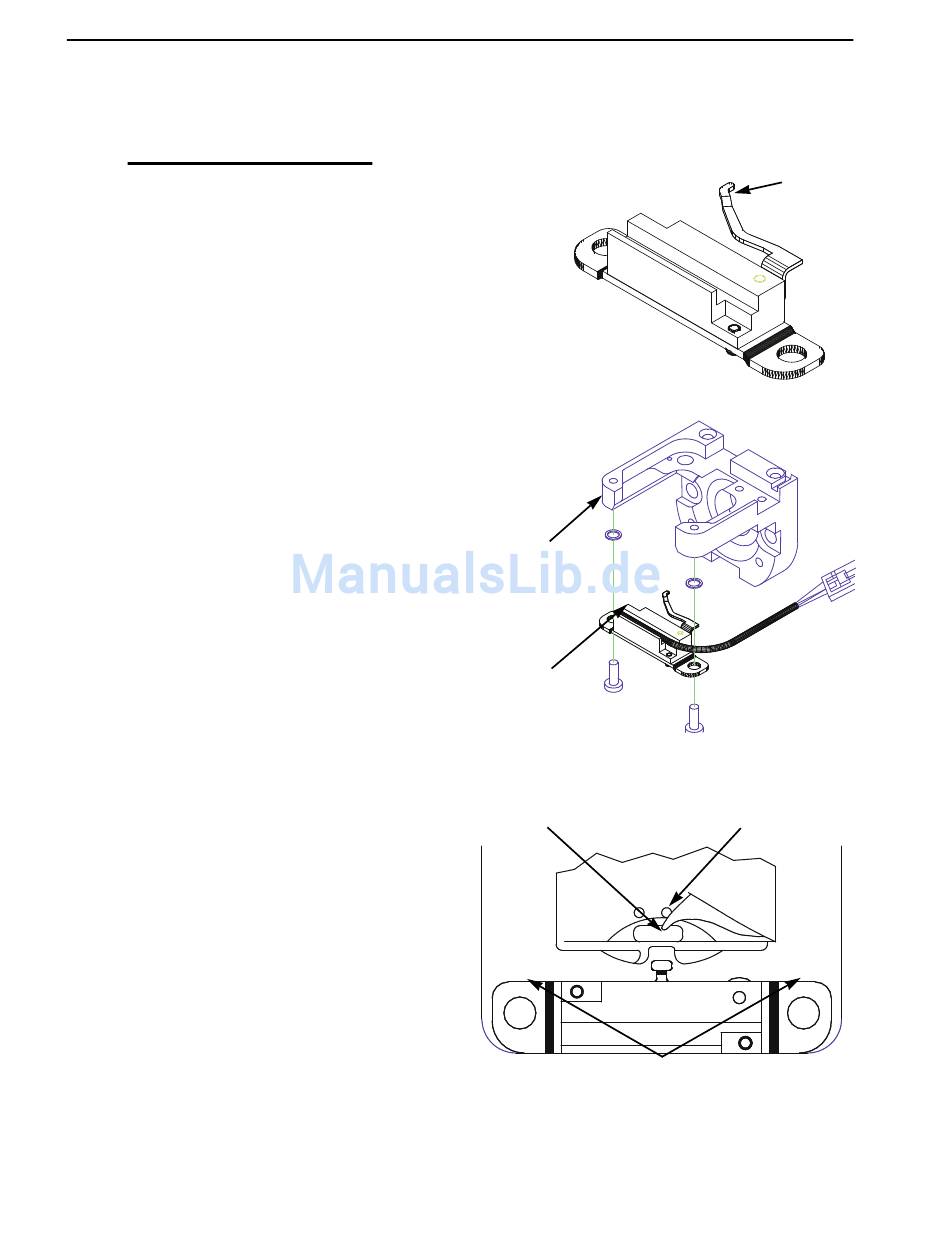

Abbildung 4-18
