1-4
EMC 10/4 und 10/4T

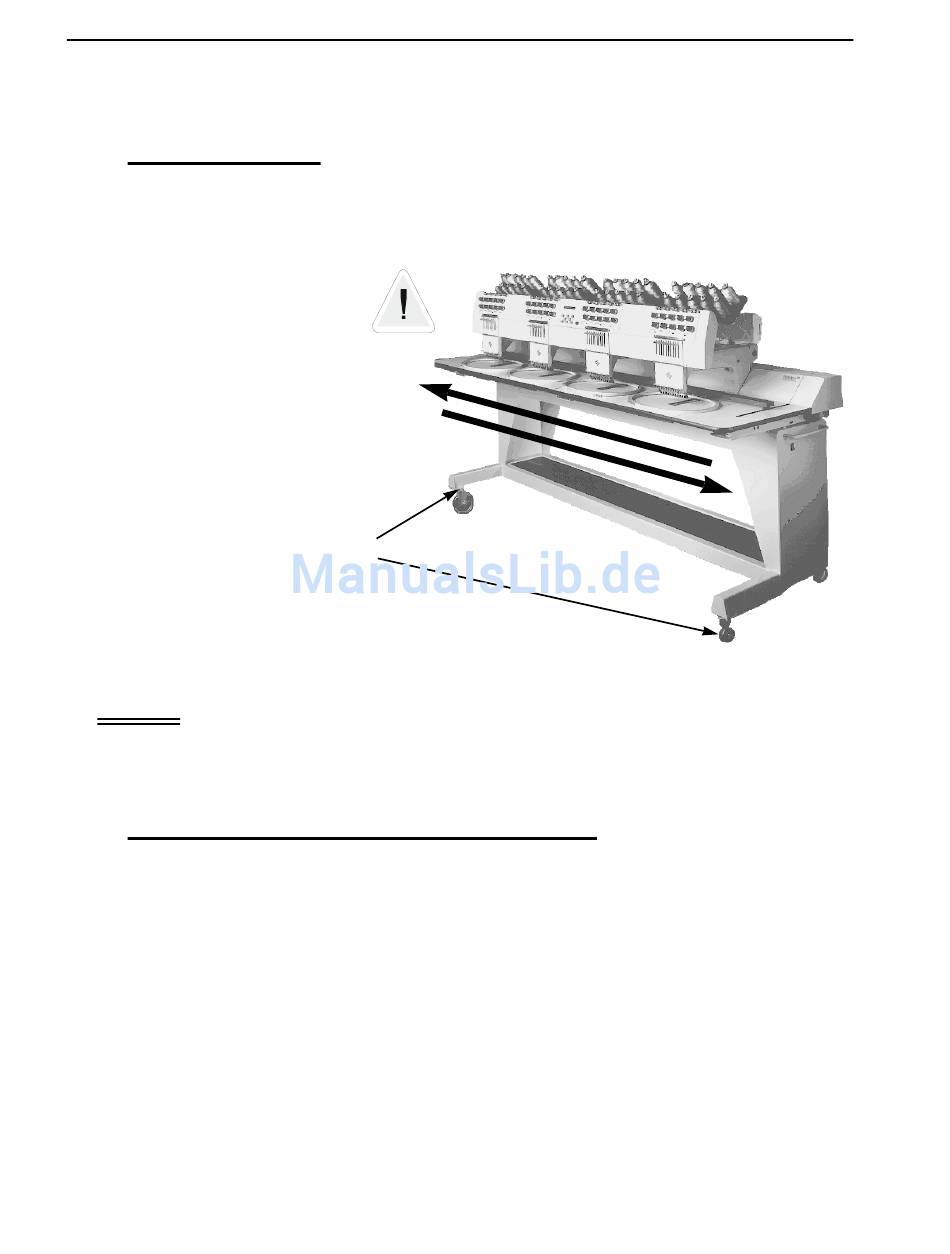

Bewegen Sie die Maschine wie unten angegeben. Lösen Sie die Bremsen an den angegebenen
Rädern, um dann die Maschinen bewegen zu können. Setzen Sie die Bremsen wieder, wenn sich
die Maschine in der gewünschten Position befindet.
In Richtung der Pfeile
schieben, wenn die
Maschine weiter weg
geschoben werden soll.
Aufbau
Der folgende Abschnitt beschreibt, wie die Zubehörteile zusammengebaut und angeschlossen
werden. Für den Abbau führen Sie die Schritte in umgekehrter Reihenfolge durch.
Installierung der Tischplatte (nur 10/4 und 10/4T)
Es gibt fünf Tischplattenteile (siehe Abbildungen 1-5). Die beiden Seitenteile und den mittleren Teil
wie in Abbildung 1-5 an den Tisch anschrauben. Die beiden restlichen Teile an ihren Platz schieben
wie abgebildet in Abb. 1-6. Dieser Aufbau ermöglicht es, daß die Tischplatten um die Stickköpfe
herum einfach abgenommen werden können, um den Kappenrahmenantrieb anzubringen oder
die Wartung durchzuführen.
1. Für jeden Teil werden vier Flügelschrauben benötigt. Den rechten, linken und den mittleren Teil
an den Metallschienen auf dem Tisch befestigen. Die Schrauben werden von der Unterseite
des Tisches aus angebracht.
Operation Manual for the EMC 10, 10T, 10/4, and 10/4T
Brakes
Abbildung 1-4
Bewegen
Melco Embroidery Systems
